迪特里希Bp150立式热水锅炉结构设计

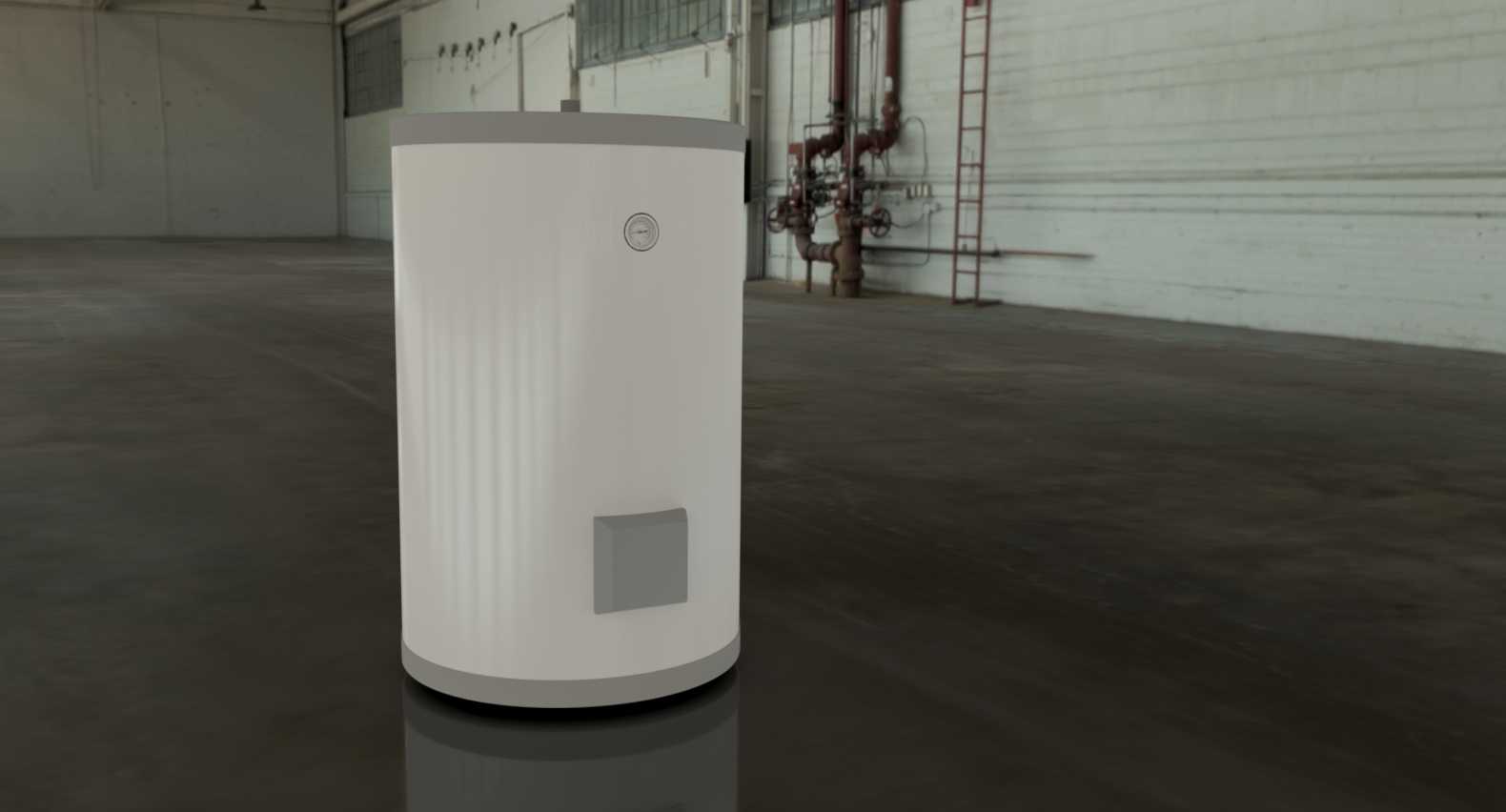

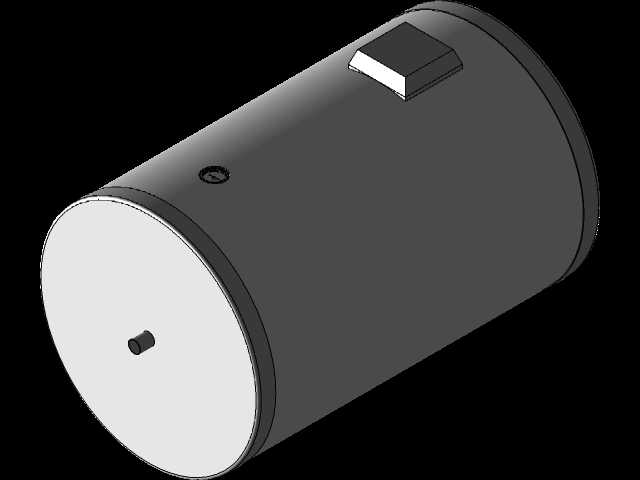

　　这款立式圆柱形热水锅炉的三维建模，完全围绕民用及小型商用场景的供热需求展开，日常可覆盖独栋住宅、小型商铺、社区配套用房的生活热水供应，也可接入低温辐射采暖系统承担冬季供暖负荷，150升的储水容积设计，刚好匹配3-5个用水点的同时使用需求，避免小容积设备频繁启停加热的能耗浪费，也不会因容积过大造成长期储热的热量损耗。建模过程中首先敲定了立式圆柱的主体外形，这类形态的优势在于占地面积小，安装时仅需预留直径方向0.8米的操作维护空间，高度方向预留2.2米的净空即可满足安装、检修的操作边界，相比同容积卧式锅炉能节省近40%的地面占用面积，非常适合安装空间局促的地下设备间、阳台边角等位置。主体外壳采用圆弧过渡设计，没有尖锐棱角，

　　一方面能降低安装、运维过程中的磕碰风险，另一方面圆柱结构的承压性能更优，储水腔的受力分布更均匀，相比方形壳体能降低15%左右的结构应力，可适当减薄壳体壁厚控制整体重量，同时减少长期承压运行的形变风险。设备正面预留了温度检测与控制模块的安装位，建模时参考了成熟的双金属温度计安装结构，将测温探头的插入深度设置为储水腔半径的三分之二，刚好能接触到储水腔中部的水体，避免靠近壳体壁面的水温偏差导致测温不准，控制模块的安装位做了内凹处理，突出外壳的高度不超过30mm，既方便日常操作查看参数，也不会因外凸结构在搬运安装过程中发生磕碰损坏。底部设计了环形支撑底座，底座宽度比主体外壳宽出50mm，放置时能增大与地面的接触面积，降低地面压强，

　　无需额外做厚重的混凝土基础，普通平整的水泥地面即可满足安装承重要求，底座上预留了四个固定螺栓孔位，可根据安装场景的抗震要求选择是否打膨胀螺栓固定，在非地震高发区域可直接放置，简化安装流程。设备侧面预留了进出水管、排污管的接口位置，进水口设置在筒体下部三分之一处，出水口设置在筒体上部五分之一处，利用冷热水的密度差实现自然水循环，减少循环阻力，排污口设置在筒体最底部的最低点，可完全排空筒体内的存水与沉积水垢，方便后期维护清理。建模时特意将所有外部接口的连接尺寸做了标准化处理，匹配民用供水系统常用的管道规格，无需额外制作异形转接头，现场安装时可直接对接标准管路。顶部的端盖采用快拆式结构设计，通过环形卡扣与主体筒体连接，

　　检修时无需完全拆卸所有连接管路，只需松开卡扣即可打开端盖，对内部的加热组件、测温元件进行检查更换，大幅降低后期运维的操作难度。筒体外部的保温层在建模时预留了30mm的厚度空间，可填充聚氨酯发泡保温材料，将设备的24小时温降控制在5摄氏度以内，减少待机状态下的热量损耗。整个模型的结构设计完全贴合实际安装运维的需求，没有冗余的装饰性结构，所有外形尺寸、接口位置、操作空间的预留都经过实际场景的校验，既可以作为供热系统设计时的选型占位模型，也可以作为同类型锅炉产品结构优化的参考基准，帮助设计人员快速完成管路布局、安装空间校核的工作，避免二维图纸设计时容易出现的空间干涉问题。
