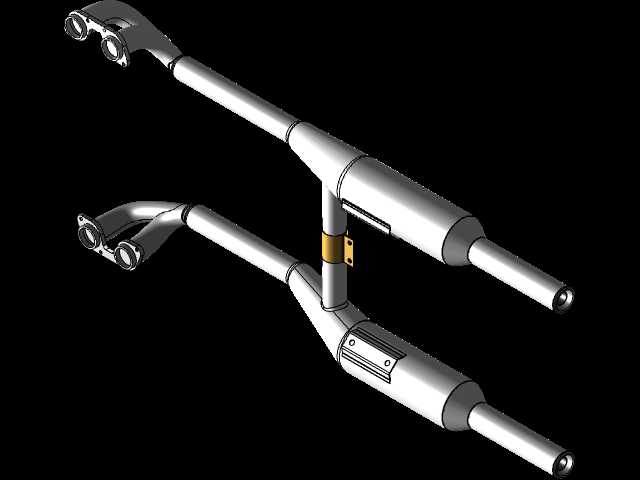

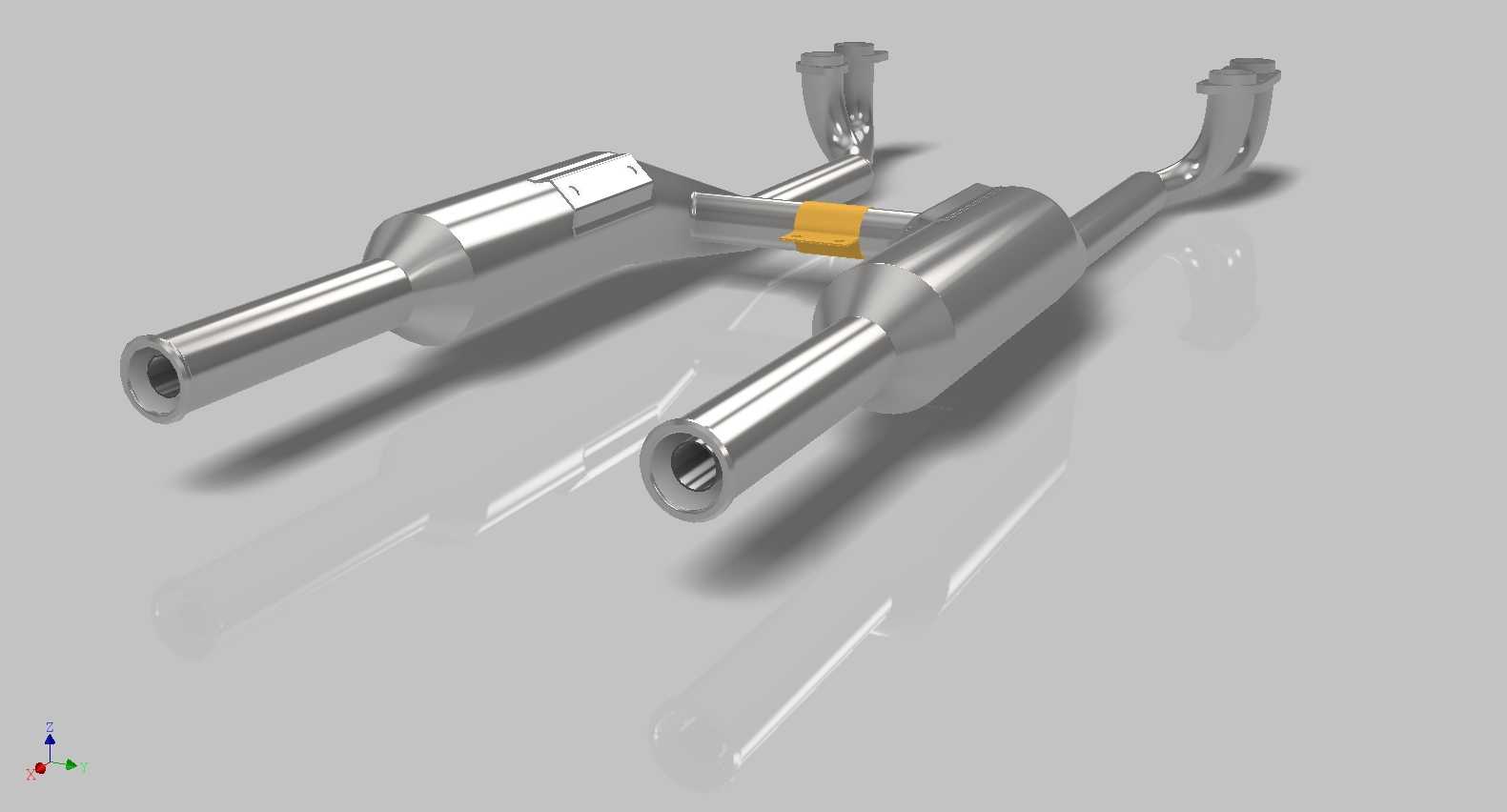

本田GL1100摩托车双出排气系统结构

　　摩托车排气系统作为动力输出终端的核心配套部件，直接关联发动机排气效率、运行噪音控制与整车布局适配性，这款适配本田GL1100车型的双出排气结构，在设计阶段充分兼顾了大排量巡航车型的使用需求。从实际应用场景来看，该排气组件主要适配大排量卧式双缸发动机的巡航摩托车，日常行驶过程中需要承接发动机燃烧室排出的高温高压废气，通过腔体内部的流道设计完成废气的导流、膨胀与降噪，最终将废气平稳导出车体，同时避免排气高温对周边车架、覆盖件、线路造成热损伤。

　　从功能特性层面拆解，这套双出对称结构的排气组件，左右两侧腔体分别对应单侧气缸的排气通路，中间通过横向连接管实现两侧排气压力的平衡，避免单缸排气脉冲带来的气流紊动，有效降低排气背压波动对发动机低扭输出的影响。主消音腔体采用扩容式结构设计，废气从发动机排气口进入前段管路后，首先经过一级膨胀腔完成第一次减速扩容，抵消部分高频排气噪音，随后流经带阻尼结构的内芯管路，通过多孔结构的气流折射进一步削弱中低频噪音，最后经过尾段平直管路导出，整体消音逻辑匹配巡航车型低转速高扭矩的输出特性，不会因为过度追求消音效果造成过高的排气背压，影响发动机高转速区间的动力释放。

　　设计思路上，这款排气结构完全遵循原车安装边界进行适配，前端的两个连接法兰严格匹配发动机缸盖排气口的安装孔位与端面角度，不需要额外修改车架或发动机连接位即可完成装配。中间的固定支架位置对应原车车架的排气安装吊点，支架上预留的缓冲块安装位可以隔绝发动机运行带来的振动传递，避免排气组件长期受振动影响出现连接松动、焊缝开裂的问题。整体外形采用对称式布局，左右两侧消音鼓的直径、管路弯折角度完全一致，既保证了两侧排气阻力的均等，也兼顾了整车外观的协调性，金属抛光的外表面处理也符合巡航车型的外观设计风格。

　　从安装边界与尺寸匹配角度来看，这套排气组件的整体宽度控制在原车后摇臂与侧盖的间隙范围内，安装后不会超出车体两侧的最大宽度，避免转弯或停靠时剐蹭到周边物体。前段管路的弯折弧度特意避开了车架主梁、后减震安装位与侧撑结构，管路与周边部件的最小间隙满足热胀冷缩的安全距离要求，长时间高负荷运行时也不会因为管路高温烫损周边橡胶、塑料部件。尾段排气口的朝向略微向下倾斜，既可以避免排气气流直接吹向后方路面造成扬尘，也能防止雨天行驶时雨水倒灌进入消音腔体内部，造成内部金属构件锈蚀。

　　在实际结构设计过程中，还需要考虑不同工况下的结构强度，消音鼓的壳体采用足够厚度的金属板材卷制焊接，能够承受排气脉冲带来的持续压力波动，管路弯折处采用圆滑过渡设计，避免直角弯折造成的气流阻力陡增，同时减少弯折处的应力集中问题。中间连接管与两侧消音鼓的连接位置采用密封结构设计，保证装配后不会出现排气泄漏的问题，避免漏气带来的异常噪音与排气效率下降。固定吊耳的位置经过受力优化，让整套排气组件的重量均匀分布在几个车架安装点上，避免单个吊点受力过大造成行驶过程中组件抖动、异响。对于从事摩托车改装、零部件逆向设计的结构工程师来说，这类成熟车型的原厂排气结构具备很高的参考价值，其流道设计、安装点布局、热防护间隙的设定，都可以作为同排量车型排气开发的设计参考，在建模过程中可以直接提取各部分的安装尺寸、管路弯折参数、腔体容积数据，减少前期设计验证的反复调整成本。
