皮带轮拆装用滑轮拦阻工装结构

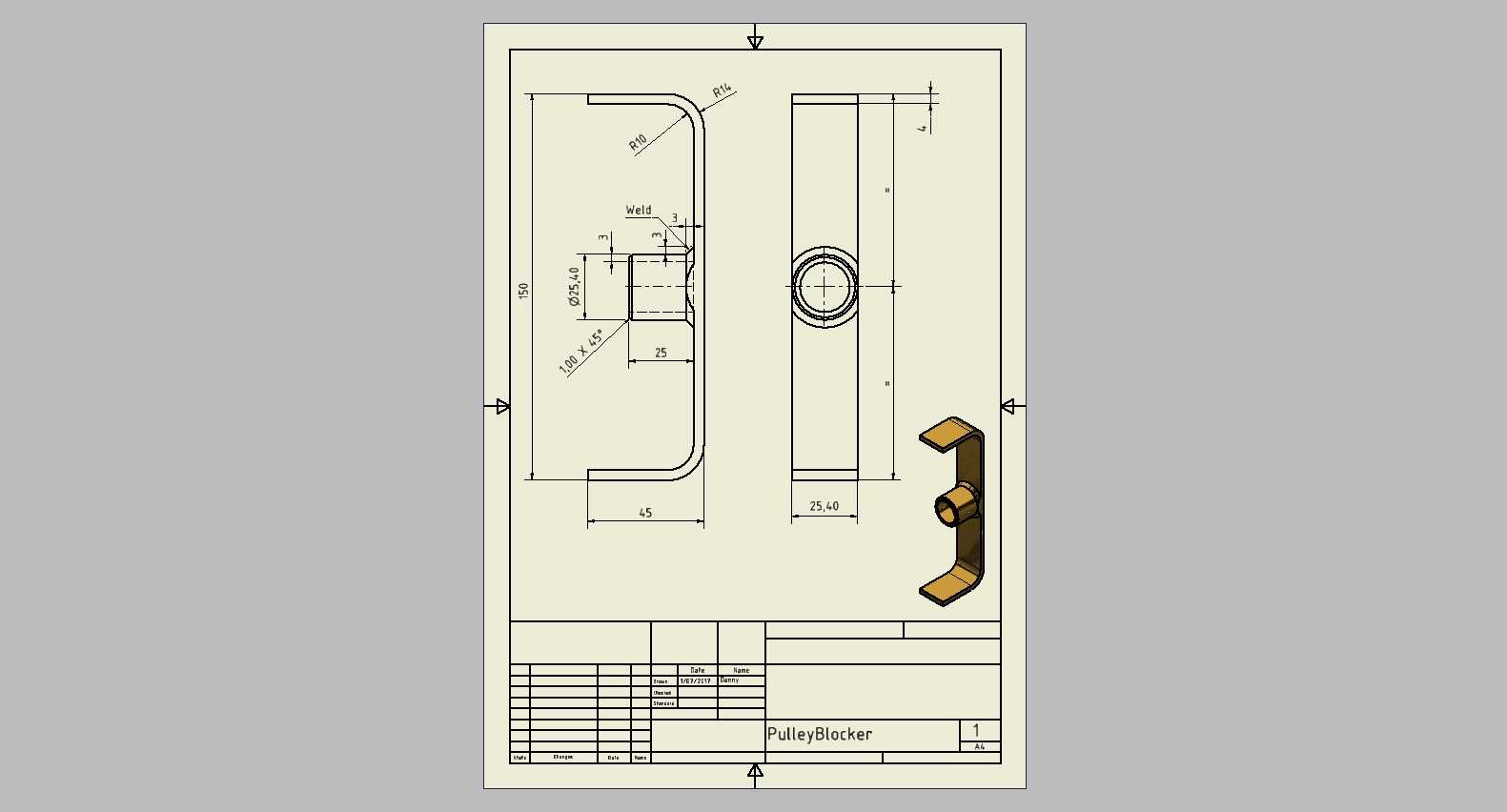

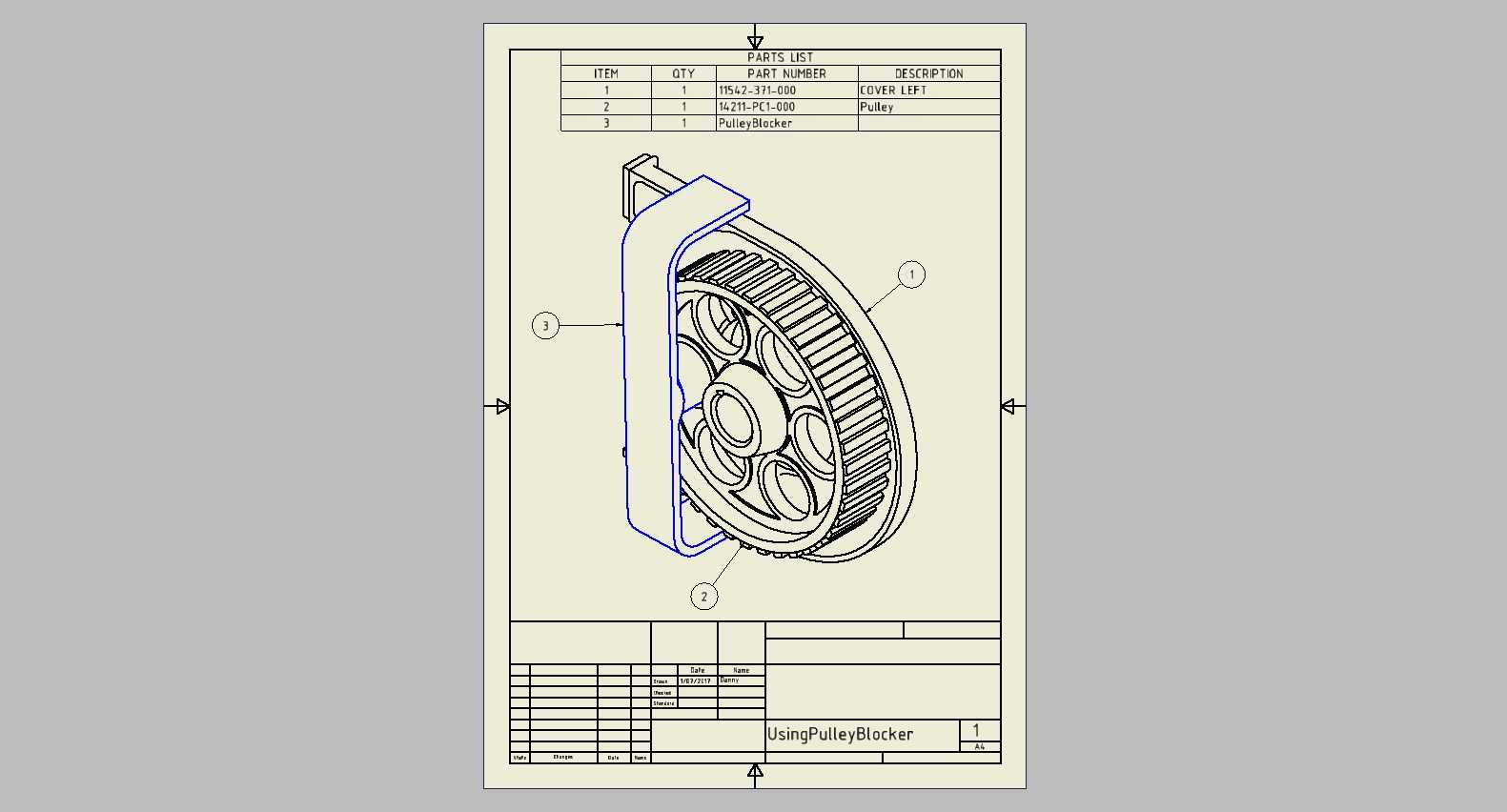

　　在带传动设备的日常运维与装配环节，皮带轮的拆装一直是一线检修人员常遇到的操作场景，尤其是过盈配合安装在轴端的皮带轮，拆卸时如果没有合适的限位拦阻工具，很容易出现带轮受力偏移、轴端螺纹损伤，甚至带轮崩飞的安全隐患，这款滑轮拦阻结构正是针对这类现场痛点设计的专用工装。从结构形态来看，整体采用弯折式桥型主体，上部为长条形平直受力段，两端向下弯折形成支撑脚，中部向下延伸出圆柱状定位凸台，没有多余的冗余结构，所有受力部位都做了圆滑过渡处理，避免应力集中导致工装变形。实际使用时，两个支撑脚会跨接在皮带轮的辐板或者安装基座的平面上，中部的圆柱凸台刚好顶在轴端的中心孔位置，配合拉马使用时，拉马的卡爪勾住皮带轮的轮缘，

　　拉马的顶杆作用力通过这个拦阻器的凸台传递到轴端，不会因为顶杆直接接触轴端造成中心孔变形，同时桥型的跨距设计可以适配一定直径范围内的皮带轮，不需要针对不同规格的带轮单独制作工装。设计之初就考虑到了现场操作的通用性，支撑脚的内跨距覆盖了常规小型设备上直径80mm到200mm的皮带轮安装空间，中部凸台的直径适配常见的轴端中心孔尺寸，凸台高度刚好留出拉马顶杆的旋进行程，不会出现顶杆行程不够无法将带轮拉出的问题。主体的弯折角度经过反复校核，保证支撑脚与安装面接触时，上部受力段保持水平，让拉马的顶进力始终沿着轴的中心线方向传递，避免侧向分力导致带轮卡滞在轴上，也能防止拉马滑脱伤人。不同于市面上常见的分体式拦阻工装，

　　这款一体式弯折结构不需要现场组装，拿起来就能用，减少了检修前的准备时间，整体采用金属材质加工，受力段的厚度满足10kN以内的顶进力强度要求，不会在拉马加压时出现弯折变形。在装配皮带轮的场景下，这款工装同样可以发挥作用，当需要将皮带轮压装到轴上时，可以将拦阻器的支撑脚架在带轮的轮毂端面，中部凸台避开轴端，通过敲击或者施压上部平直段，将带轮均匀压入轴的配合位置，避免直接敲击带轮轮缘导致轮缘变形、带轮动平衡失效的问题。很多一线检修人员之前拆装皮带轮时，常常用铜板或者普通铁块垫在轴端，不仅容易打滑，还经常因为垫块偏移导致轴端损伤，这款拦阻结构的定位凸台刚好嵌入轴端中心孔，从根源上避免了垫块滑移的问题，两端的支撑脚接触面积经过优化，

　　不会压伤皮带轮的辐板或者安装基座的加工面。从建模细节来看，所有的棱边都做了倒角处理，没有尖锐的边角，避免操作人员拿取时被划伤，整体表面做了防锈处理，适合在车间多油污、多粉尘的环境下长期存放使用，不会因为锈蚀导致凸台尺寸变化影响定位精度。在传动系统维护场景中，不管是小型电机的输出轴皮带轮更换，还是输送机、风机设备的从动轮拆装，这款工装都能适配，不需要额外搭配其他转接配件，大幅提升了皮带轮拆装的作业效率，也降低了拆装过程中零部件损坏的概率。设计时没有采用复杂的可调结构，就是为了保证工装的可靠性，毕竟现场检修时，结构越简单的工具越不容易出故障，一体式的结构没有活动连接部件，不存在长期使用后连接松动的问题，使用寿命远高于拼接式的拦阻工具。
