仿古铜色装饰型可拆卸合页结构

　　做室内精装、仿古家具配套的结构设计时，这类带装饰头的合页是很常见的连接件，和普通工业合页不同，它除了要满足门扇、柜门的转动连接需求，还要兼顾外露安装时的装饰效果，很多中式、欧式复古风格的实木门、展示柜门、酒柜侧门都会选用这类结构。从实际安装场景来看，这类合页多用于自重15-30kg的平开式门扇，单扇门通常配置2-3件，上下端距门扇边缘的距离控制在120-180mm区间时，承重受力最均匀，长期使用不容易出现门扇下垂、转动卡滞的问题。

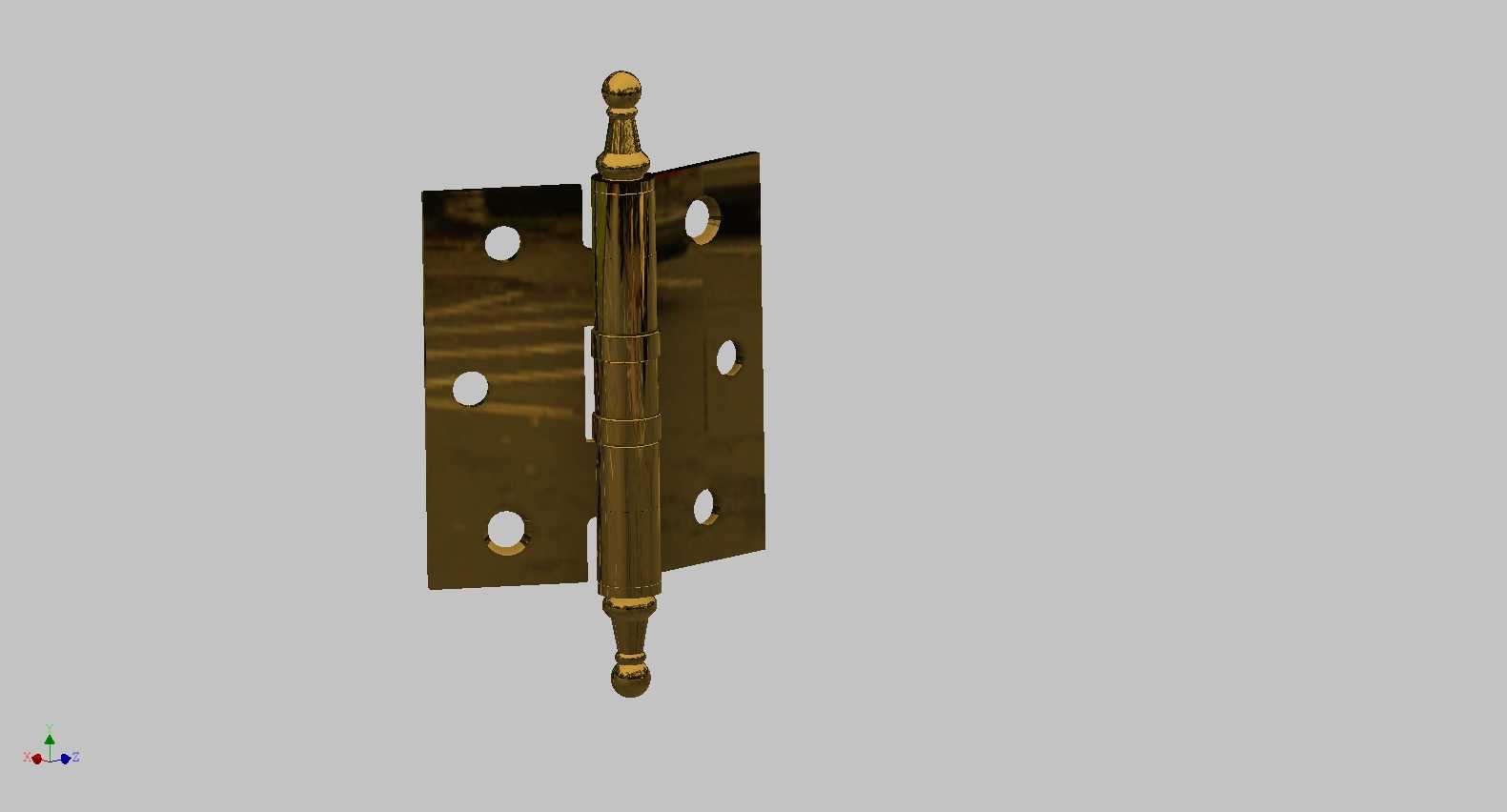

　　设计这类合页的时候，首先要拆分三个核心组成部分：左页片、右页片、中间的销轴总成。两个页片采用对称式冲孔设计，每个页片预留3个沉头安装孔，孔位的排布要避开页片折弯的应力集中区，沉头孔的深度要匹配常用的十字沉头自攻螺丝规格，保证螺丝安装后表面和页片齐平，不会凸起刮蹭门扇或者门框。中间的销轴不是普通的光轴结构，上下两端做了阶梯式的装饰柱头，柱头做了圆弧收边和多层阶梯造型，安装后销轴两端会突出页片表面，形成统一的装饰效果，同时销轴和页片的卷圆部位采用间隙配合，配合间隙控制在0.03-0.05mm，既保证转动时无卡顿，也不会出现轴向窜动、页片晃动的问题。

　　从安装边界来看，这类合页的页片厚度通常在2-2.5mm，展开后单个页片的宽度在40-50mm，长度在90-110mm，卷圆后的销轴直径在8-10mm，安装时需要在门扇和门框的侧边开出深度2.5-3mm的合页槽，槽位的尺寸要比页片单边大0.5mm，方便安装时微调位置，避免页片和槽壁干涉导致门扇关不严。和普通暗藏合页不同，这类合页属于明装式结构，不需要在门扇内部做深槽预埋，安装工序更简单，后期维护更换也不需要拆解整个门扇，只需要抽出销轴就能分离门扇和门框，对于后期需要经常拆卸的展示柜、设备检修门来说适配性很强。

　　建模的时候要特别注意卷圆部位的公差匹配，很多新手建模时会把卷圆的内径和销轴直径做成一样的尺寸，实际生产出来就会出现转不动或者间隙过大晃荡的问题，卷圆部位的展开长度要根据材料的折弯系数计算，铜质或者仿铜镀层的钢材折弯时的回弹量要提前预留，通常卷圆的内径要比销轴直径大0.1mm左右，表面做抛光镀铜处理后，镀层厚度会填充0.05mm左右的间隙，最终装配后的配合间隙刚好满足转动需求。另外页片的边缘要做R0.5的圆角处理，避免安装时划伤施工人员，也不会在长期使用中磨损门扇的漆面。

　　从功能特性上来说，这类合页的转动角度可以达到180度，满足门扇完全平开的使用需求，销轴内部可以根据需求添加阻尼脂，实现门扇转动时的缓阻效果，避免关门时碰撞产生噪音。和普通冷轧钢合页相比，仿铜镀层的表面处理更适合用在潮湿环境的卫浴门、阳台门，镀层的盐雾测试时间可以达到48小时以上，不容易出现生锈、镀层脱落的问题。在做配套选型的时候，要注意合页的承重和门扇自重的匹配，不要用小尺寸合页搭配过重的实木门，否则长期使用后页片会出现变形，导致门扇开关错位。另外安装时要保证同一扇门上的所有合页转轴在同一条垂直线上，偏差超过1mm就会出现转动卡顿、磨损加剧的问题，建模时可以提前做装配模拟，验证不同安装偏差下的转动顺畅度，给现场安装留出合理的公差调整空间。
