本田GL1100摩托车空气滤清器结构

　　在大排量摩托车的进气系统设计中，空气滤清器的结构合理性直接决定了发动机的运行寿命与动力输出稳定性，这款适配本田GL1100车型的空气滤清器，是针对该款水平对置四缸发动机的进气布局专门开发的过滤部件。从实际装车场景来看，该部件安装于摩托车燃油箱下方的进气舱内，上游承接车头导风口引入的外界空气，下游通过密封接口对接化油器进气歧管，核心作用是滤除进入气缸的空气中携带的沙尘、碎屑、浮尘等硬质杂质，避免气缸壁、活塞环、气门密封面出现异常磨粒磨损，同时兼顾进气阻力与过滤效率的平衡，保证发动机在全转速区间都能获得充足且洁净的进气供给。

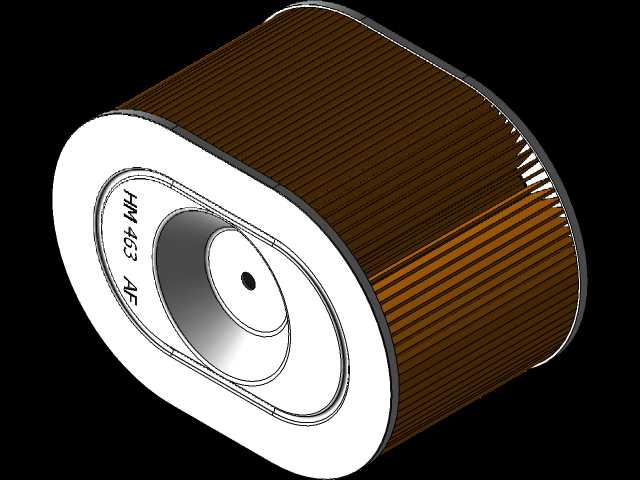

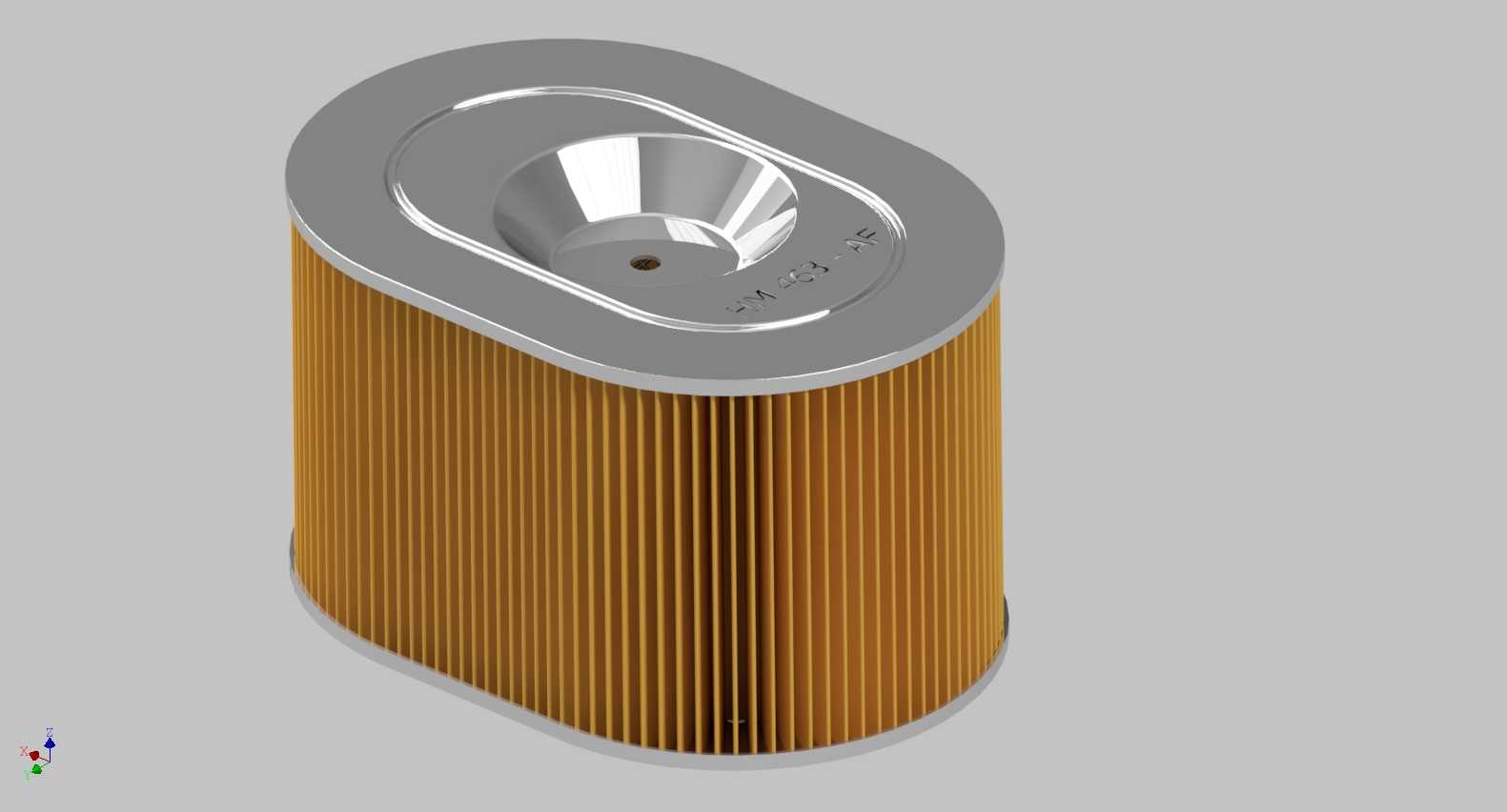

　　从结构设计思路来看，这款空滤采用了腰形截面的整体构型，完全匹配GL1100车型进气舱的异形安装空间，相比传统圆形空滤，腰形结构能够在有限的横向安装边界内最大化滤纸的有效过滤面积，在不增加整体安装高度的前提下提升容尘量，延长维护更换周期。空滤上下端盖采用冲压金属材质，上端盖中心设置内凹的锥形导流结构，能够将进入空滤腔的气流均匀导向整个环形滤纸截面，避免局部滤纸区域气流速度过高导致过滤效率下降、局部过早积尘堵塞的问题；下端盖为平整密封面，安装时通过周向的橡胶密封圈与空滤壳体底座紧密贴合，杜绝未经过滤的空气从装配缝隙旁通进入进气道。

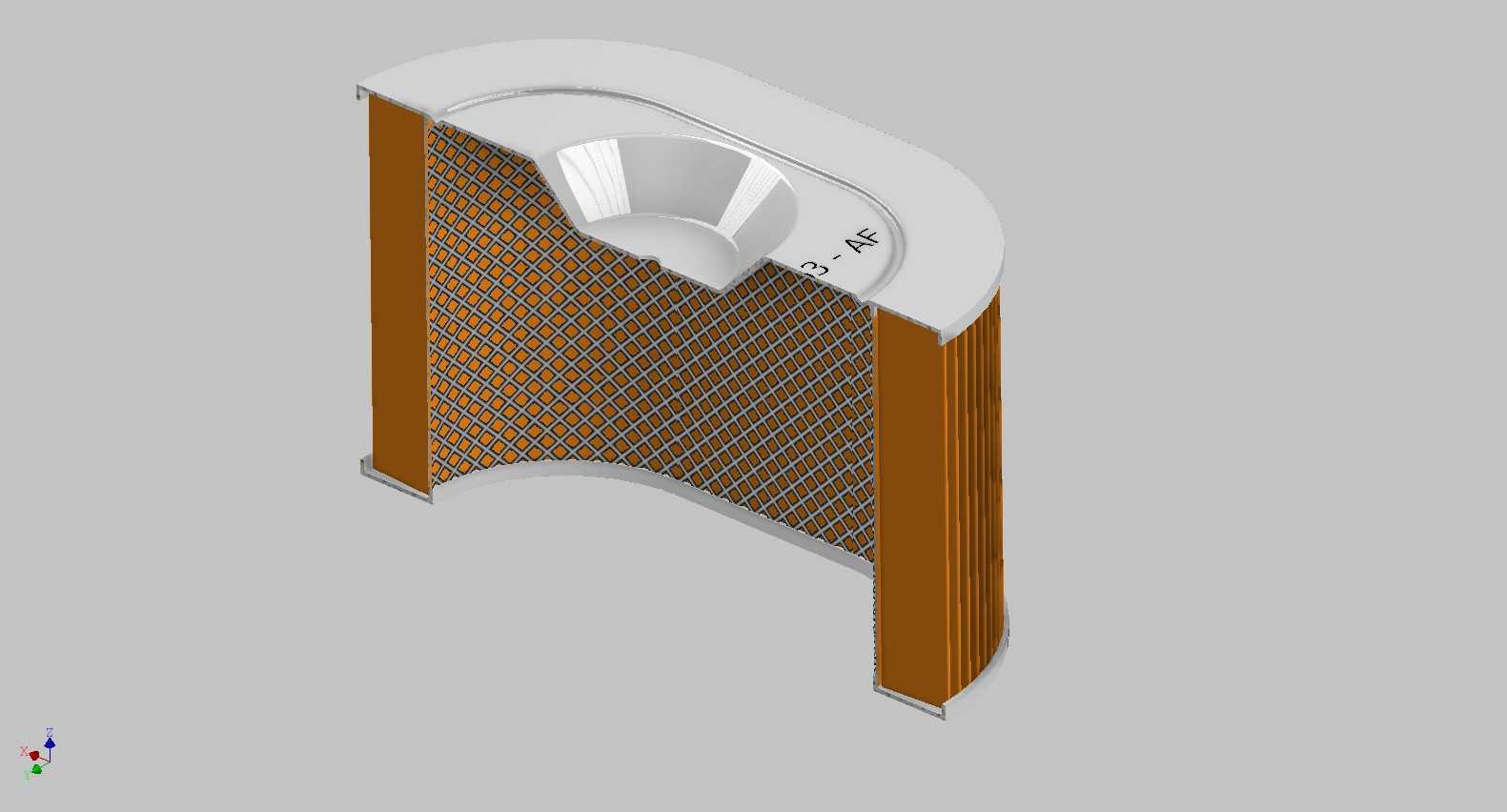

　　核心过滤部分采用褶皱式树脂浸渍滤纸，滤纸折距经过严格计算，既保证足够的折数来扩大过滤面积，又预留了合理的折间间隙，避免积尘后折间贴合导致有效过滤面积快速衰减。滤纸上下两端通过聚氨酯密封胶与金属端盖牢固粘接，能够承受进气负压带来的轴向拉力，同时耐受发动机舱内的温度波动、燃油蒸汽侵蚀，不会在长期使用后出现脱胶、开裂的密封失效问题。从安装边界来看，该空滤的整体腰形轮廓长轴、短轴尺寸完全适配原车空滤壳体的内部卡槽，安装时无需额外修改固定结构，直接放入壳体后扣合空滤上盖即可完成装配，上端盖的内凹锥形结构同时兼顾了安装定位功能，装配时能够自动对中，避免装偏导致的密封不严问题。

　　在实际使用工况下，这款空滤需要应对摩托车行驶过程中的复杂环境，包括雨天的高湿度进气、非铺装路面的高粉尘浓度进气、高速行驶时的高流量进气需求，因此滤纸的透气度与过滤精度做了针对性匹配，既能够在高粉尘环境下有效拦截5μm以上的硬质颗粒，又不会因为进气阻力过大导致发动机高转速时充气效率下降，出现动力输出疲软的问题。金属端盖的表面做了防锈钝化处理，能够抵御长期使用过程中的凝露、潮湿空气侵蚀，避免端盖锈蚀产生锈屑被吸入发动机造成二次污染。对于三维结构设计从业者而言，这类空滤模型的结构细节能够直观展现异形过滤部件的空间布局思路，尤其是在受限安装空间内如何平衡过滤面积、气流组织、安装密封三者的关系，为同类进气过滤部件的结构开发提供可参考的实体构型依据，也能帮助维修、改装从业者准确理解该部件的装配关系与密封要点，避免维护过程中出现装配不到位导致的过滤失效问题。
