运动室控制阀多视角工程结构设计

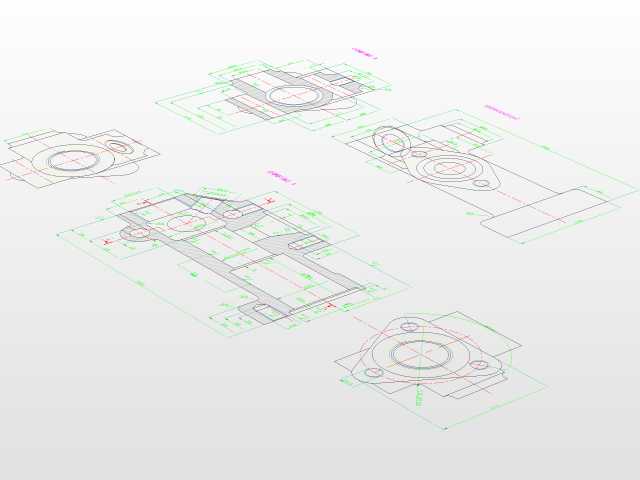

　　在流体输送与工况调节类工业场景中，控制阀作为管路系统的核心调节元件，承担着介质通断、流量调节、压力管控的关键作用，本次呈现的运动室控制阀结构，适配多类工业管路的工况调节需求，可应用于液压动力回路、气动传输系统、工业流体配送管线等场景，在设备的运动腔室压力调节、动作时序管控环节发挥核心作用。从结构设计逻辑来看，该阀体采用多安装面集成式布局，主体结构兼顾流道顺畅性与结构刚性，不同视角的工程投影清晰展现了阀体的内部流道走向、外部安装点位、连接孔位分布，设计阶段充分考虑了装配兼容性，阀体上的法兰连接位、螺纹安装孔均按照通用管路连接标准排布，可直接适配同通径的常规管路连接件，无需额外制作过渡转接件。外形尺寸方面，

　　阀体的主体轮廓结合安装空间边界做了优化，突出的结构部分均做了应力分散处理，避免在长期受介质压力冲击的工况下出现应力集中开裂的问题，安装面的平面度公差按照密封配合要求设定，可保证与对接管路、密封件的贴合紧密性，杜绝介质泄漏风险。从功能特性上看，该控制阀的流道设计采用缓变截面结构，介质在阀腔内流动时不会出现急剧的流向折转，可有效降低流阻损失，减少介质对阀体内壁的冲蚀磨损，延长阀体的实际使用寿命；阀体上的控制接口布局在便于操作与接管的侧方位，在紧凑安装空间内也能完成控制管路的接驳与调试作业，不会与周边其他管路、结构件产生干涉。设计过程中针对不同工况的受力情况做了结构强化，在介质压力直接作用的腔室部位，

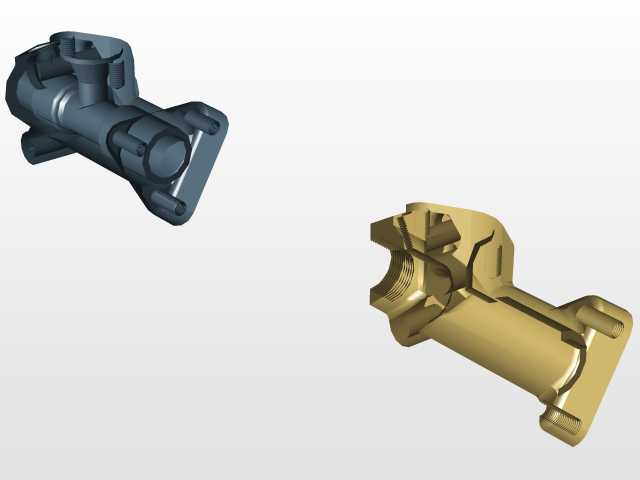

　　壁厚按照对应压力等级的强度要求计算取值，同时在腔室转角处设置了加强筋结构，既不会过多增加阀体整体重量，又能提升腔室的承压能力，避免高压工况下出现腔体变形。安装边界层面，该阀体的所有外接点位均在主体轮廓的投影范围内，安装时只需预留出对应操作空间即可完成装配与后期维护，无需为阀体额外预留过大的安装冗余空间，可有效提升整套设备的空间利用率，适配集成度较高的动力单元布局需求。在三维建模练习过程中，这类阀体结构可帮助从业者掌握复杂壳体类零件的建模逻辑，理解多视图投影对应的空间结构关系，熟悉工程制图中尺寸标注、公差设定的实际应用逻辑，建模时需要重点关注流道与外部结构的衔接处理，保证各部分结构的壁厚均匀性，

　　避免出现建模过程中壁厚突变导致的后续工艺性问题，同时要精准还原各安装孔位的位置度、安装面的形位公差，确保建模完成的结构可直接用于后续的工程出图、装配校验环节。这类控制阀在实际应用中，需要根据输送介质的特性、工作压力等级、工作环境温度选择对应的阀体材质，建模阶段的结构尺寸可作为材质选型、强度校核的基础依据，通过对结构的精准还原，可提前预判装配过程中可能出现的干涉问题，减少实际生产加工阶段的设计变更，缩短产品从设计到落地的周期。
