92毫米发动机活塞组件三维设计模型

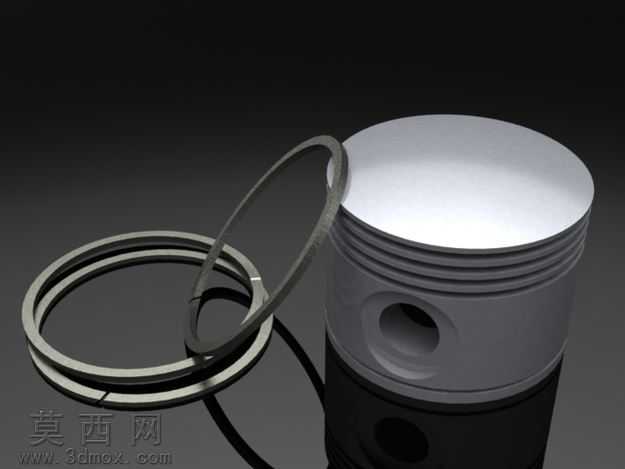

本模型为92毫米缸径规格的发动机活塞组件，采用SolidWorks教育版完成全参数化三维建模，完整还原了活塞本体与配套活塞环的真实结构细节。建模过程中首先以活塞顶面为基准平面绘制轮廓草图，通过旋转凸台命令生成活塞基体，随后针对活塞头部的环槽结构，采用等距偏移与切除拉伸命令依次加工出多道气环槽与油环槽，严格匹配92毫米缸径对应的环槽宽度、深度与间距参数，保证活塞环安装后的密封间隙符合内燃机设计规范。针对活塞销座部位，建模时通过拉伸切除生成销孔，并对销孔内侧做了倒角过渡处理，还原了真实活塞销座的加强筋结构，保证活塞工作时销座部位的受力均匀性，避免应力集中导致的部件损坏。裙部区域的型线采用样条曲线拟合，还原了活塞工作时热膨胀适配的椭圆型面特征，保证活塞在气缸内往复运动时的导向稳定性，减少冷态敲缸与热态拉缸的风险。配套的活塞环分别建模了两道气环与一道油环，气环采用开口式环形结构，建模时精准还原了开口间隙与环身的截面形状，油环则添加了径向回油孔结构，完整呈现油环刮除缸壁多余机油的功能结构。渲染阶段采用金属材质赋予活塞本体，调整材质粗糙度模拟铸铝活塞的哑光金属质感，活塞环采用合金钢材质参数，提升环件与活塞本体的视觉区分度，场景采用深色反光地面，通过三点布光突出活塞的结构轮廓与环件的细节特征，渲染效果清晰展现组件的装配关系。整个建模过程遵循内燃机活塞的设计逻辑，所有尺寸参数围绕92毫米缸径的发动机工况设定，既保证了外观结构的还原度，也保留了各特征的参数可编辑性，可用于发动机结构教学、活塞组件设计参考以及相关动力机械的虚拟装配验证，帮助学习者理解活塞往复运动的工作原理与各结构的功能作用。
