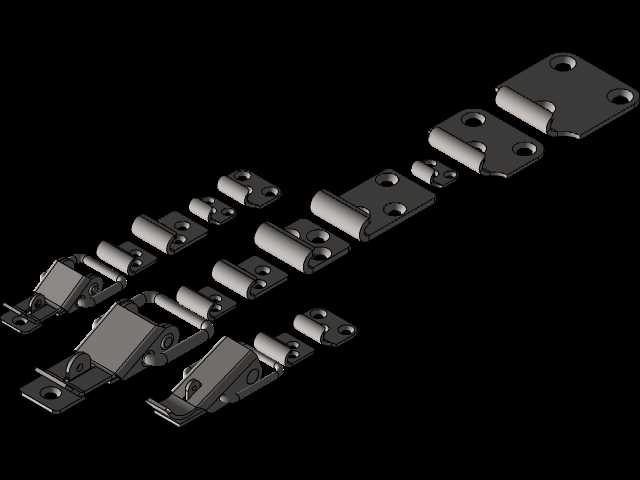

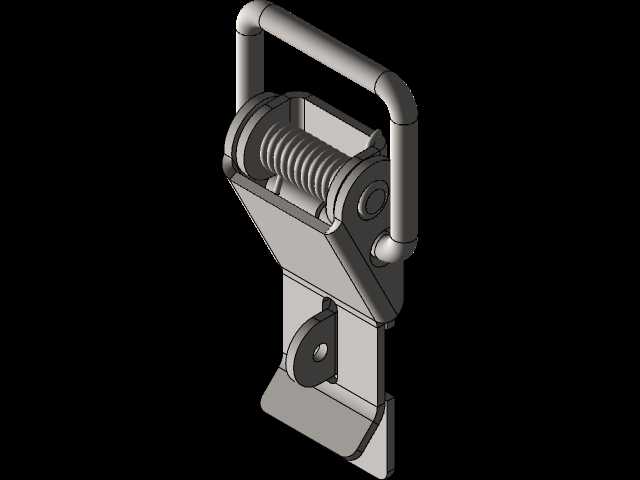

符合GOST14225标准的锁具与挂钩结构设计

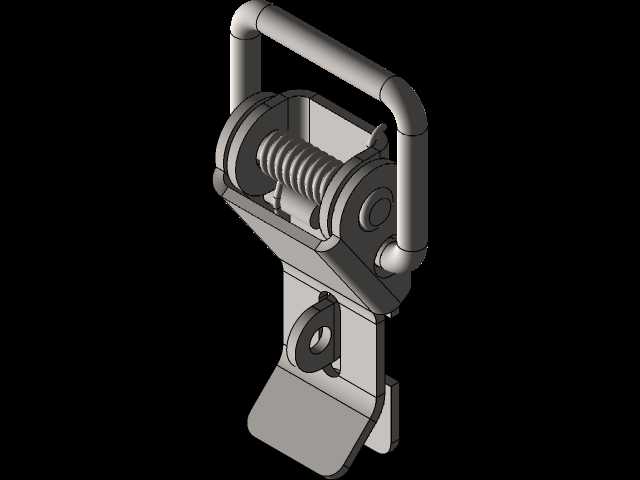

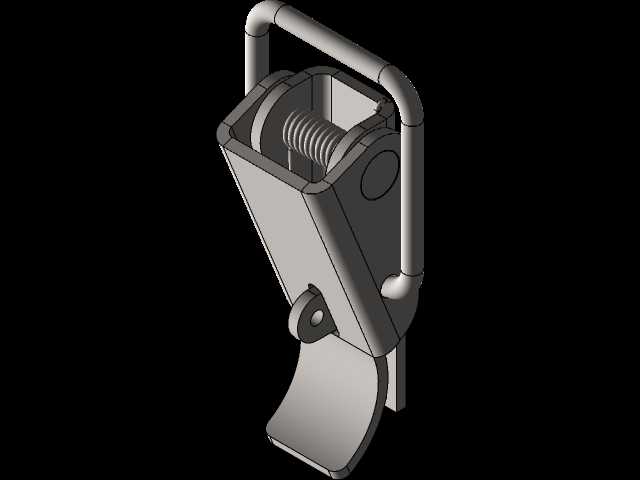

　　在工业柜体、舱门、设备检修门以及各类需要快速启闭锁止的机械结构场景中，锁与挂钩的组合构件是保障结构闭合可靠性、操作便捷性的核心基础零件，本次对应的结构设计完全遵循GOST14225相关规范要求，适配多类工业场景的安装使用需求。从实际工程应用来看，这类锁钩组合件常被用在户外电气柜的门体锁止、小型机械设备的检修盖板固定、特种车辆的储物舱门锁紧、工业工具箱的启闭结构上，相比单一的锁舌结构，挂钩配合锁体的形式能提供更大的锁止扣合量，在存在振动的工况下也不容易出现松脱移位的问题，尤其适配有一定颠簸、持续小幅振动的移动设备使用场景。设计过程中首先考量的是锁止动作的行程匹配，锁体的转动行程和挂钩的扣合深度做了对应匹配，当锁体转动到锁止位置时，

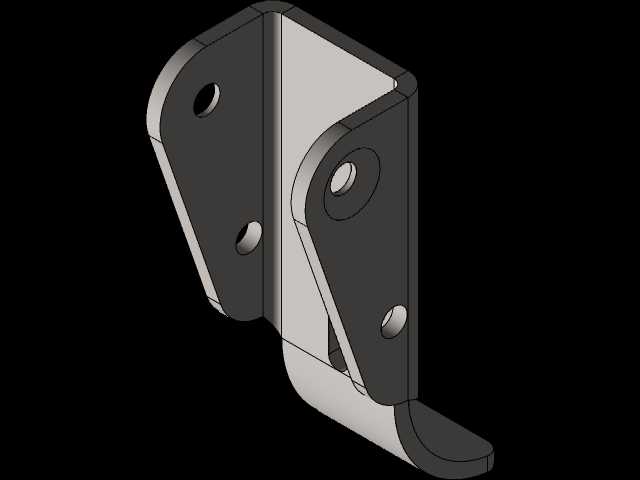

　　挂钩的扣合面完全贴合锁舌的承载面，接触面积经过校核，不会出现局部应力集中导致的构件变形，同时解锁行程控制在合理范围内，操作人员无需施加过大的扳动力即可完成解锁动作，符合人机操作的施力习惯。外形尺寸方面，整个构件的安装边界做了紧凑化处理，锁体的外露部分不会突出安装面过多，避免在设备运输、安装过程中出现磕碰损坏的情况，安装孔位的间距遵循标准规范，能够直接适配按照GOST标准预制安装孔的各类柜体、门体结构，不需要现场二次扩孔或者调整安装位置，降低现场装配的工作量。挂钩部分的结构做了圆弧导入设计，在门体闭合过程中，即使存在小幅的位置偏差，挂钩也能顺着圆弧面顺利滑入锁舌的扣合位置，不会出现卡滞、别劲的情况，

　　这一点在批量装配的生产线场景中尤为重要，能够有效降低装配对位的难度，提升整体装配效率。从功能特性来看，锁体内部的转动副做了间隙优化，既不会因为间隙过大出现锁止晃量，也不会因为间隙过小导致转动卡涩，在常规的工业环境温度范围内，构件的形变量控制在允许范围内，不会因为温度变化导致锁止动作失效。挂钩的承载截面经过抗弯校核，在承受规定的侧向拉力时，变形量在弹性范围内，不会出现永久变形导致锁止失效，同时锁体和挂钩的配合面做了耐磨处理的结构预留，长期反复启闭使用后，配合面的磨损量不会影响锁止的可靠性。在设计思路上，没有做多余的异形结构，所有的棱边都做了倒角处理，避免装配和使用过程中出现划伤操作人员的情况，构件的整体结构尽量减少不必要的空腔，

　　避免积灰、积液导致的锈蚀问题，适配多尘、轻度潮湿的工业使用环境。安装边界的设计上，锁体的背部结构做了沉台设计，安装后背部不会突出安装板的内侧，不会和柜体内部的线缆、元器件产生干涉，对于内部空间紧凑的小型电气柜、设备舱来说，这点设计细节能够有效规避内部布线、元件布置的干涉问题。实际选型使用时，只需要确认安装板的厚度在适配范围内，即可直接完成装配，不需要额外加装调整垫片，锁止后的预紧力能够让门体和密封件紧密贴合，起到一定的防尘、防水溅的辅助作用，对于有基础防护要求的户外设备来说，能够配合密封胶条实现稳定的防护效果。这类锁钩结构相比磁吸式的闭合结构，锁止可靠性更高，不会因为长时间使用出现磁力衰减的问题，相比卡扣式结构，解锁和锁止的操作力更平缓，不会出现卡扣断裂的失效问题，在需要频繁启闭的检修门场景下，长期使用的稳定性更有保障。建模过程中对各个配合面的公差做了合理分配，转动副的配合公差选用间隙配合，安装孔的公差选用适配标准紧固件的公差范围，加工时不需要过高的加工精度即可满足装配要求，能够有效降低零件的加工成本，适合批量生产加工使用。
