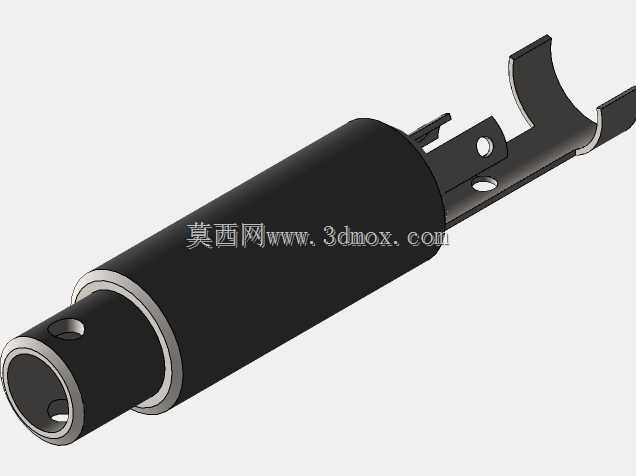

6.3毫米规格音频接插件爆炸结构展示

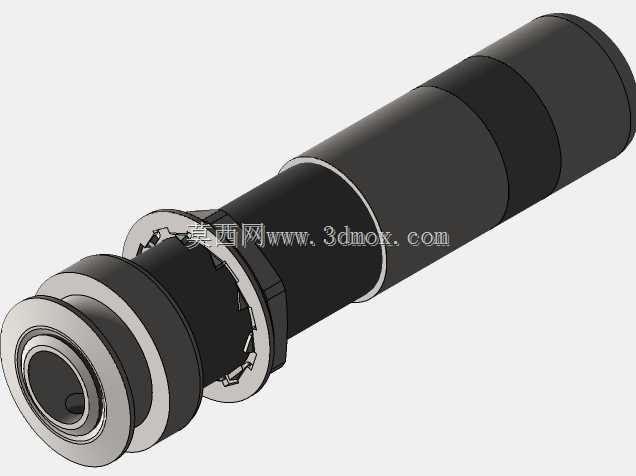

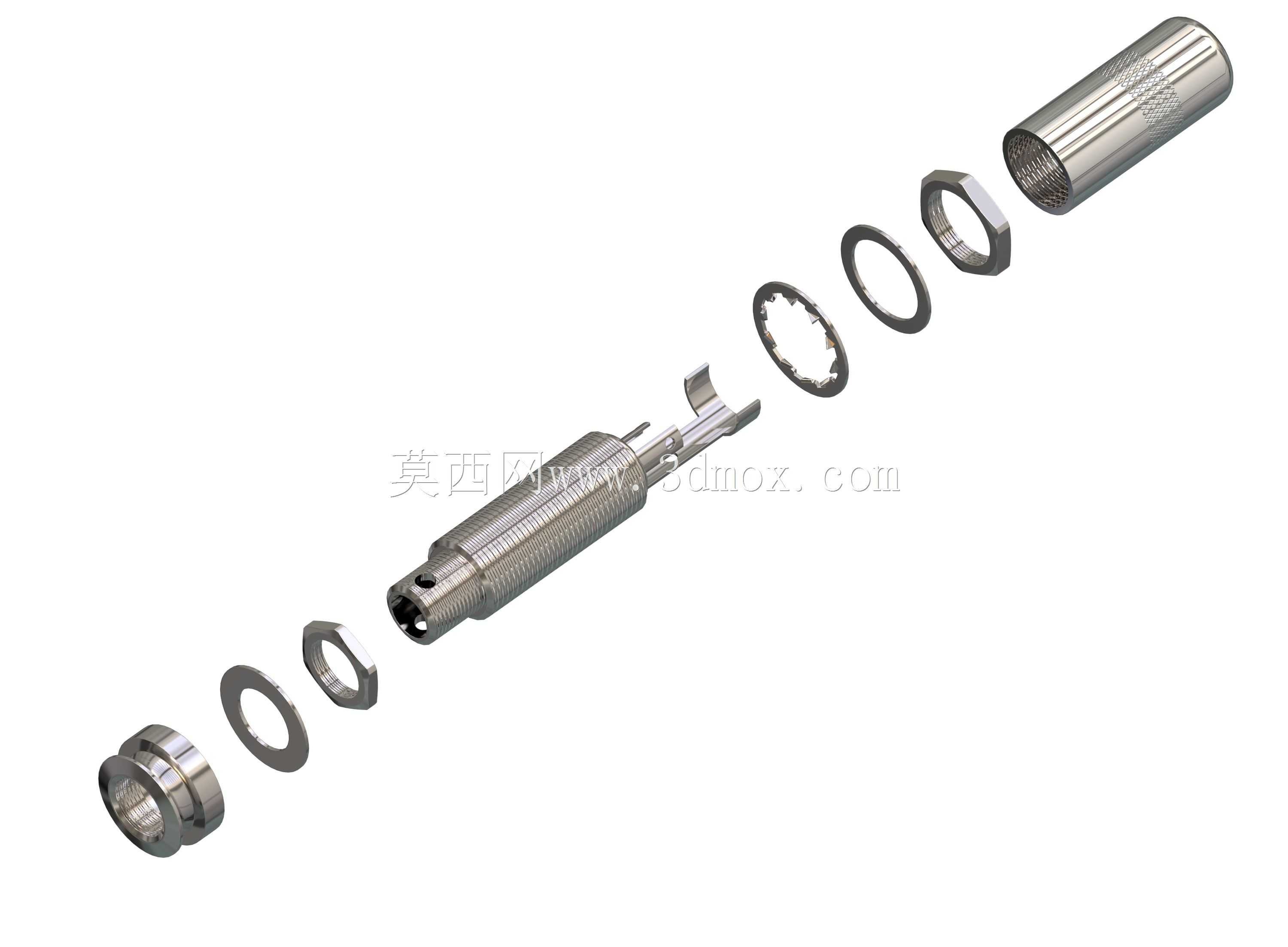

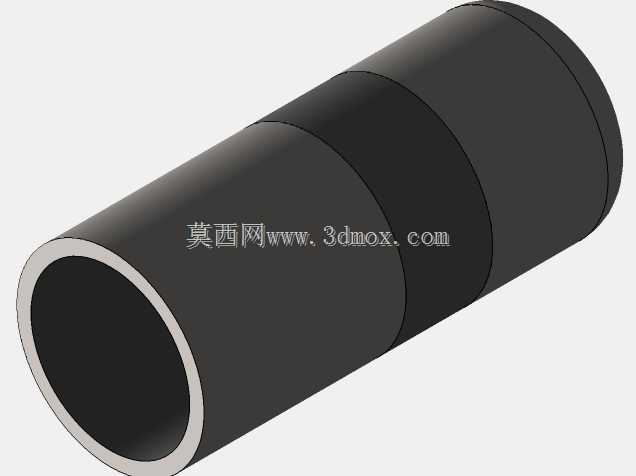

　　本次拆解呈现的6.3毫米规格音频接插件，是专业音频领域应用极广的同轴连接部件，常见于舞台调音台、专业功放、电声乐器、演播室音频矩阵等设备的信号交互场景，承担平衡或非平衡音频信号的低损耗传输职能，区别于消费级3.5毫米接头，其更大的接触界面与更稳固的锁止结构，能适配频繁插拔的专业使用场景，在演出、录音、广电制作等工况下可长期保持稳定的信号导通能力。从爆炸视图的结构拆分来看，整套组件由外金属壳体、锁紧六角螺母、密封垫圈、定位弹片、接触插芯、尾端固定套等多个独立零件构成，各零件间采用过盈配合、卡扣卡合与螺纹锁止结合的装配逻辑，没有多余的冗余结构，每一个冲压、车削成型的金属件都承担对应的功能定位。外金属壳体采用黄铜车削后镀镍处理，

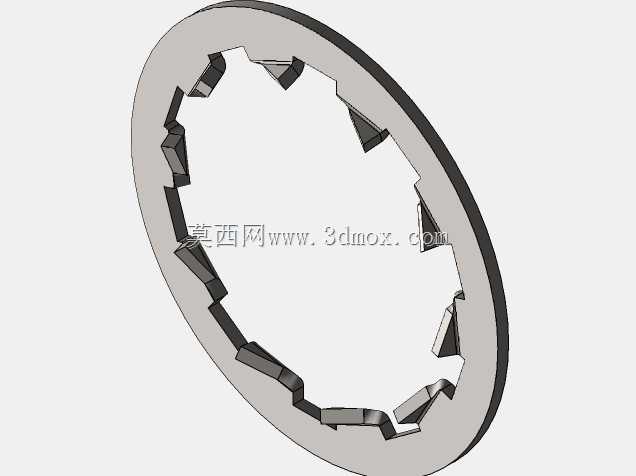

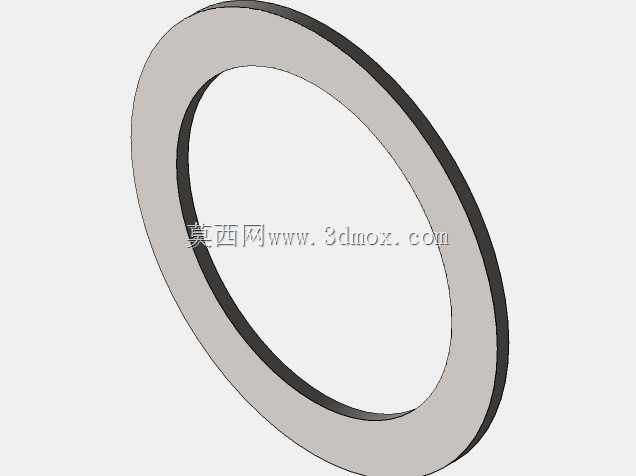

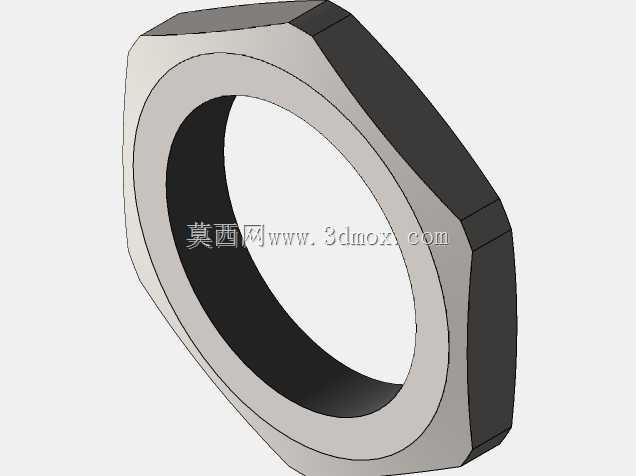

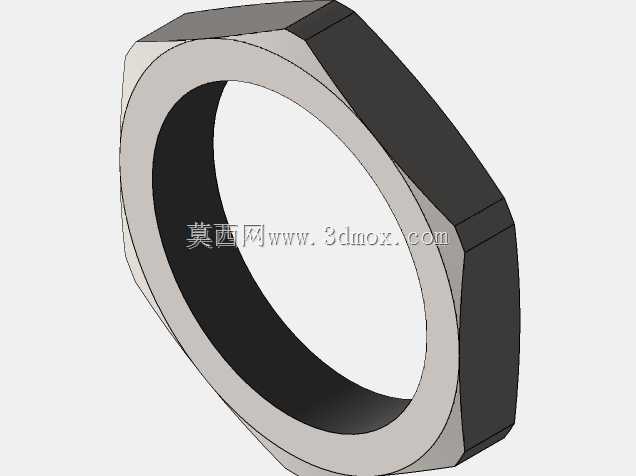

　　表面做细密滚花处理，既提升插拔时的手部摩擦力，也能形成连续的电磁屏蔽层，隔绝外界电磁杂波对内部音频信号的干扰，壳体内部的空腔预留了线缆焊接后的容纳空间，尾端的收口结构可在装配完成后卡紧线缆外皮，避免线缆拉扯导致焊盘脱开。锁紧六角螺母用于面板安装场景，当接头需要固定在设备面板上时，可通过该螺母配合内侧的平垫圈、止动垫圈将接头主体锁紧在面板开孔处，适配标准厚度的设备面板安装需求，垫圈的存在既可以分散螺母对面板的压应力，也能填补面板与接头间的装配间隙，防止长期使用后螺母松动回转。内部的定位弹片采用铍青铜冲压成型后做热处理，具备良好的弹性与抗疲劳性能，装配后可紧紧抵靠在配对插座的接触内壁上，保证接触电阻稳定在毫欧级，

　　避免信号传输过程中出现接触不良导致的爆音、断连问题，弹片上的定位卡点可与壳体内部的卡槽配合，防止插芯在插拔过程中跟转错位。接触插芯作为信号传输的核心部件，采用分段式绝缘结构将信号极与接地极完全隔离，绝缘件选用耐温、绝缘性能优异的工程塑料注塑成型，可承受焊接时的高温不发生形变，插芯的接触端采用圆弧过渡设计，插拔时可顺滑导入配对插座，避免刮伤插座内的接触镀层。整套接头的外形尺寸遵循行业通用的安装规范，主体外径、面板开孔尺寸、插合长度均符合专业音频接插件的通用互换要求，可直接替换同规格的市售标准产品，不需要对安装面板、配对插座做额外的适配修改。在设计层面，这套结构充分考虑了专业场景下的耐用性需求，所有金属受力部件都做了圆角过渡处理，

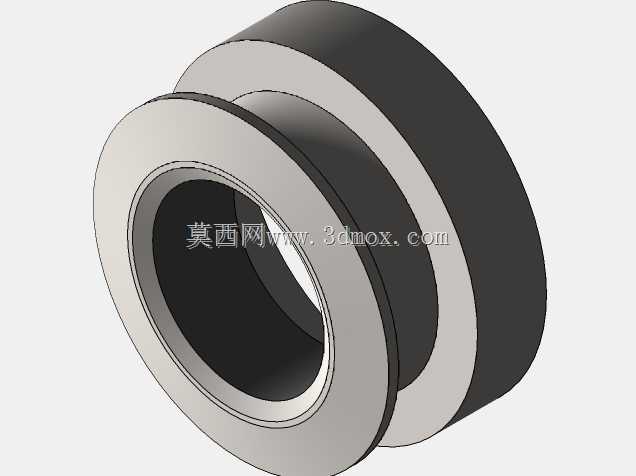

　　避免应力集中导致的部件开裂，各零件的装配公差经过合理匹配，既保证组装后没有多余的旷量，也不会因为公差过紧导致装配难度提升，适合批量生产时的流水线快速组装。尾端的线缆适配范围覆盖常见的双芯、三芯屏蔽音频线，内部的焊接空间足够容纳多股线芯的焊接触点，焊接完成后可通过尾套的压合结构固定线缆屏蔽层，形成完整的屏蔽通路，进一步提升抗干扰能力。在实际工程选型中，这类接头常被用于固定安装的音频系统、流动演出的临时接线、电声乐器的信号输出端，其稳固的螺纹锁止结构可避免现场布线时被误碰拉扯导致的信号中断，金属壳体的抗摔性能也能应对演出场景下的意外磕碰，相比塑料外壳的接头使用寿命提升数倍。从建模角度看，所有零件的特征都完全还原了实际加工工艺，车削件的退刀槽、冲压件的折弯圆角、注塑件的拔模斜度都做了准确还原，没有出现违背加工工艺的不合理特征，可直接用于结构验证、装配干涉检查，也可作为同类接插件设计时的参考基准，帮助设计人员快速掌握这类同轴接插件的结构逻辑与尺寸配合关系，减少前期设计时的试错成本。
