带引线压电蜂鸣器结构设计

　　这款压电式蜂鸣器的结构设计，完全围绕小空间内的可靠发声与便捷安装需求展开，日常在各类小型通讯终端、便携提示设备、工控提示模块里都能见到这类元件的身影，核心作用是通过压电效应将电信号转化为固定频率的声响提示，完成操作反馈、异常告警、状态提示这类基础交互功能。

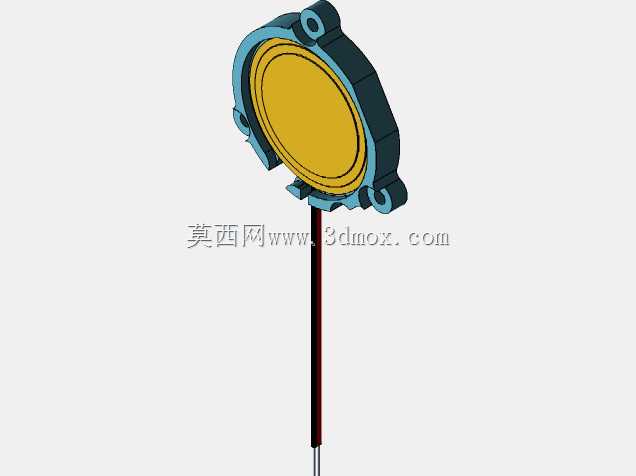

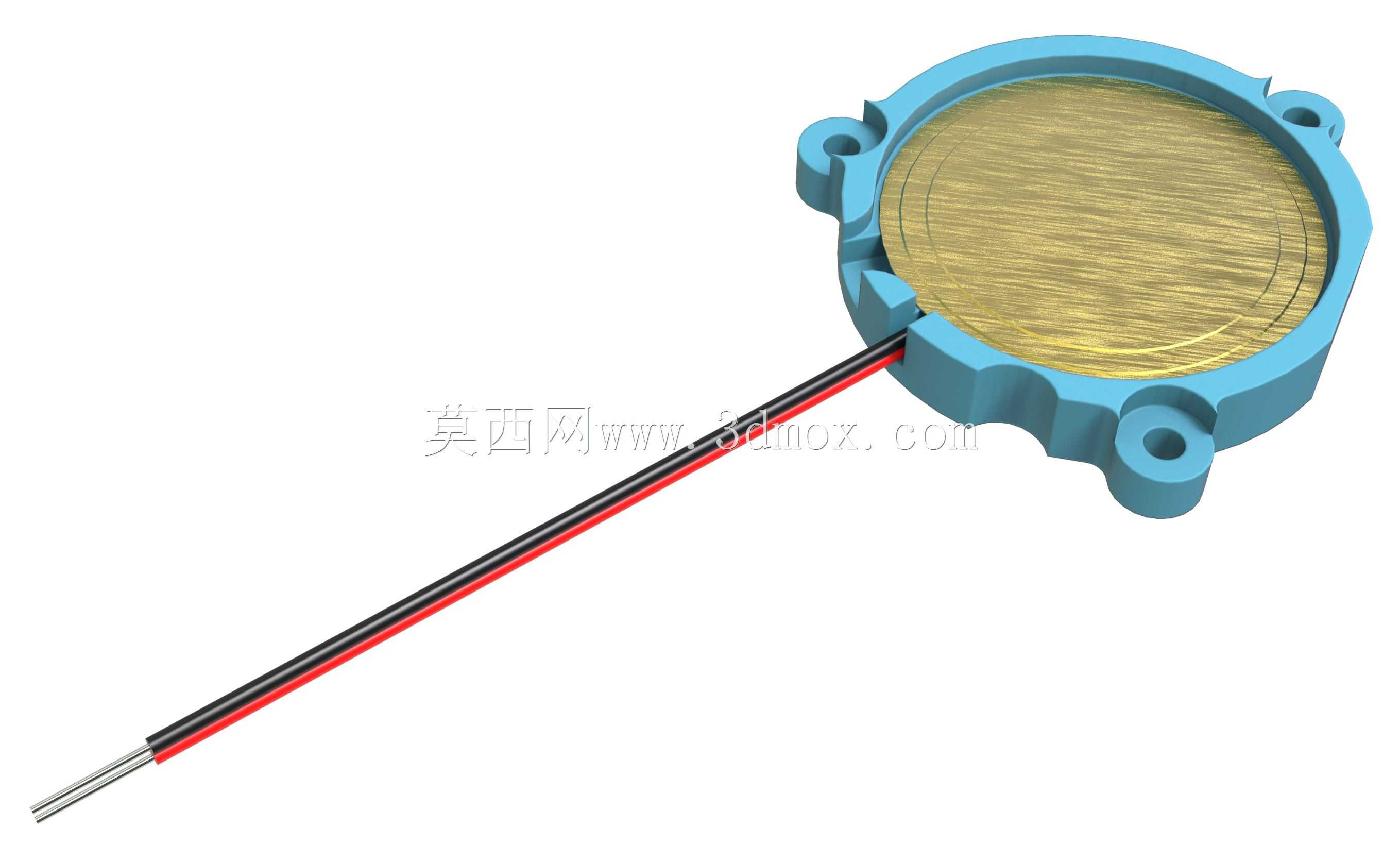

　　从结构组成来看，核心发声单元采用圆形压电陶瓷片与金属基片复合的结构，陶瓷片表面做了电极镀层处理，能保证电信号加载时的形变均匀性，外围的蓝色塑封外壳采用带安装耳的法兰式结构，三个带通孔的安装耳呈120度左右分布在外壳外缘，安装孔的孔径适配M2规格的自攻螺丝或者铜柱，安装时不需要额外做定位卡扣，直接通过螺丝锁附在PCB板或者设备内壳的安装柱上即可，锁附扭矩控制在0.12N·m以内就能避免外壳开裂，同时保证固定可靠性。外壳的内腔尺寸刚好卡合压电片的外缘，侧边做了0.3mm的溢胶槽，组装时填充的密封硅胶可以填充在槽内，既可以固定压电片，又能避免日常使用中的潮气、灰尘进入内腔影响发声效率，外壳的边缘做了R0.5的圆角处理，不会在组装时刮伤操作人员或者周边的线材。

　　引线部分采用红黑双色的并行绝缘导线，线径为26AWG，红色导线对应信号正极、黑色对应负极，引线从外壳侧边的出线槽引出，出线槽位置做了防拉脱的倒齿结构，导线和槽体之间填充UV胶固定，能承受5N以上的轴向拉力不会出现引线松脱的问题，引线的端部剥除了3mm长度的绝缘层并做了镀锡处理，方便直接焊接在电路板的焊盘上，不需要额外做端子压接，适配小批量组装或者维修替换的场景。

　　设计过程中特意控制了整体的厚度，外壳总厚度控制在4.2mm，压电片的直径为20mm，整体安装完成后的突出高度不超过5mm，完全适配便携设备内部的紧凑安装空间，不会和周边的电池、主板元件产生结构干涉。发声面的金属基片表面做了滚花纹理处理，既可以提升压电片和外壳的结合摩擦力，又能在一定程度上优化高频声响的扩散效果，避免声音过于尖锐刺耳。这类蜂鸣器的谐振频率设计在4kHz，刚好是人耳敏感度最高的频段，不需要额外的驱动电路就能在3-12V的直流脉冲信号下发出清晰的提示音，工作时的电流不超过5mA，功耗极低，适合电池供电的便携通讯设备使用。

　　在安装边界的考量上，设计时预留了安装耳的形变余量，三个安装耳的位置公差控制在±0.1mm，即使设备壳体的安装柱位置有轻微的加工误差，也能通过安装耳的微小形变完成装配，不会出现装不上的问题。外壳采用ABS阻燃材质注塑成型，耐温范围覆盖-20℃到70℃，满足日常民用通讯设备的工作环境温度要求，出线位置的密封处理可以达到IP54的防护等级，应对日常使用中的泼溅、积尘场景完全足够。和常见的贴片式蜂鸣器相比，这种引线式的结构不需要在PCB上预留对应的贴片焊盘，可以根据设备内部的空间灵活调整安装位置，哪怕是结构比较异形的内部腔体，也可以通过引线的弯折把蜂鸣器固定在发声效果最好的位置，比如靠近设备外壳的出声孔位置，减少声音在壳体内部的损耗，提升提示音的穿透性。
