M8x16规格埃里克森带法兰铆螺母结构

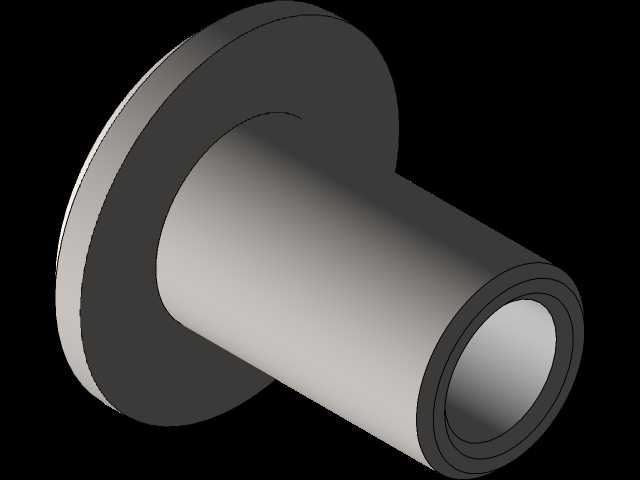

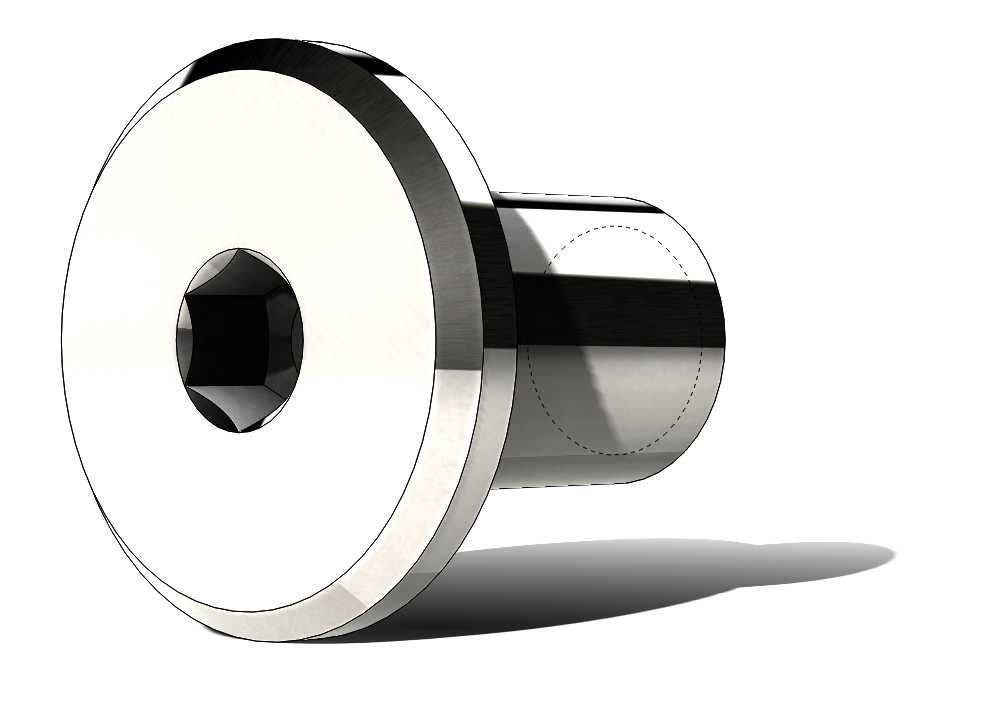

　　在薄板类构件的螺纹连接场景中，常规攻丝方案往往受限于基材厚度，无法形成足够的有效啮合牙数，容易出现滑牙、连接失效的问题，这类带法兰结构的铆接螺母，就是针对这类场景开发的专用紧固件，尤其适合0.5mm到3mm厚度的金属薄板、型材框架、薄壁箱体类零件的螺纹装配需求，在机箱机柜加工、钣金设备组装、轨道交通内饰固定、家电外壳装配等场景中应用十分广泛。这款M8x16规格的铆螺母，主体采用带一体式法兰盘的管状结构，法兰盘位于构件安装侧的外端面，安装完成后法兰面会紧密贴合基材表面，一方面可以增大接触面积，分散螺纹锁紧时的压应力，避免薄基材被压溃变形，另一方面也能起到一定的防松限位作用，防止螺母在铆接后出现轴向窜动。管状主体部分是实现铆接变形的核心结构，安装时将管体插入预先加工好的安装底孔中，通过专用铆枪拉动芯杆，使管体位于基材另一侧的端部发生塑性膨胀变形，形成外翻的铆接凸缘，和外侧的法兰盘共同夹紧基材，无需焊接、无需攻丝，就能在薄壁构件上形成可靠的内螺纹连接点，整个安装过程不会产生焊渣、热变形，对基材表面涂层也不会造成损伤，适合表面处理完成后的构件装配作业。从结构设计逻辑来看，这款螺母的内螺纹为标准M8粗牙螺纹，适配常规M8规格的螺栓、螺钉，螺纹有效啮合长度经过匹配设计，在16mm的总长度下，既保证了足够的螺纹啮合牙数，满足常规8.8级螺栓的锁紧强度要求，又避免了过长的管体导致铆接变形不充分、铆接松动的问题。

　　法兰盘的外径设计大于管体外径约3mm，在常规8.2mm-8.5mm的安装底孔条件下，法兰盘能够完全覆盖底孔边缘，即使底孔存在少量的加工公差，也不会出现螺母拉穿底孔的问题。管体的壁厚经过反复校核，既保证了铆接时能够顺利发生塑性变形，不会因为壁厚过大导致铆接力超标、损坏铆接工具，也不会因为壁厚过薄导致铆接后螺纹变形、连接强度不足。在实际选型应用中，这类铆螺母的安装边界需要重点关注几个参数：首先是基材的厚度适配范围，这款16mm长度的规格，适配的基材厚度范围在0.8mm到4mm之间，选型时需要根据实际板材厚度确认管体的有效变形长度，避免出现铆接不紧或者管体过长导致铆接后端部凸起干涉装配的问题；其次是安装底孔的尺寸公差，

　　底孔直径需要控制在8.2mm到8.5mm之间，孔壁需要去除毛刺，避免毛刺影响管体插入，或者导致铆接后螺母出现倾斜；第三是安装后的法兰面贴合度，铆接完成后需要确认法兰面完全贴合基材表面，没有翘起、间隙，避免螺纹锁紧时出现偏载，导致螺纹受力不均滑牙。和普通的压铆螺母相比，这款埃里克森结构的铆螺母对基材的硬度要求更低，即使是硬度较低的铝合金板、铜板，甚至部分硬质塑料板材，也能实现可靠铆接，不会出现压铆时基材变形、螺母压穿的问题；和焊接螺母相比，它不需要做焊接后的表面防腐处理，也不会因为焊接热应力导致基材变形，尤其适合不锈钢板、铝板等焊接难度较高的材料连接场景。在三维建模过程中，这类零件的建模需要重点关注几个结构细节：一是内螺纹的收尾结构，

　　要符合普通螺纹的收尾标准，避免螺纹加工到管体端部，导致端部变形时螺纹牙型损坏；二是管体端部的导入倒角，方便安装时顺利插入底孔，也能引导铆枪芯杆顺利进入螺母内部；三是法兰盘和管体的过渡圆角，避免应力集中，在铆接变形时过渡位置不会出现开裂问题；四是铆接变形区域的壁厚均匀性，保证铆接时各个方向的变形量一致，不会出现单侧变形过大导致的螺母倾斜。在设备装配的实际使用中，这类带法兰的铆螺母经常被用于设备外壳的面板固定、内部走线支架的安装、电气元件的安装固定等场景，尤其是在需要经常拆卸维护的位置，相比自攻螺钉连接，它的反复拆装性能更好，多次拆装也不会出现螺纹滑牙的问题，能够大幅提升设备的维护便利性。在一些有密封要求的装配场景中，还可以在法兰盘和基材之间增加密封垫片，利用法兰盘的大接触面实现密封效果，不需要额外设计密封结构，简化整体结构设计。需要注意的是，这类铆螺母的铆接作业需要匹配对应规格的铆枪头，铆枪头的端面要和法兰面完全贴合，铆接拉力要调整到合适范围，拉力过大会导致管体过度变形，挤压内螺纹导致螺纹通规无法通过，拉力过小则会导致铆接不紧，螺母能够在底孔内转动，无法正常使用。建模时如果需要做装配模拟，还要预留出铆接工具的操作空间，避免因为周围结构干涉，导致铆枪无法垂直对准螺母，出现铆接偏斜的问题。
