白车身焊接用气动夹紧工装结构

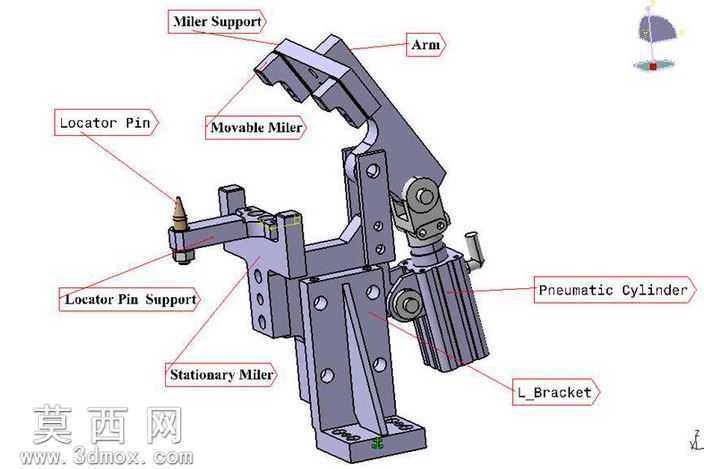

该三维模型为面向白车身焊接工序设计的气动夹紧工装，整体采用模块化建模思路完成全参数化构建，所有零件配合关系均在三维软件中完成干涉校验，确保实际加工装配后无运动卡滞问题。模型主体以L型安装支架为承载基座，基座表面预留多组标准安装孔位，可根据不同工位的装夹需求灵活调整固定位置，适配焊接生产线的多车型混线生产要求。工装的动力单元采用标准笔型气缸作为驱动源，气缸输出端通过铰接结构连接传动臂，传动臂与活动压块组成杠杆式压紧机构，可将气缸的直线往复运动转化为压块的圆弧摆动压紧动作，在保证足够压紧力的同时缩小整体安装体积。定位系统包含固定式定位销与定位销支撑座，定位销采用淬火钢材质建模，表面做耐磨硬化层的材质渲染处理，可精准插入白车身冲压件的工艺定位孔中，限制工件的X、Y向自由度，配合固定挡块与活动压块完成Z向的压紧限位，确保焊接过程中工件不会出现位移变形。模型中所有结构件均做了倒角、圆角的工艺细节处理，活动铰接位置预留了标准轴承与销轴的安装间隙，压块的压紧面根据白车身钣金的型面做了随形匹配设计，避免压紧过程中造成钣金表面凹陷。渲染阶段对不同功能零件做了区分材质设置：基座与支架采用发黑碳钢材质，传动臂与压块采用45号钢调质材质，气缸缸筒采用阳极氧化铝材质，定位销采用硬质合金材质，管路接口采用黄铜材质，通过材质差异清晰呈现各部件的功能属性与装配层级。设计过程中充分考虑了焊接工况的使用需求，整体结构避开了焊枪的作业路径，所有易损件均采用快拆式结构设计，无需拆解整个工装即可完成定位销、压块等损耗件的更换，大幅降低生产线的维护停机时间，同时气动驱动的方式相比手动夹紧可有效降低工人操作强度，提升焊接工位的装夹效率与装夹一致性，保证白车身焊接精度的稳定性。
