层叠式剪切工装模组结构设计

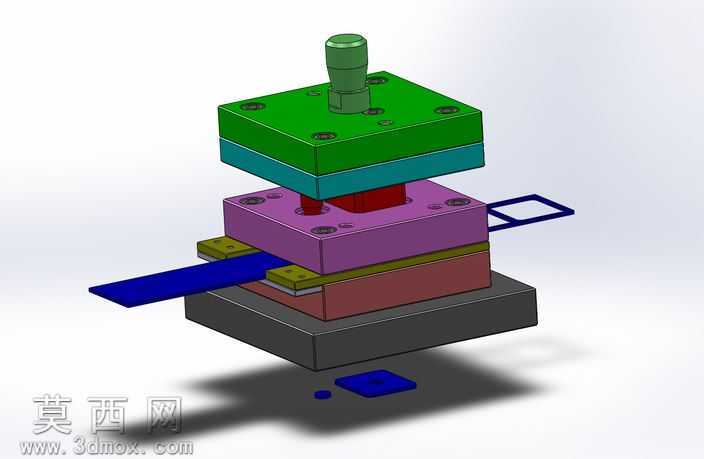

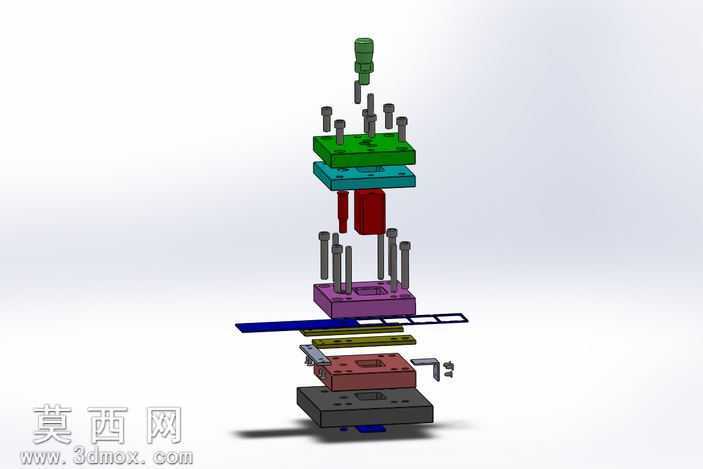

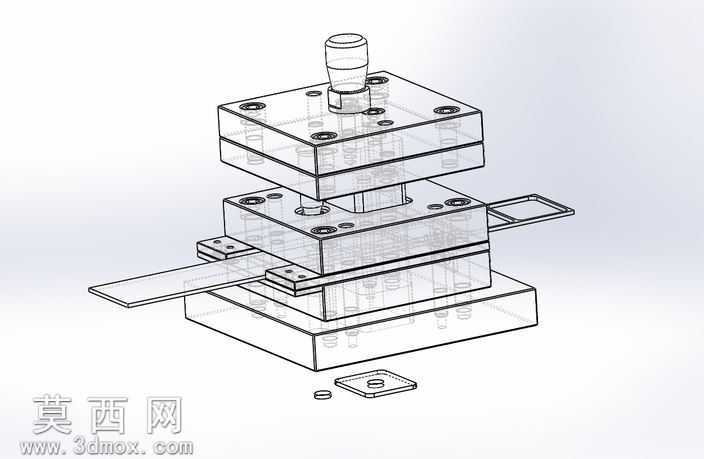

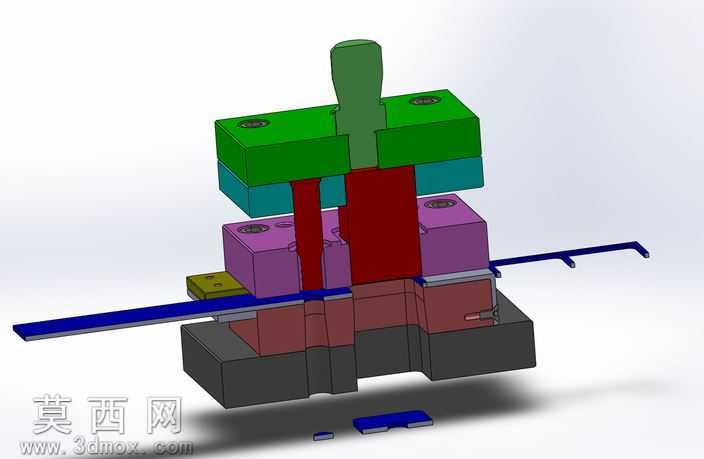

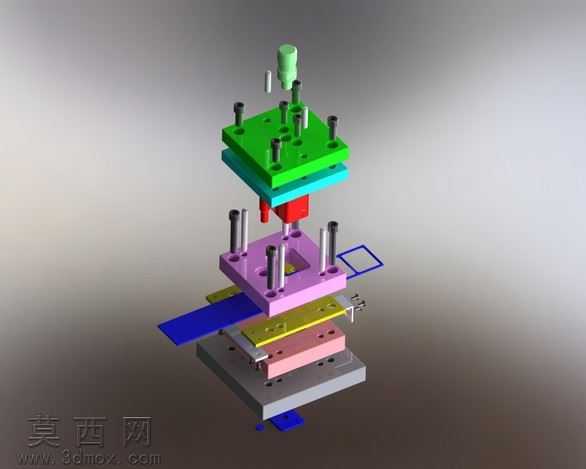

本作品为层叠式剪切工装模组的三维设计成果，整体采用分层堆叠的模块化结构搭建，在三维建模过程中严格遵循机械装配的公差配合规范，对每一层板件、定位销、连接螺栓以及功能组件都进行了独立参数化建模，确保各部件的尺寸精度与装配逻辑完全匹配实际加工需求。建模阶段先完成基座组件的搭建，底部基座采用厚重的块状结构设计，为整套工装提供稳定的支撑基础，上方依次排布下模固定层、板件导向层、中间承载层、剪切执行层以及顶部驱动连接层，各层之间通过精密导柱实现定位导向，保证上下运动过程中的同轴度与运动精度。渲染环节针对不同功能部件赋予了差异化的材质表现，基座与结构板件根据功能区分采用不同色彩的金属材质，直观区分各层的功能属性，导柱、螺栓等标准件采用亮面金属材质体现加工质感，驱动连接部位采用深色工程塑料材质还原部件的真实材质特性，整体渲染光影柔和，清晰展现出各部件的装配关系与结构层次。结构设计上充分考虑了工装的使用场景，板件导向层预留了长条状的板料通行通道，可适配不同宽度的待加工板件送料需求，剪切执行层集成了剪切刀具与复位弹性组件，可配合顶部驱动部件完成连续的板料剪切作业，各层板件之间预留了合理的安装间隙与运动行程，既保证了运动过程无干涉，也兼顾了后期维护拆装的便利性。设计思路围绕工装的实用性与通用性展开，采用模块化分层设计可根据不同的加工需求快速更换对应功能层的部件，无需重新制作整套工装，大幅降低了工装的改造成本与周期，所有标准件均采用通用规格，方便后期的备件更换与维护，整体结构紧凑，受力分布合理，可满足常规板料剪切加工的精度与强度要求。
