机用精密平口虎钳三维结构设计

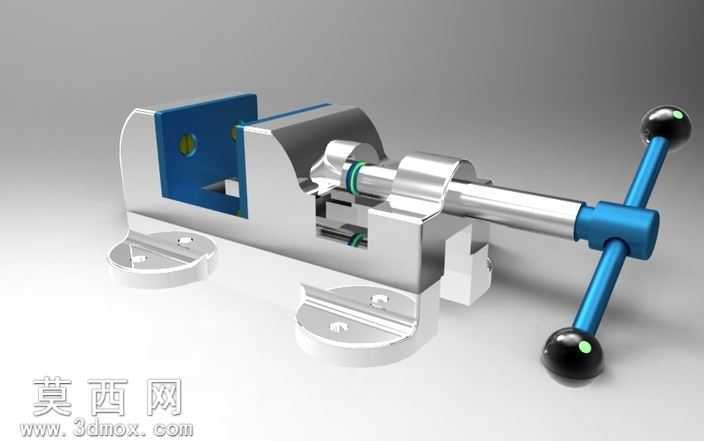

本作品为机用精密平口虎钳的三维参数化设计模型，整体采用模块化建模思路完成全结构搭建，建模过程中严格遵循机械加工工装的实际尺寸公差规范，对每一处装配结构都做了干涉校验，确保各活动部件的运动行程符合实际使用逻辑。模型整体分为固定钳身、活动钳身、传动丝杆、操作摇臂、夹持块、安装底座六大核心模块，固定钳身采用一体式铸造结构的建模逻辑，在侧壁预留了丝杆安装的同轴定位孔，同时在钳口位置设计了可更换的淬火夹持块安装槽，夹持块表面做了防滑齿纹的细节建模，还原实际产品夹持工件时的防滑性能。传动丝杆部分采用梯形螺纹的参数化建模，与活动钳身内部的螺母副做了精准的螺纹配合约束，可实现活动钳身的平稳直线进给，丝杆端部与固定钳身的连接处设计了止推轴承的安装位，降低转动操作时的摩擦阻力。操作摇臂采用十字穿杆式结构，两端的操作手柄做了球面防滑端头的细节建模，摇臂与丝杆端部采用方榫配合的连接结构，保证扭矩传递的可靠性。安装底座部分设计了两个带定位凸台的安装耳，预留了螺栓固定的通孔，可将虎钳稳定安装在机床工作台面，底座与固定钳身采用一体式建模，保证整体结构的刚性。渲染阶段采用工业产品级的材质赋予方案，固定钳身、活动钳身、底座等铸造件赋予银灰色磨砂金属材质，模拟铸铁喷塑的表面质感；传动丝杆、摇臂杆身赋予亮蓝色烤漆金属材质，与主体银灰色形成清晰的视觉区分，突出操作部件的识别性；手柄端头赋予亮黑色抛光塑料材质，搭配端部的绿色反光点缀，还原实际产品的操作端设计；夹持块、丝杆配合面等工作部位赋予高光亮面金属材质，体现淬火钢件的硬度质感。场景布光采用三点布光方案，主光源从侧上方打光突出结构的轮廓层次，辅光源补光消除暗部死黑，环境光添加柔和的反射贴图，让金属表面的反射效果更贴近真实工业产品的展示效果，整体渲染效果清晰展现了虎钳的装配关系与结构细节，可作为机械工装设计教学、五金产品结构展示的参考素材。
