小型水平轴风力发电装置结构设计

　　这套小型风力发电装置的结构设计，核心瞄准分布式离网供电场景的实际需求，可适配牧区散户供电、野外监测站点补能、海岛小型设施供电等无法接入集中电网的使用场景，也可作为风光互补供电系统的风能采集单元，搭配光伏组件实现全天候的能源补给。整套结构采用水平轴三叶片布局，这种布局经过长期工程验证，在低风速区间的启动性能与额定风速下的运转稳定性表现均衡，不会出现垂直轴风机在高风速下的扭矩波动过大问题，也能避免单双叶片布局的动平衡调校难度高、运转振动大的缺陷。

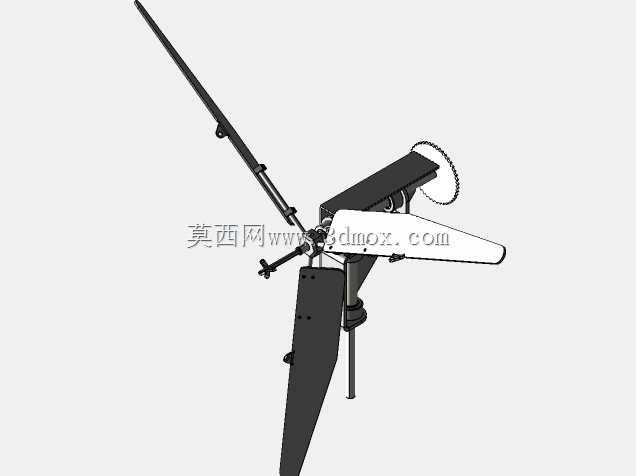

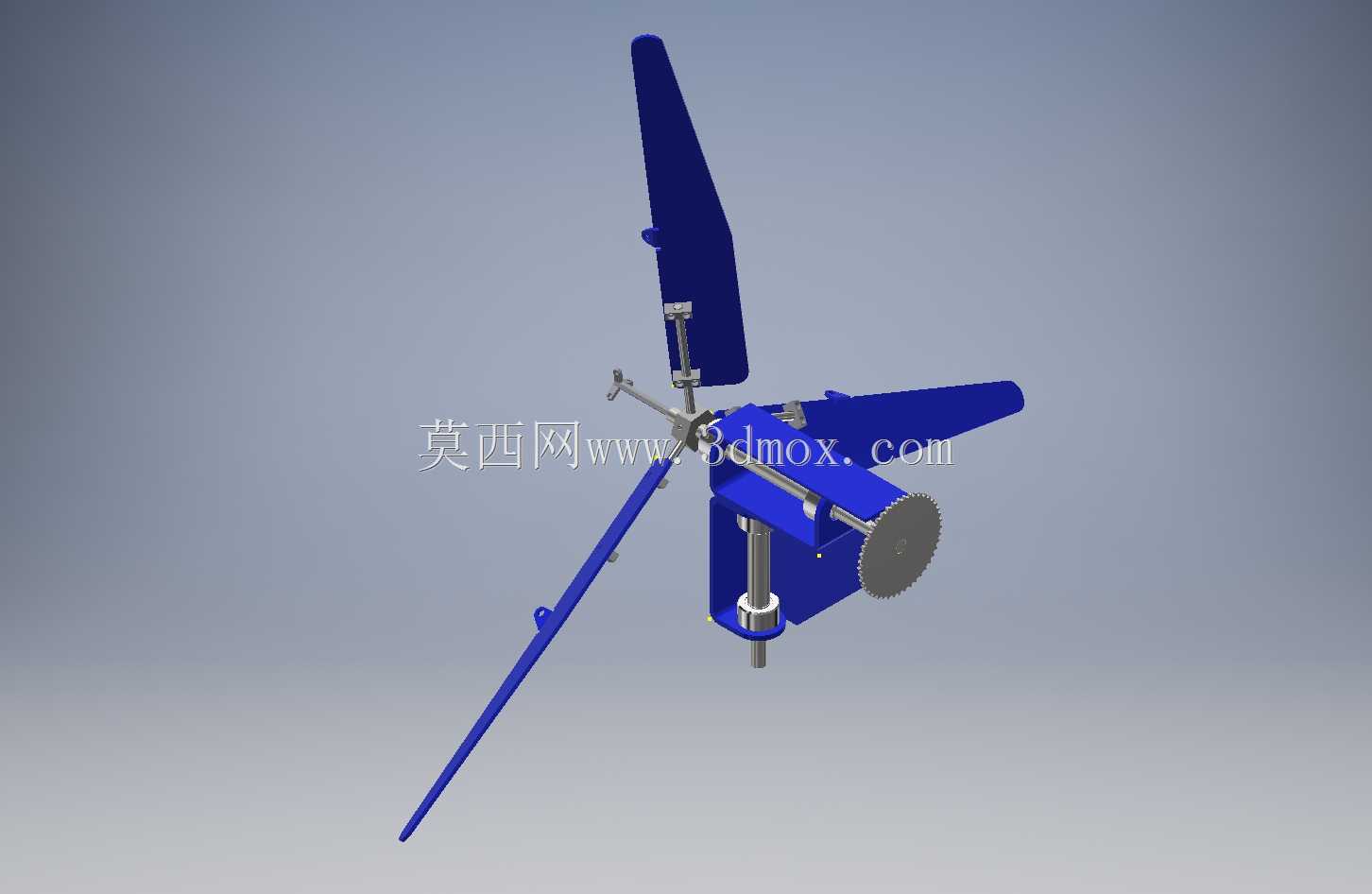

　　从结构组成来看，三片细长型叶片采用翼型截面设计，叶根位置通过可调角度的夹持结构与轮毂连接，安装时可根据使用区域的常年平均风速调整叶片安装角，在常年风速偏低的区域可适当增大安装角提升低风速启动扭矩，在常年风速较高的区域可减小安装角限制最高转速，避免转速过高导致的传动部件过载。轮毂直接连接主轴，主轴通过轴承座固定在主机舱内部的安装支架上，主轴末端装配直齿圆柱齿轮，可将叶片捕获的风能转化的旋转扭矩传递至后续的发电单元，齿轮的模数与齿数匹配经过扭矩核算，能覆盖3-20m/s风速区间的扭矩传递需求，不会出现低速下齿面压溃、高速下齿面胶合的失效问题。

　　主机舱采用封闭式盒型结构，既可以为内部的传动、发电组件提供防护，阻挡野外环境下的沙尘、雨水侵入内部造成部件锈蚀或卡滞，也作为整个装置的核心承载结构，连接叶片传动部分与尾部的尾舵调向机构。尾舵采用细长杆加尾舵板的结构，依靠风对尾舵板的作用力推动主机舱绕塔架轴线转动，始终让叶片迎风面正对来风方向，无需额外加装电控偏航系统，大幅降低了整套装置的结构复杂度与后期维护成本，这种被动偏航结构在小型离网风机上的应用已经非常成熟，调向响应速度完全能满足野外多变风向的使用需求。

　　安装边界方面，整套装置的塔架连接端采用标准法兰接口，可适配直径60-110mm的标准钢管塔架，法兰安装孔位采用通用环形排布，现场安装时无需额外打孔适配，只需匹配对应螺栓规格即可完成主机与塔架的固定。叶片旋转平面的最大扫掠直径控制在1.2m范围内，安装时只要保证叶片旋转平面周边1.5m范围内无突出遮挡物，就不会影响风能捕获效率，也能避免叶片运转时触碰周边障碍物造成损坏。主机舱整体重量控制在8kg以内，单人即可完成塔架顶端的主机安装作业，无需动用大型吊装设备，适配偏远地区的安装作业条件。

　　设计过程中重点考量了野外长期使用的可靠性，所有外露的连接部件都采用防松结构设计，叶片夹持位置、齿轮装配位置、尾舵固定位置都加装了防松垫圈与锁紧螺母，避免长期在振动工况下出现螺栓松动脱落的问题。轴承位置预留了润滑脂加注通道，日常维护时无需拆解主机舱即可完成轴承润滑保养，大幅降低后期运维的工作量。叶片采用高强度工程塑料材质的设计方案，既保证了叶片的结构强度能抵御12级以下的强风载荷，也控制了叶片自身重量，降低了主轴与轴承的径向载荷，延长传动部件的使用寿命。整套结构没有冗余的复杂构件，所有零部件都采用通用机械加工工艺即可生产，叶片可通过注塑工艺批量制造，金属结构件采用常规的铣削、钻孔工艺即可完成加工，生产制造成本可控，适合小批量加工制作与场景化改装适配。
