小型风力涡轮机配套微型发电装置结构

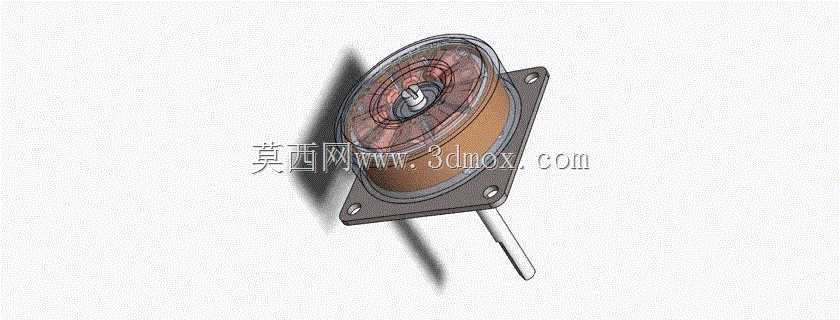

　　在分布式微能源供电场景中，这类适配小型风力涡轮机的微型发电装置，常被部署在户外监测点位、偏远区域低功耗传感节点、小型户外便携供电系统中，承担风能到电能的转换核心功能，区别于大功率并网型风电设备，这类微型发电单元更侧重低风速启动能力、紧凑安装空间适配性以及长期免维护运行的可靠性，能够在每秒2米左右的低风速条件下启动发电，适配城市楼宇间隙、山区零散风场、野外临时作业点这类风况不稳定、风速普遍偏低的应用场景。从结构设计逻辑来看，该发电装置采用外转子结构布局，转子部分直接与风力涡轮的风轮输出端连接，省去了额外的传动变速结构，既降低了整体传动损耗，也减少了故障发生的概率，转子外壳集成了导磁与防护双重功能，外壳边缘做了圆角过渡处理，

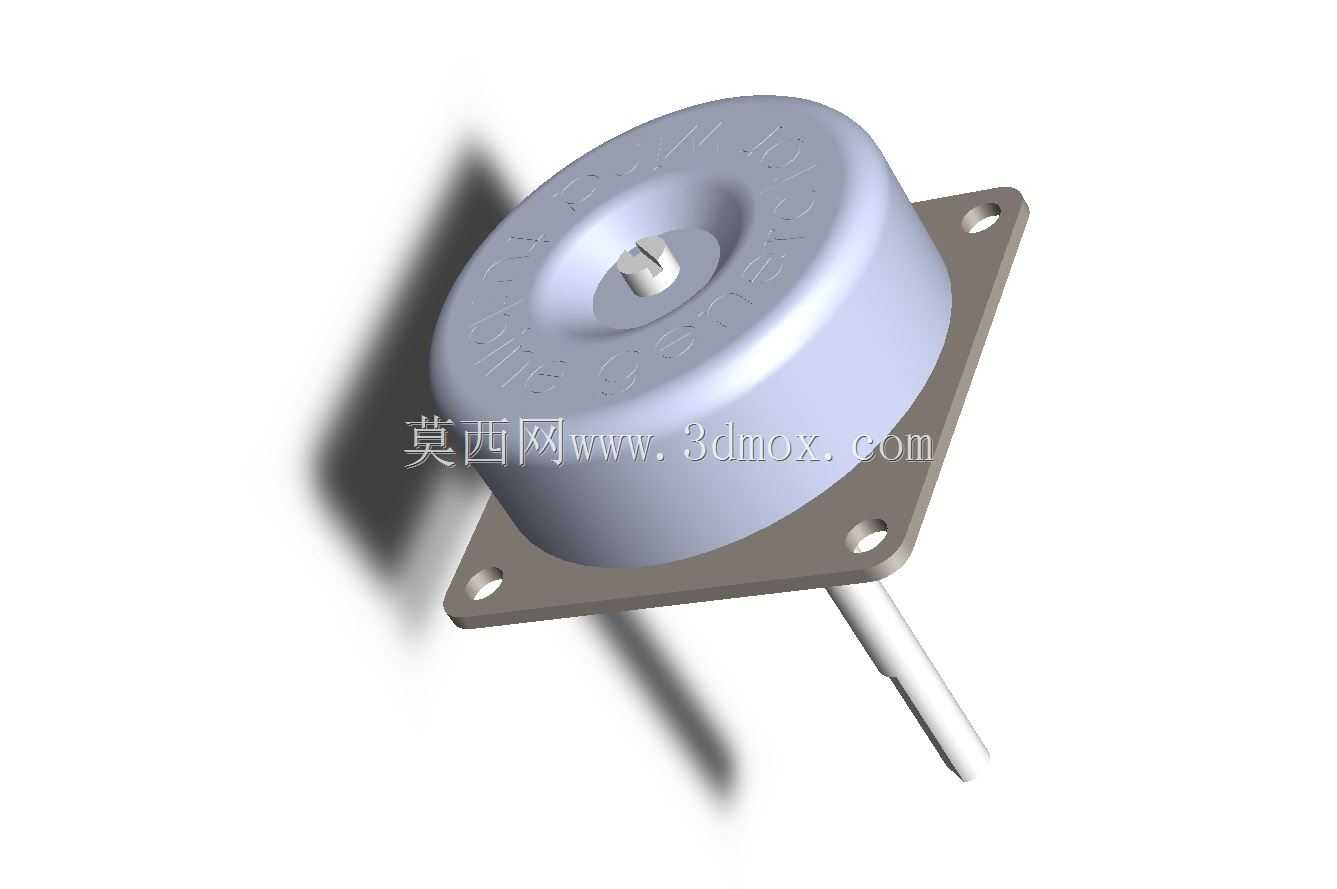

　　避免户外安装时的尖锐边角磕碰，同时外壳表面做了氧化防护层处理，能够应对户外高湿、盐雾等复杂环境的侵蚀。定子绕组采用集中式绕线方案，绕组排布紧密，在有限的腔体空间内最大化铜线填充率，提升发电效率，定子铁芯采用高导磁硅钢片叠压而成，叠片间做绝缘处理，降低涡流损耗带来的发热问题，在持续运行工况下能够将绕组温升控制在合理区间，避免高温导致的绝缘层老化加速。安装端采用方形法兰安装结构，法兰四个角预留标准安装孔位，安装孔位的同轴度、孔距公差控制在机械安装通用公差范围内，能够直接适配常规的小型风力涡轮机安装支架，不需要额外做安装转接件设计，法兰端面与安装基准面的平面度做了严格控制，保证安装后整机的同轴度，避免运行过程中出现偏磨、振动异常的问题。

　　输出轴采用不锈钢材质，轴伸端做了轴径公差匹配设计，能够直接与风轮轮毂配合，轴与端盖配合处设置了双唇式密封圈，阻挡户外环境中的粉尘、水汽进入发电腔体内部，保护内部绕组与轴承结构。轴承选用低摩擦深沟球轴承，双侧带密封盖，润滑脂采用长寿命低温润滑脂，能够在零下二十摄氏度到零上六十摄氏度的环境温度区间内稳定运行，不需要频繁补充润滑脂，适配野外无人值守的使用需求。从安装边界尺寸来看，该发电装置整体径向尺寸控制在极小范围内，轴向长度紧凑，不会给小型风力涡轮的整体配重带来过多负担，整机重量控制合理，能够降低安装支架的承重要求，在便携类风电应用场景中，也能减少整体携带负重。出线端从装置侧部引出，出线位置做了防水固定接头处理，线缆采用耐候性户外线缆，

　　能够长期承受紫外线照射、温度交变带来的老化影响，接线端预留足够的线长，方便用户后续连接整流稳压模块、储能电池等配套组件。在实际选型适配过程中，这类微型发电装置的输出特性需要匹配后端整流电路的输入参数，设计时已经考虑到不同转速下的电压输出范围，能够配合常规的小型风电整流稳压模块，输出稳定的直流电压给后端负载供电，不需要额外做复杂的电压匹配电路设计。结构设计过程中，对转子的动平衡做了校准处理，在额定转速范围内运行时，整机振动量控制在极低水平，不会因为振动导致连接螺栓松动、风轮运行抖动等问题，提升长期运行的稳定性。端盖与主体壳体的连接采用精密止口定位，连接螺丝均匀分布在圆周方向，保证装配后各部件的同轴度，同时止口位置设置密封胶圈，实现腔体的IP65级防护能力，能够应对户外暴雨、扬尘等恶劣天气。不同于常规的小型发电装置，该结构专门针对风力涡轮的运行特性做了优化，转子的转动惯量匹配小型风轮的转动特性，在风速波动时能够更好地捕捉风能，不会因为转动惯量过大导致低风速下无法启动，也不会因为转动惯量过小导致风速波动时输出电压波动幅度过大，配合后端的小容量储能电容，就能够实现平稳的电能输出。在实际工程应用中，这类装置还可以被改造用于小型水力发电、人力驱动发电等其他微能源采集场景，只需要更换输入端的连接结构，就能够适配不同的动力输入形式，结构本身的通用性较强，核心发电单元的设计冗余充足，能够覆盖不同微功率供电场景的使用需求。
