垂直轴风力机叶片气动结构设计方案

　　在分布式风能开发场景里，垂直轴风力机的适配性远高于传统水平轴机型，尤其是在城市楼宇顶部、农牧区零散供电点、山区通信基站供电这类风向多变、紊流占比高的工况下，不需要对风偏航的结构特性让整机故障率大幅降低，而叶片作为整机捕获风能的核心部件，其气动外形与结构强度直接决定了整机的发电效率与运行寿命。做这套叶片设计的时候，最先要锚定的是安装边界条件，常规小型垂直轴风机的回转直径多控制在1.2米到3.6米区间，对应单支叶片的弦长从120毫米到280毫米不等，叶高和回转直径的比值通常取0.8到1.2，这个比例区间能在保证扫风面积的同时，避免叶片过长引发的悬臂振动问题，安装端采用标准的法兰对接结构，

　　法兰盘上的螺栓孔位按照通用风机主轴的安装尺寸做适配，孔距公差控制在±0.2毫米以内，保证和不同厂商的主轴、轮毂都能实现无应力装配。从功能特性来看，垂直轴叶片和水平轴叶片的受力逻辑完全不同，水平轴叶片在旋转过程中每个截面的来流攻角相对稳定，而垂直轴叶片在回转一周的过程中，攻角会在正负区间持续变化，很容易出现动态失速的问题，所以在翼型选择上没有照搬航空翼型，而是针对低风速区间做了修型，叶片前缘做了小半径的钝化处理，能推迟失速涡的脱落，尾缘做了微小的斜切处理，降低叶片尾迹对后续叶片的气动干扰，在3m/s到12m/s的常用风速区间里，这套叶片的风能利用系数能稳定在0.32以上，比同尺寸常规翼型叶片的捕风效率高8%左右。

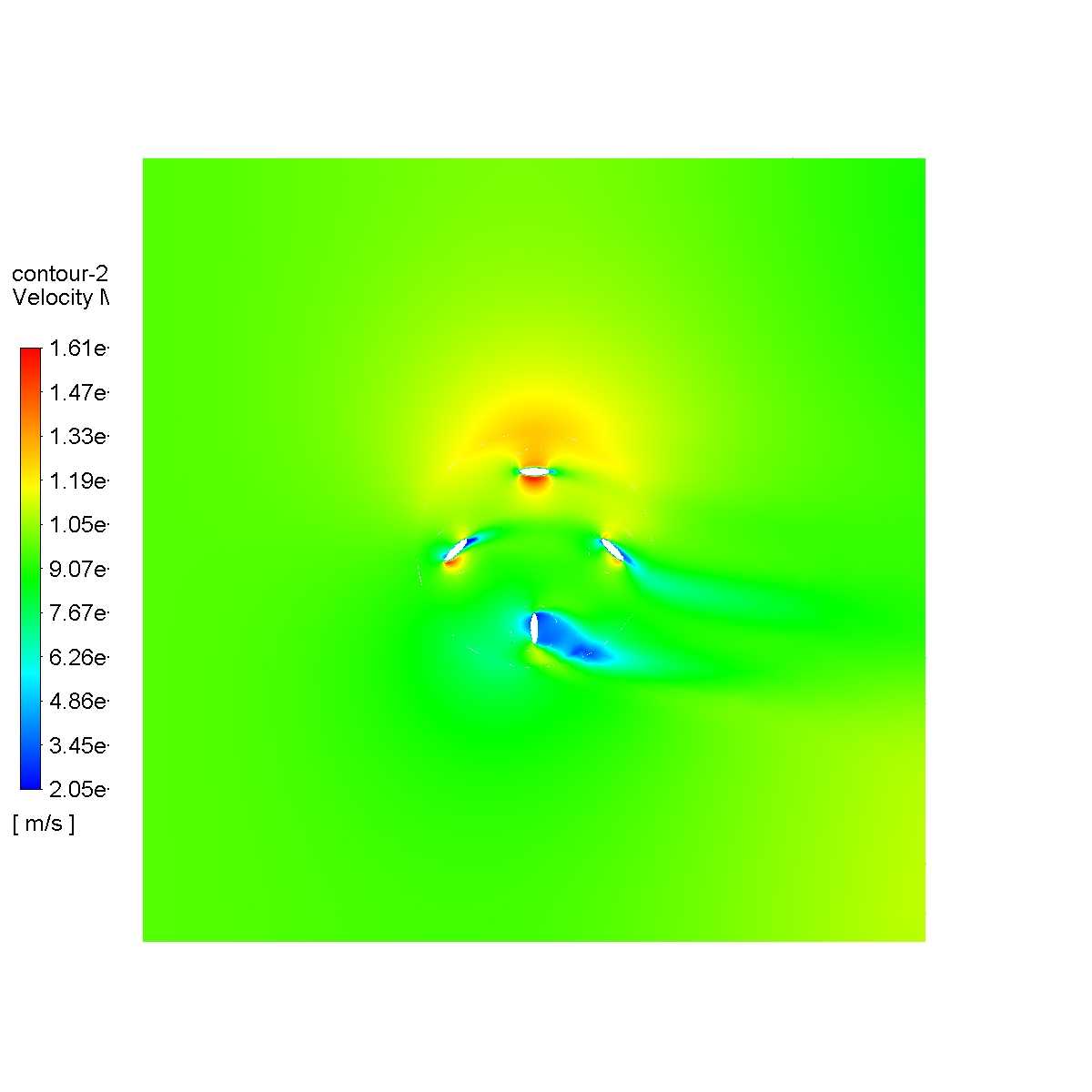

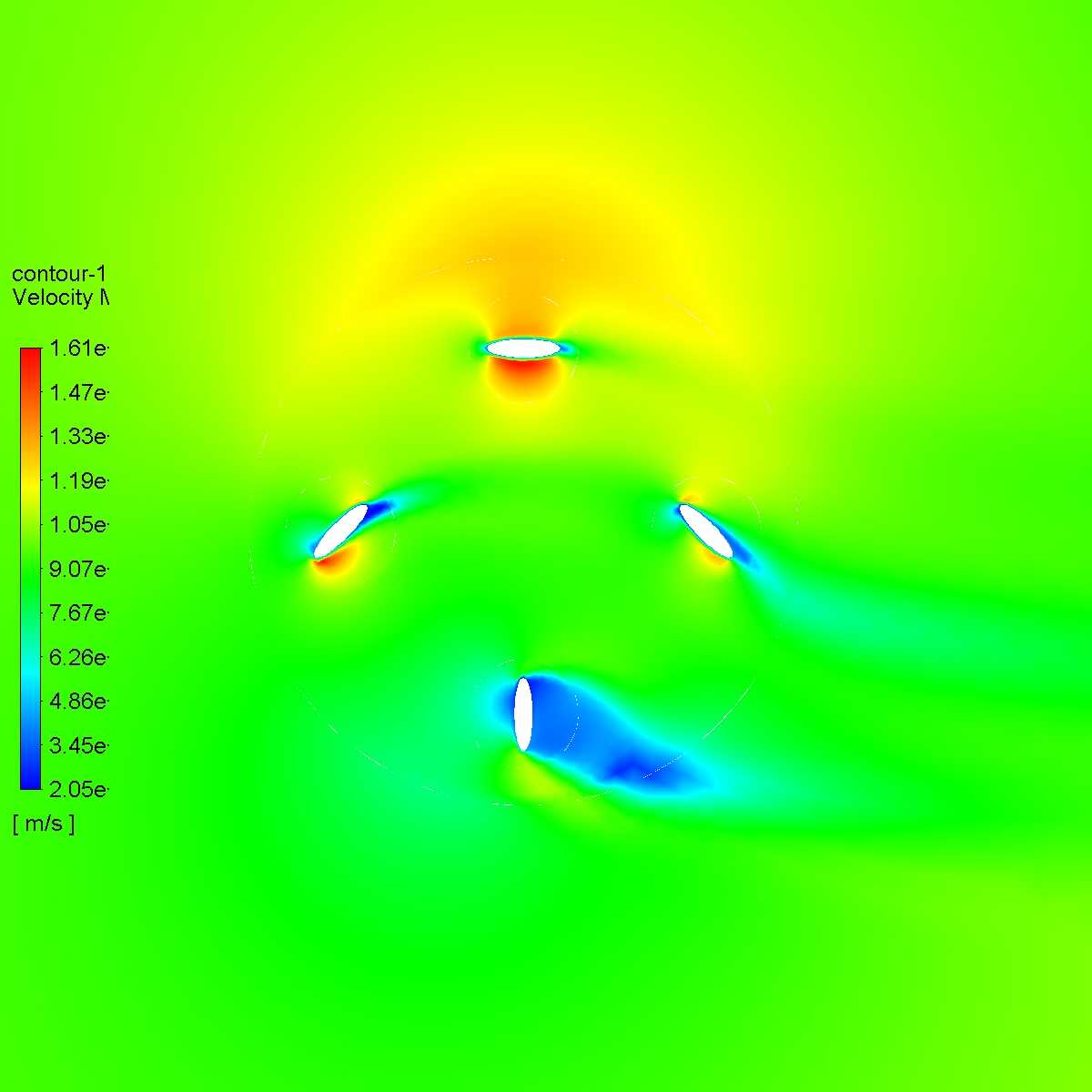

　　设计过程中需要兼顾气动性能与结构可靠性，叶片主体采用空心薄壁结构，壁厚从根部到叶尖做渐变处理，根部因为要传递全部的气动扭矩，壁厚设置为8毫米，内置两道纵向加强筋，提升根部的抗扭刚度，往叶尖方向壁厚逐步递减到3毫米，在保证整体强度的前提下控制叶片自重，单支2米级的叶片重量控制在7.2公斤以内，降低轮毂和主轴的静载荷，也能减少启动时的惯性阻力，让整机的切入风速降低到2.5m/s，适配更多低风速区域的应用需求。流场验证环节需要覆盖不同尖速比下的气动表现，当尖速比在2.0到3.5区间时，叶片表面的压力分布均匀性最好，不会出现局部压力突变引发的结构疲劳，针对叶片旋转过程中出现的动态失速问题，

　　在叶片展向的1/3和2/3位置做了微小的涡流发生器结构，这些微型凸起结构能打散叶片表面的大尺度分离涡，降低失速工况下的气动载荷波动，让整机运行时的振动幅值降低15%左右。实际应用中，这类叶片还要考虑户外长期运行的耐候性，外形设计上避免出现积水积灰的死角，叶片表面做光滑的流线过渡，没有突兀的凸起或者凹陷，减少风沙、雨雪对叶片表面的冲蚀，安装时叶片和轮毂的连接位置设置了定位止口，不需要现场做角度调试，装配时只要把止口对准轮毂卡槽，拧紧固定螺栓就能完成安装，大幅降低现场施工的难度。另外针对不同的应用场景，叶片的安装角度预留了±2度的调节余量，在高海拔低空气密度区域，可以适当增大安装攻角提升低风速下的启动力矩，在沿海高风速区域，可以适当减小攻角降低极端风速下的结构载荷，让同一套叶片能适配不同区域的风资源特性，不需要重新开模生产，降低装备的整体制造成本。从结构受力的角度看，叶片在旋转过程中除了承受气动推力，还要承受自身旋转带来的离心力，所以在材料选型匹配的结构设计上，叶片的重心位置严格控制在安装法兰的中心轴线上，避免旋转时出现不平衡离心力引发的整机振动，叶尖位置做了圆弧收边处理，避免尖端放电问题，适配雷电多发区域的户外使用需求。
