多弯折带安装孔钣金结构件设计

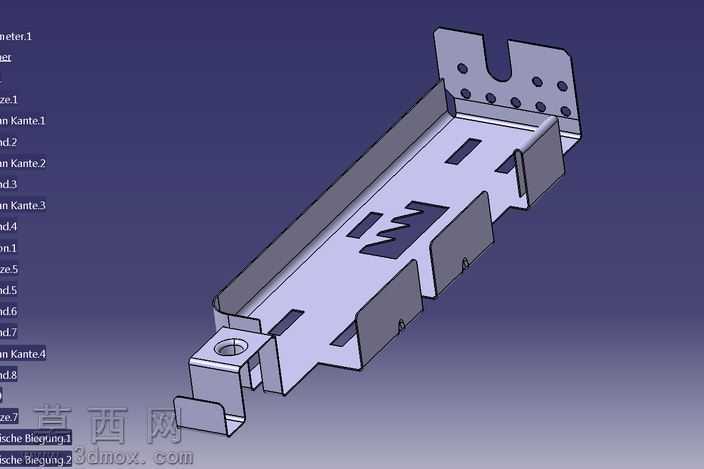

本钣金结构件采用三维参数化建模方式完成全流程设计，建模阶段严格遵循钣金加工工艺准则，先以基础平板特征构建零件主体基底，再依次添加多道折弯特征，每道折弯的折弯半径、折弯扣除值均按照常规冷轧钢板的加工参数预设，确保后续展开下料的尺寸精度符合生产要求。零件主体为长条形槽型结构，两侧设置多组向外延伸的定位卡扣，卡扣边缘做了倒角处理，既避免装配时划伤操作人员，也能减少装配过程中的卡滞问题。零件一端设计有带圆孔的弯折安装耳，圆孔尺寸适配标准紧固件规格，可实现与配套构件的快速螺接固定；另一端设置U型开口槽，能够快速卡入对应定位轴，实现无工具快速预定位。零件平面区域排布多组圆形安装孔与异形定位槽，孔位间距、槽型尺寸均经过装配公差校核，保证与对接零件的配合精度。建模过程中同步完成了钣金展开图的参数联动，当调整折弯角度、孔位位置时，展开下料图会自动更新尺寸，大幅提升设计迭代效率。材质方面预设为常用镀锌钢板材质，渲染阶段赋予了金属哑光质感，还原真实钣金件的表面纹理，同时通过不同角度的环境光渲染，清晰展示各折弯处的结构细节与棱角过渡。整体设计兼顾了结构强度与装配便捷性，多组卡扣与孔位的组合设计让该零件可同时实现定位、固定、限位多重功能，槽型主体结构也能为配套安装的元器件提供防护与支撑作用，所有结构特征均避免了小于板厚的内尖角，防止加工时出现应力集中开裂问题，完全适配常规冲压、折弯的钣金加工工序，无需特殊定制工装即可完成批量生产。
