适配iPhone5s的双色注塑防护手机壳结构设计

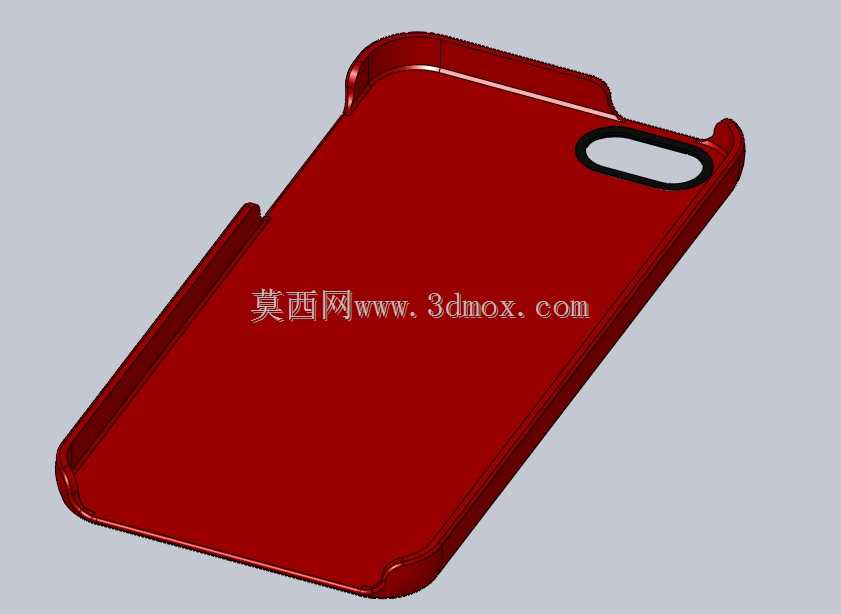

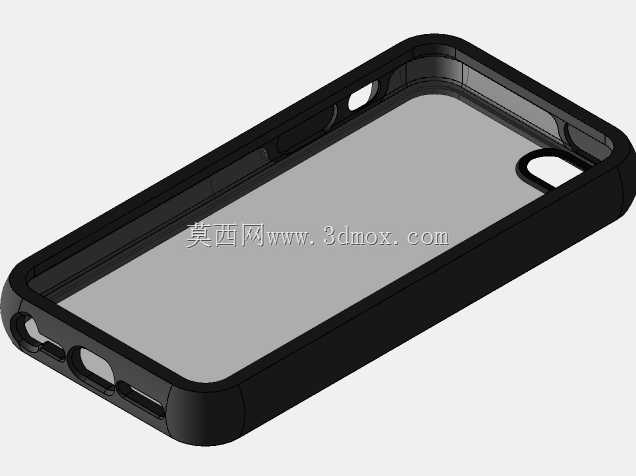

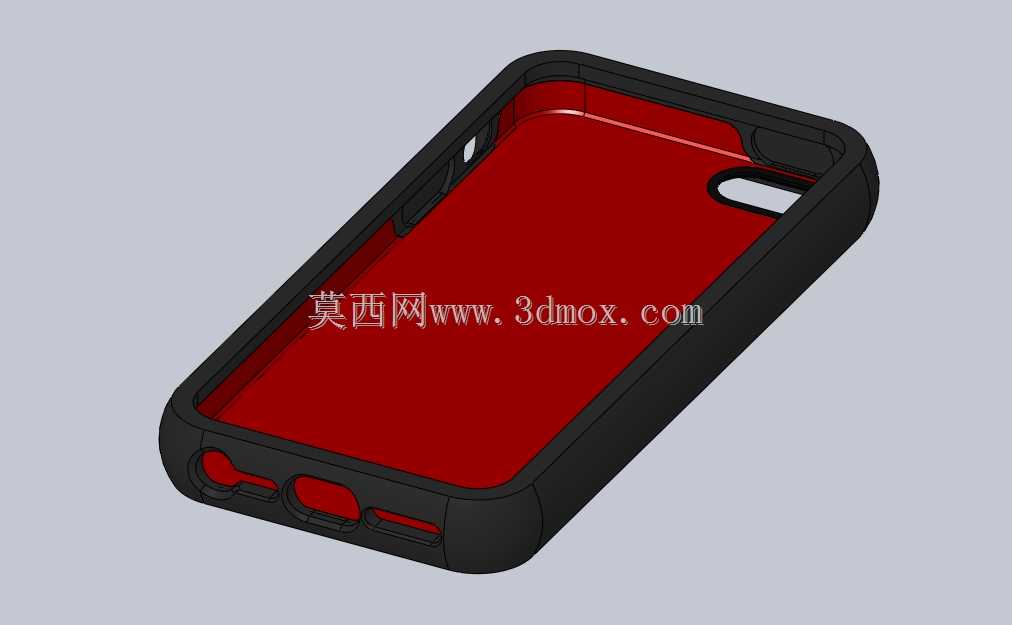

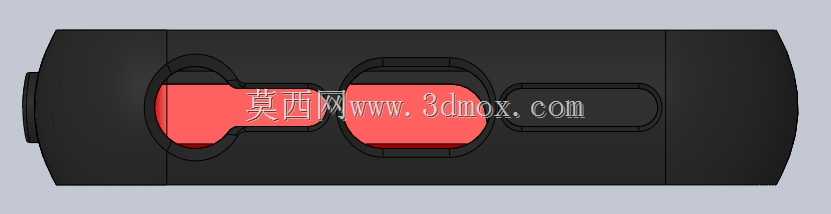

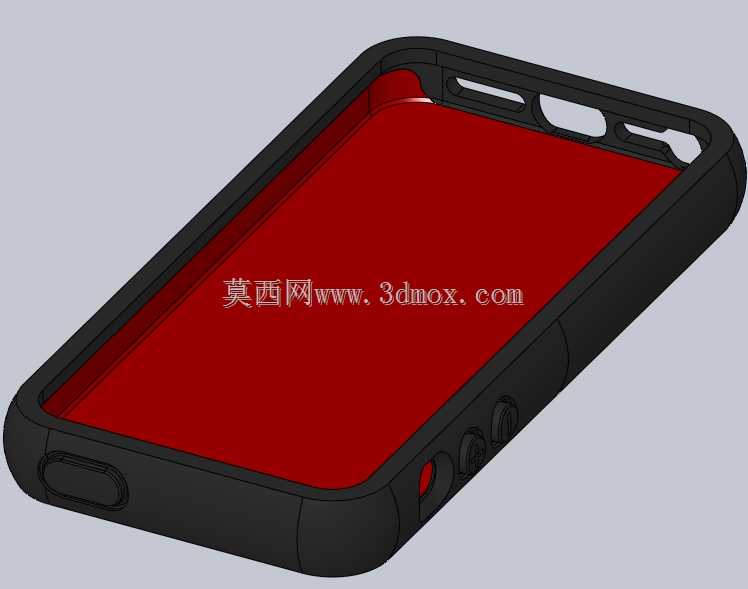

　　日常消费电子配件的结构设计中，手机防护壳的开发始终围绕防护性能与握持手感的平衡展开，这款适配iPhone5s的防护壳采用内外双色双材质结构，外层选用高韧性硬质工程塑料提供整体结构支撑，内层贴机侧采用高弹性软质缓冲材料，可在设备发生跌落、磕碰时吸收冲击能量，避免外力直接传递到手机机身造成边框变形、屏幕碎裂等损伤。从实际使用场景出发，这款手机壳的结构设计充分考虑了日常握持的防滑需求，外层硬质壳体边缘做了微弧收边处理，既不会过度增加整机握持厚度，又能在手持时形成贴合手掌弧度的支撑面，减少日常使用中手机从手中滑脱的概率。壳体的开孔定位完全匹配iPhone5s的机身接口布局，底部预留了充电接口、音频输出孔以及扬声器出声位的精准避让空间，

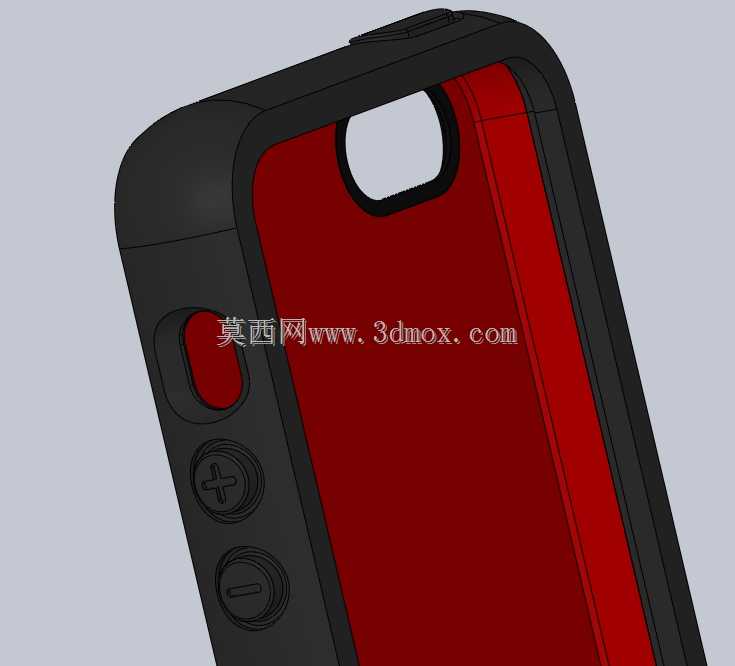

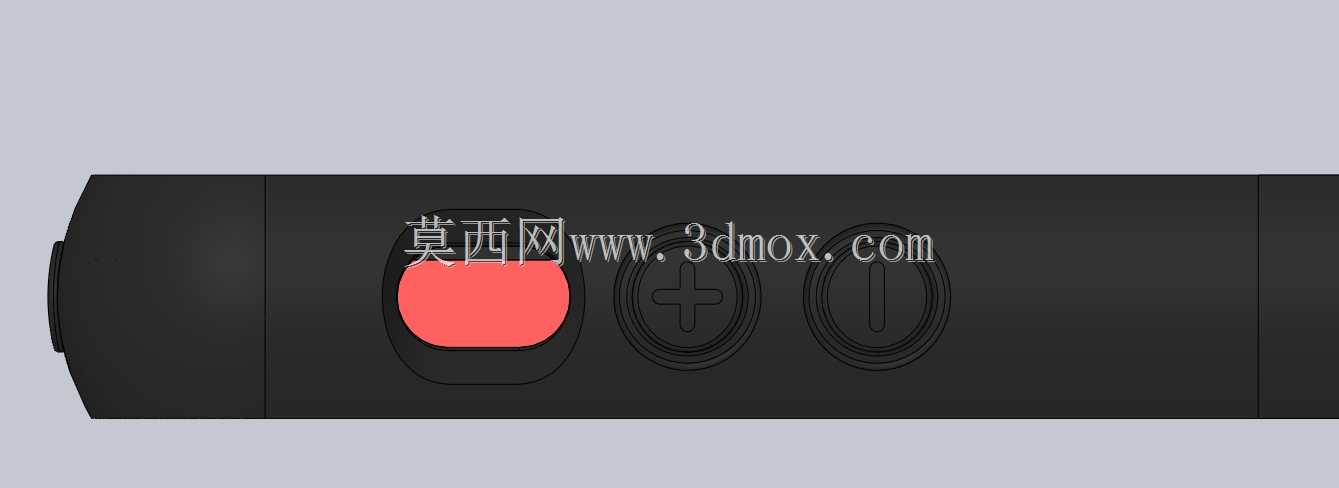

　　开孔边缘做了0.3mm的倒角过渡，避免长期插拔充电接头时刮伤接头表面，同时也不会遮挡扬声器的出声路径，保证音频播放的声场不受壳体遮挡影响。机身侧部的按键位置做了一体式的按压凸台设计，凸台与壳体本体通过薄壁柔性连接，按压时的反馈力度与裸机按键手感保持一致，不会出现按键卡顿、按压力度过大的问题，同时凸台完全覆盖侧部按键缝隙，可阻挡日常使用中的灰尘、汗液从按键缝隙进入手机内部，提升设备在复杂使用环境下的防护能力。背部的摄像头开孔位置做了0.5mm的凸起围边，当手机背面朝下放置在桌面等平面时，围边会先于摄像头镜片接触平面，避免镜片直接与硬质平面摩擦产生划痕，同时围边的内径尺寸略大于摄像头模组的外径，不会遮挡摄像头的拍摄视角，

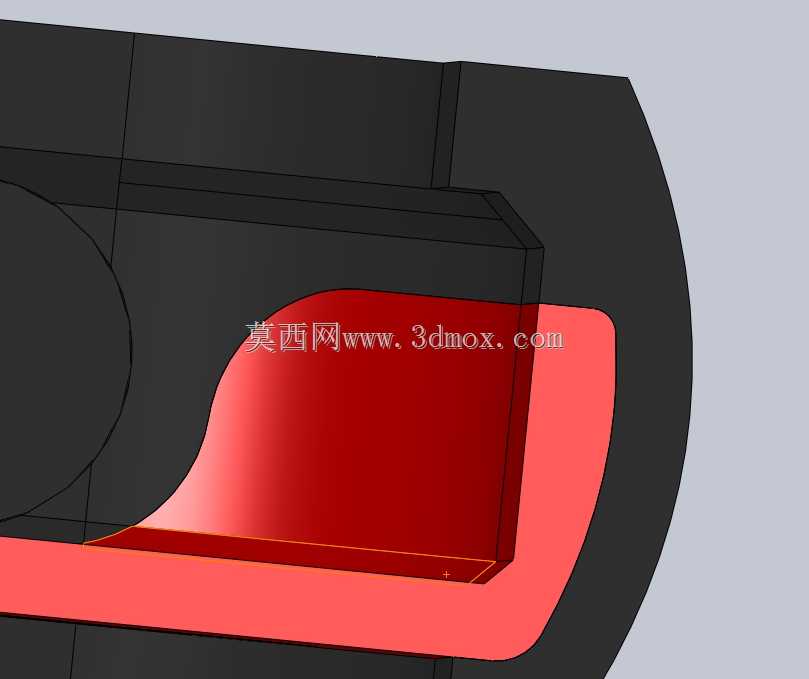

　　也不会影响闪光灯的补光效果。在结构设计的细节处理上，壳体与手机的配合间隙控制在0.1mm以内，既保证壳体可以顺畅套入手机，又不会出现装配后壳体松动、晃动的问题，内层软质缓冲层在壳体装配完成后会与手机边框形成轻微的过盈配合，进一步提升装配后的贴合度，避免长期使用后壳体与手机之间出现相对位移。壳体的边角位置做了加厚的缓冲结构设计，这是因为日常使用中手机跌落时，边角位置是最容易先接触碰撞面的部位，加厚的缓冲结构可以在碰撞发生时通过自身的形变吸收更多冲击能量，将传递到手机边角的冲击力降低到安全阈值以内，减少边角磕碰造成的机身凹痕、内部元器件松动等问题。从注塑生产的工艺角度考虑，这款双色壳体的硬胶层与软胶层结合位置做了锯齿状的咬合结构设计，

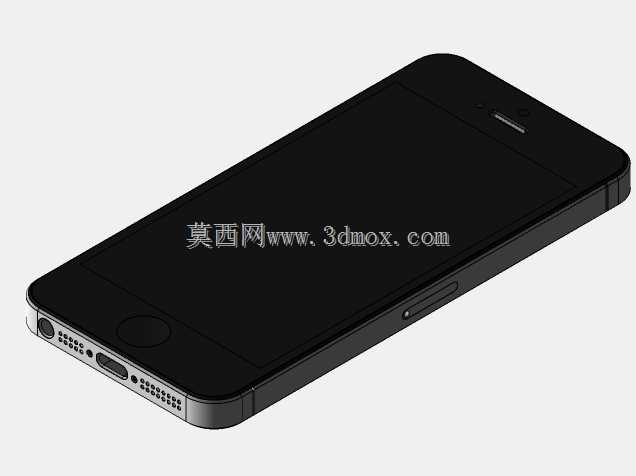

　　可提升两种不同材质结合面的连接强度，避免长期使用后软胶层与硬胶层出现脱层、分离的问题，同时壳体的壁厚设计保持均匀过渡，最薄位置不小于0.8mm，最厚位置不超过1.8mm，避免注塑生产过程中出现缩痕、翘曲等成型缺陷，提升量产时的成品率。壳体的内表面做了细微的磨砂纹理处理，既可以减少壳体与手机后盖之间的摩擦刮伤，又能在两者之间形成微小的空气流通层，避免手机长时间使用发热时，壳体与后盖之间因为密闭空间出现热量积聚的问题，帮助机身更好地散发热量。在安装边界的设计上，这款壳体的整体装配公差控制在±0.05mm，完全适配iPhone5s的123.8mm×58.6mm×7.6mm机身尺寸，套入壳体后整机的厚度增加不超过1.5mm，不会过度影响手机的便携性，同时壳体边缘高出手机屏幕表面0.2mm，当手机屏幕朝下放置时，屏幕不会直接接触放置平面，减少屏幕被刮花的风险。
