家用卫星接收机顶盒塑料外壳结构设计

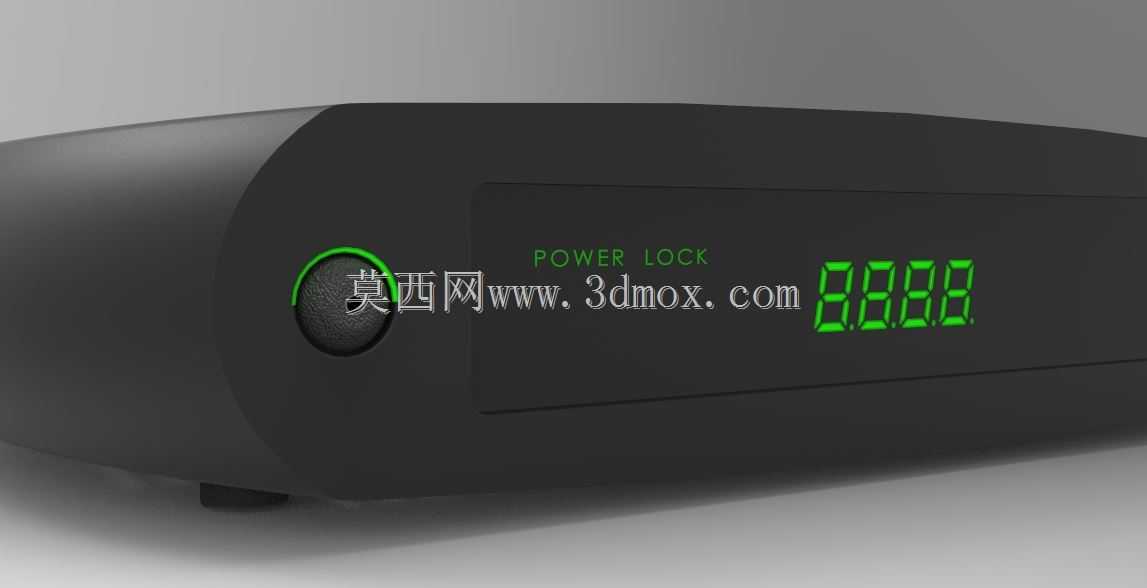

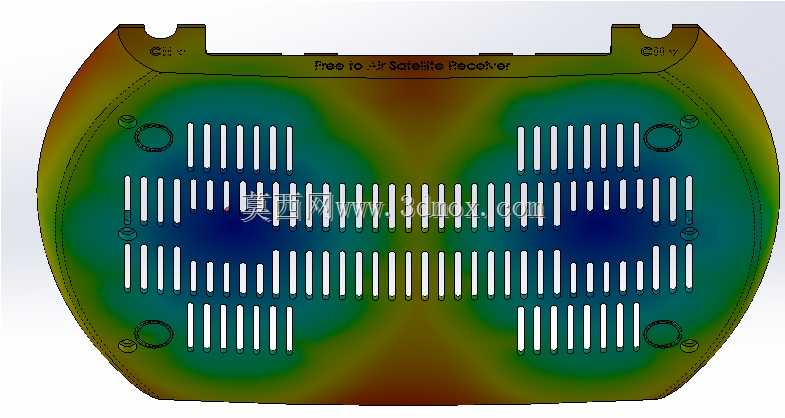

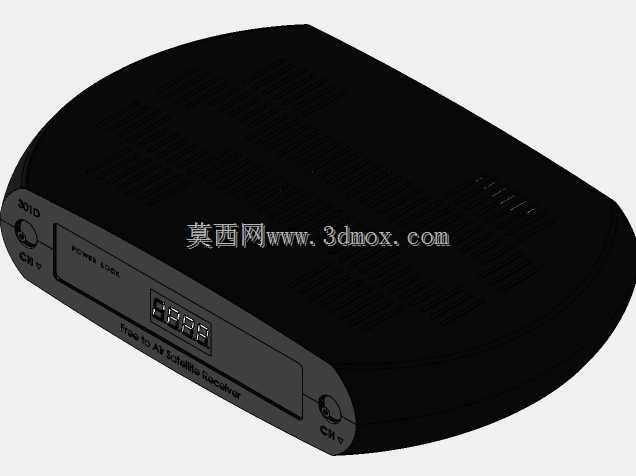

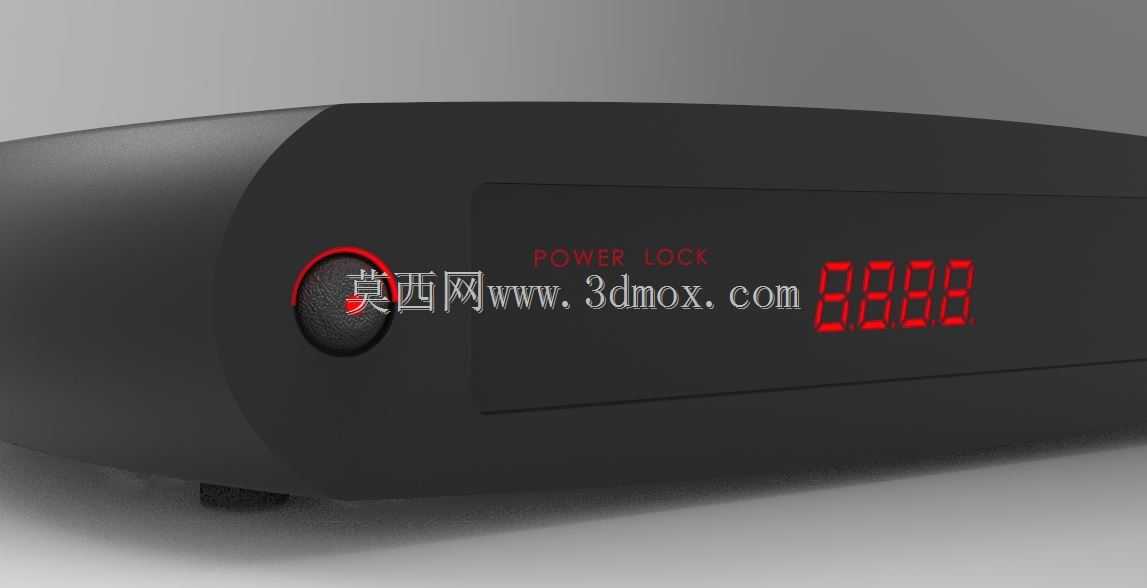

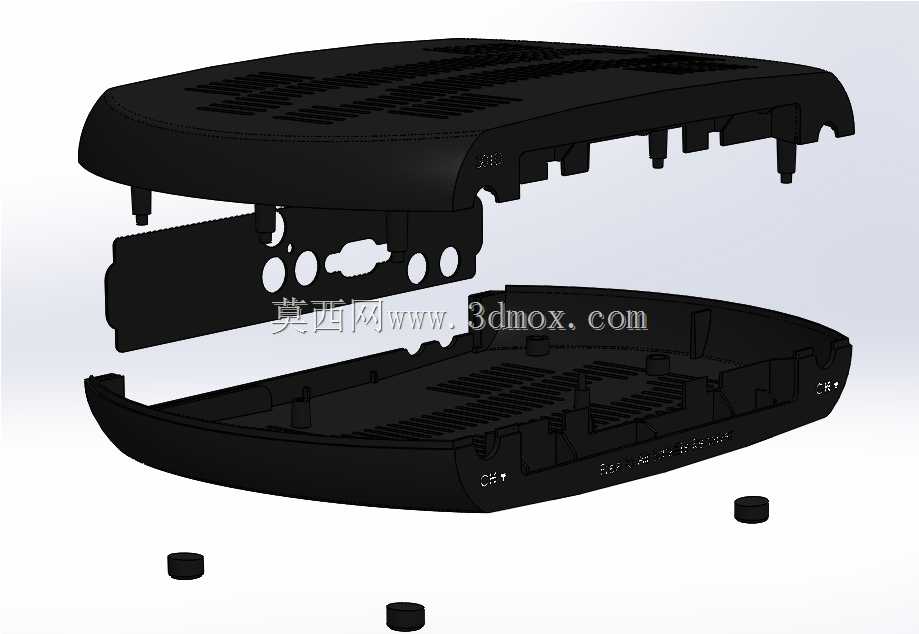

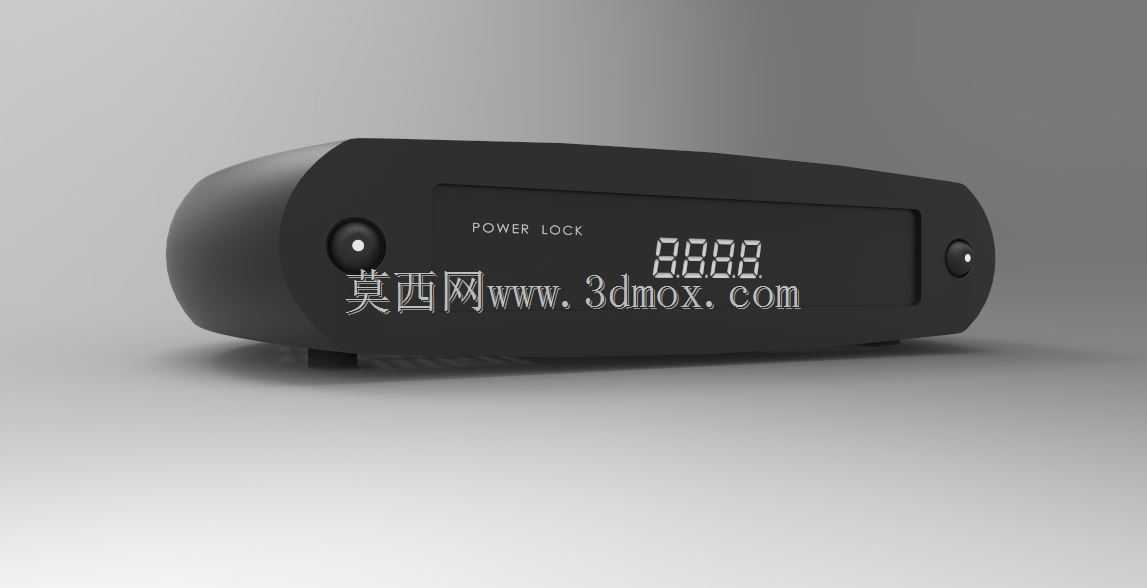

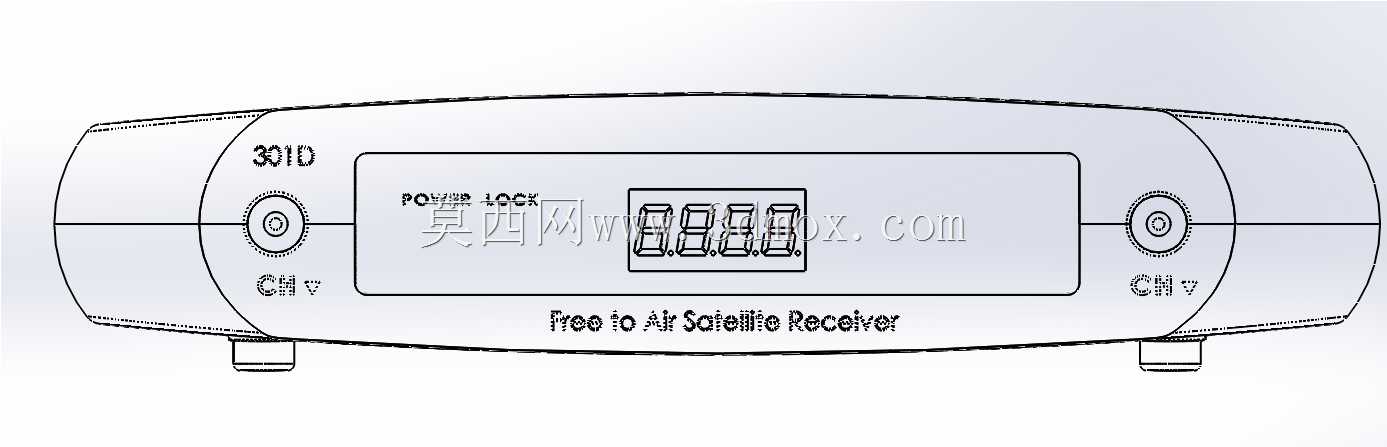

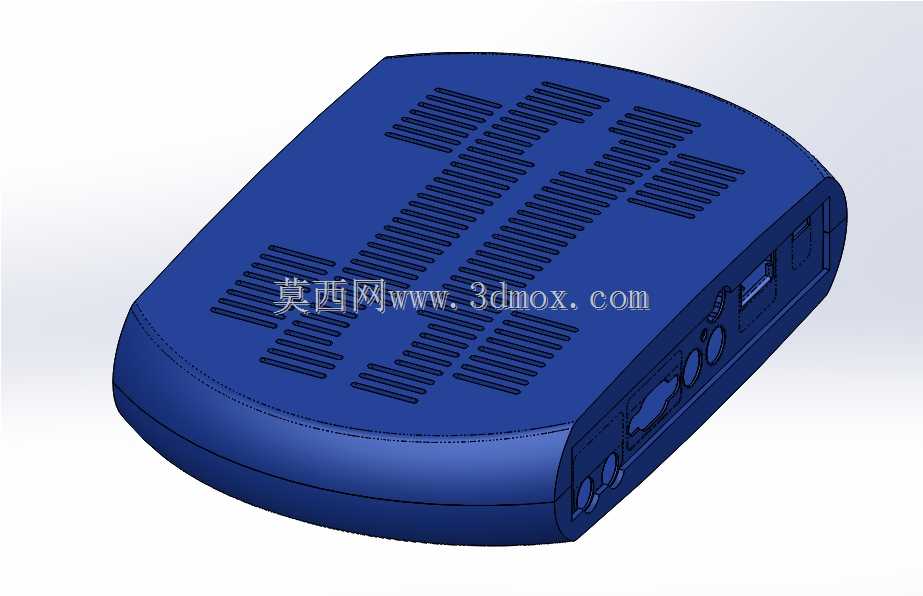

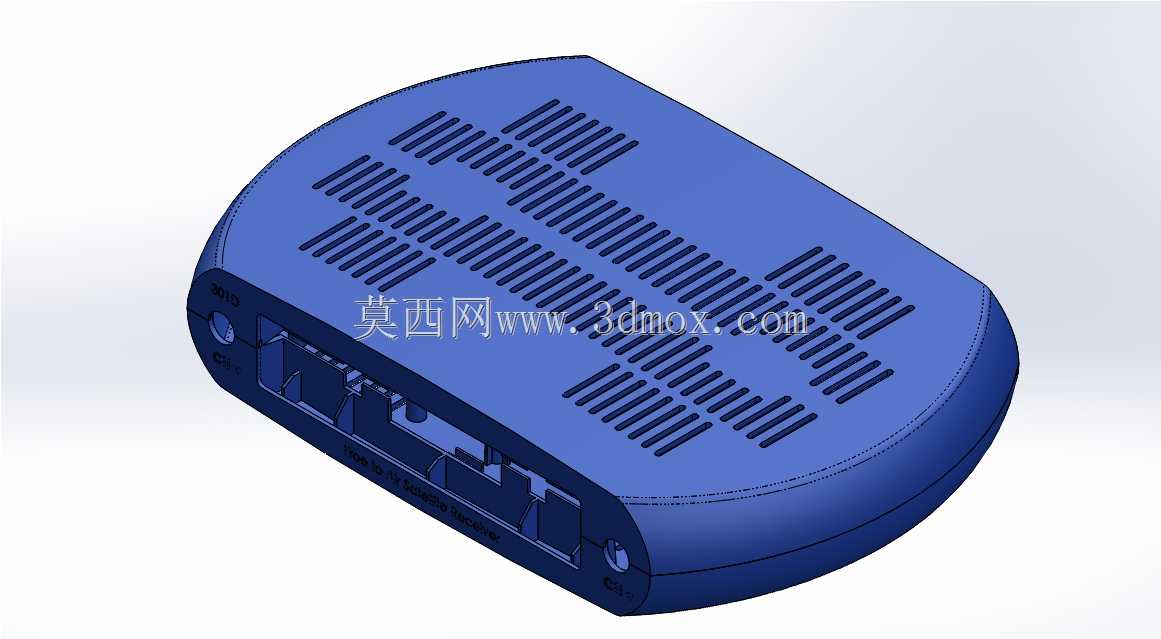

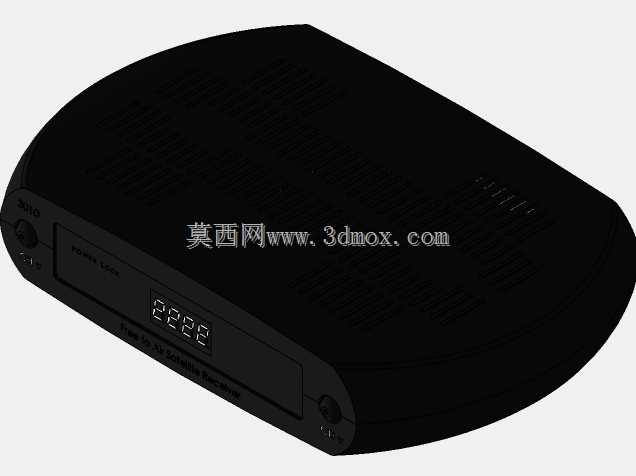

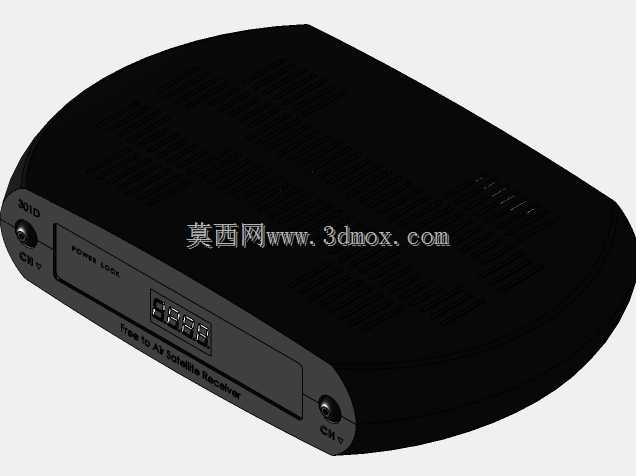

　　这款卫星接收设备的塑料外壳，是面向民用卫星信号接收终端开发的结构承载件，主要应用于家庭、小型办公场所的卫星电视、卫星数据信号接收终端场景，作为内部解码主板、信号调谐模块、电源组件、接口模组的防护与安装载体，日常使用中需兼顾内部元器件防护、散热通风、接口对位、安装固定等多重工程需求。从结构设计逻辑来看，外壳采用上下扣合的分体式结构，整体轮廓做了单侧圆弧过渡处理，区别于传统方正机顶盒的生硬棱角，既能够降低注塑生产时的应力集中问题，也能减少日常使用中磕碰造成的壳体开裂风险，同时圆弧造型在桌面摆放时不会占用过多边角空间，适配多数家庭电视柜、置物架的摆放场景。壳体上表面设计了多组成阵列排布的格栅式散热孔，孔位排布完全对应内部主板上主控芯片、

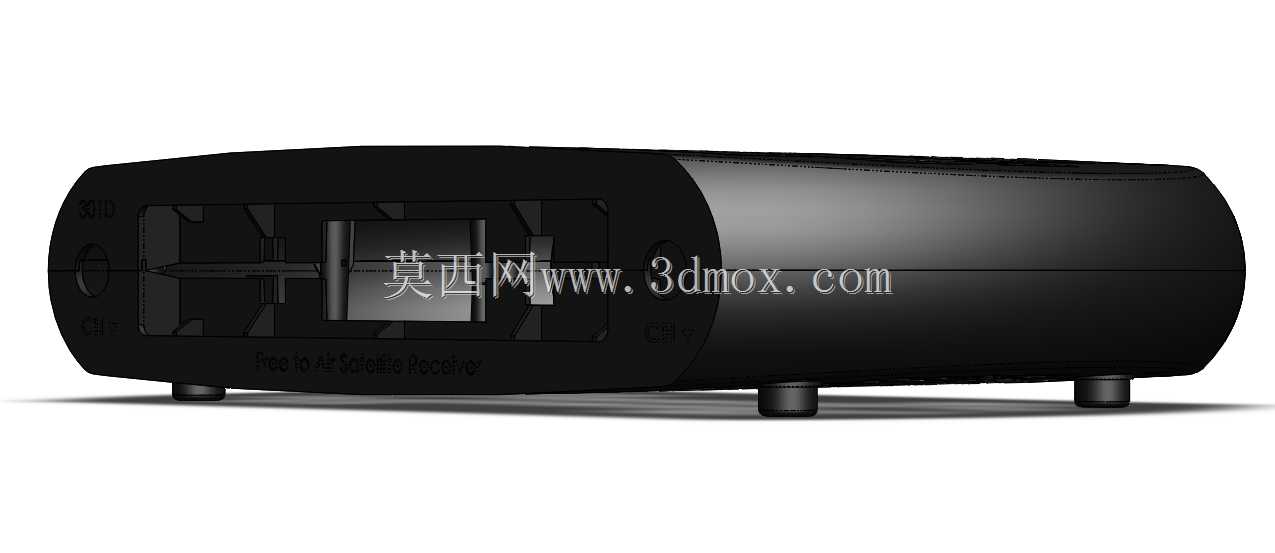

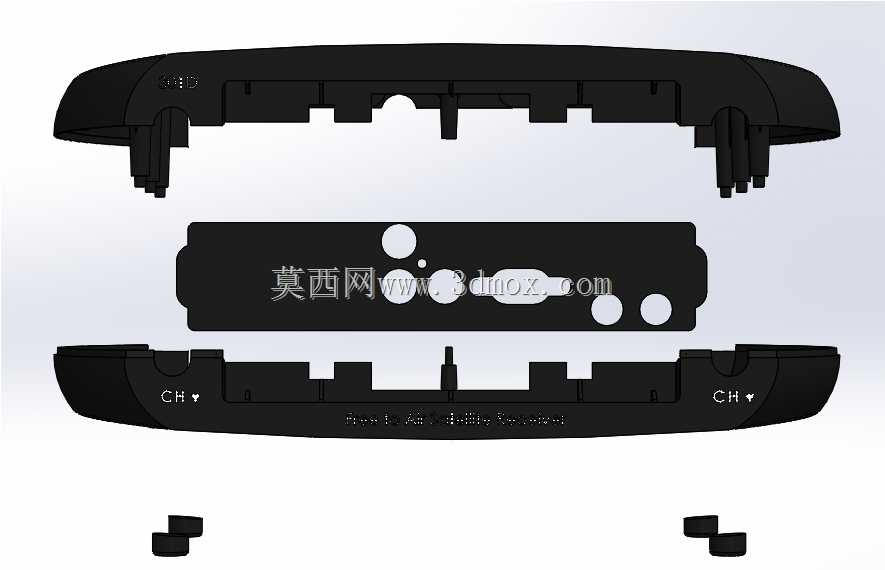

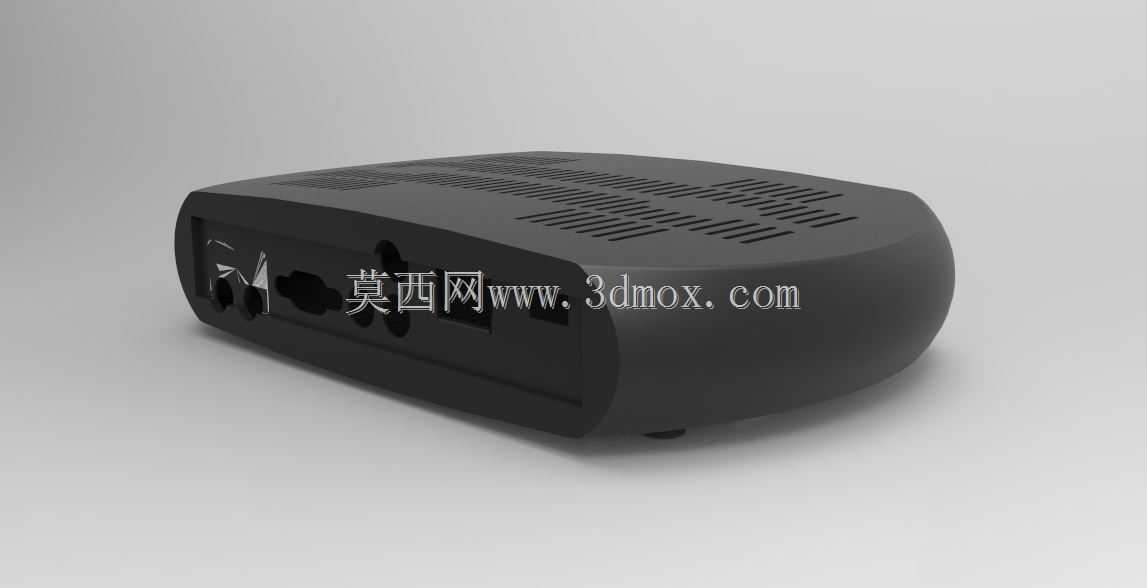

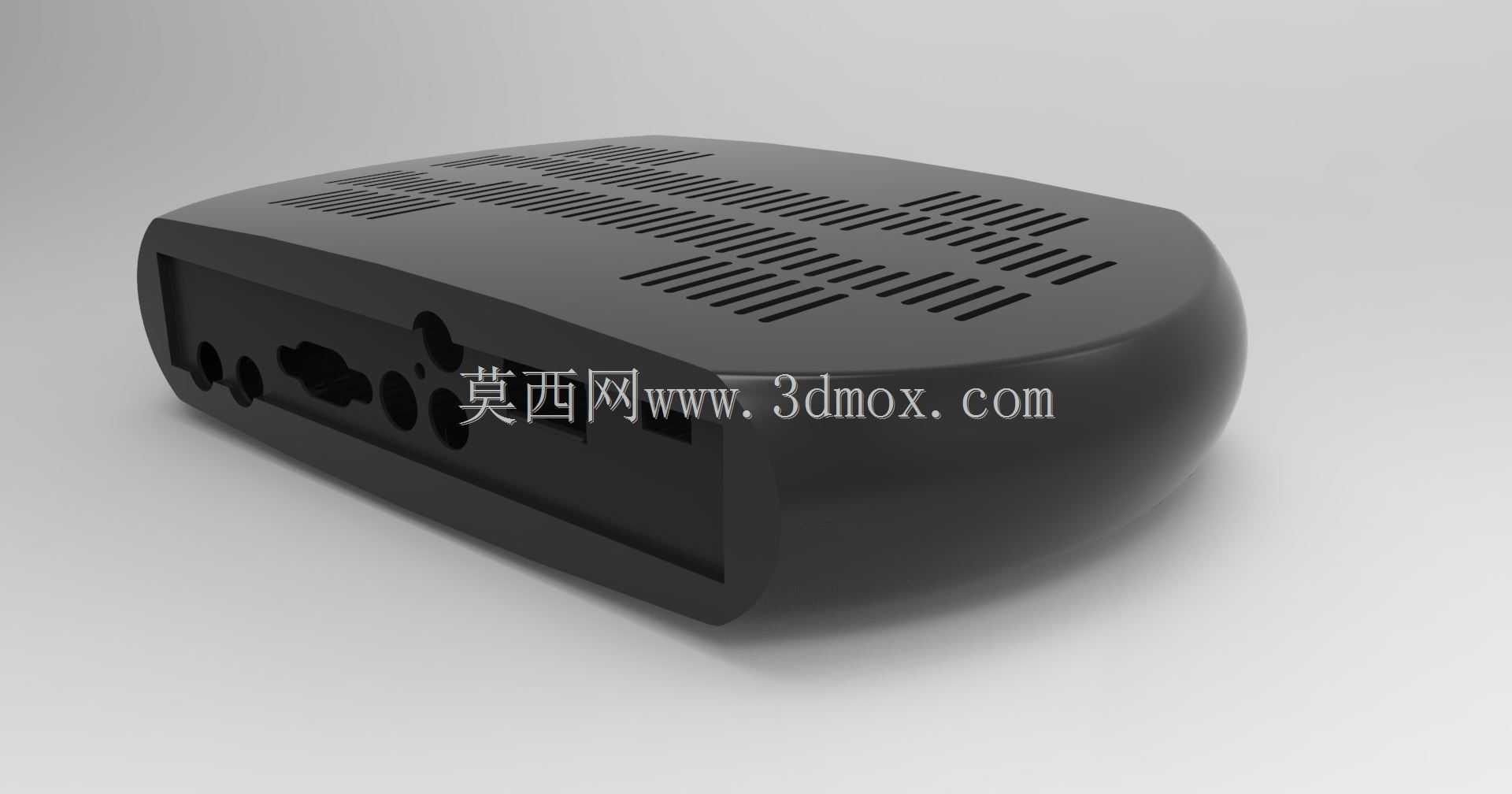

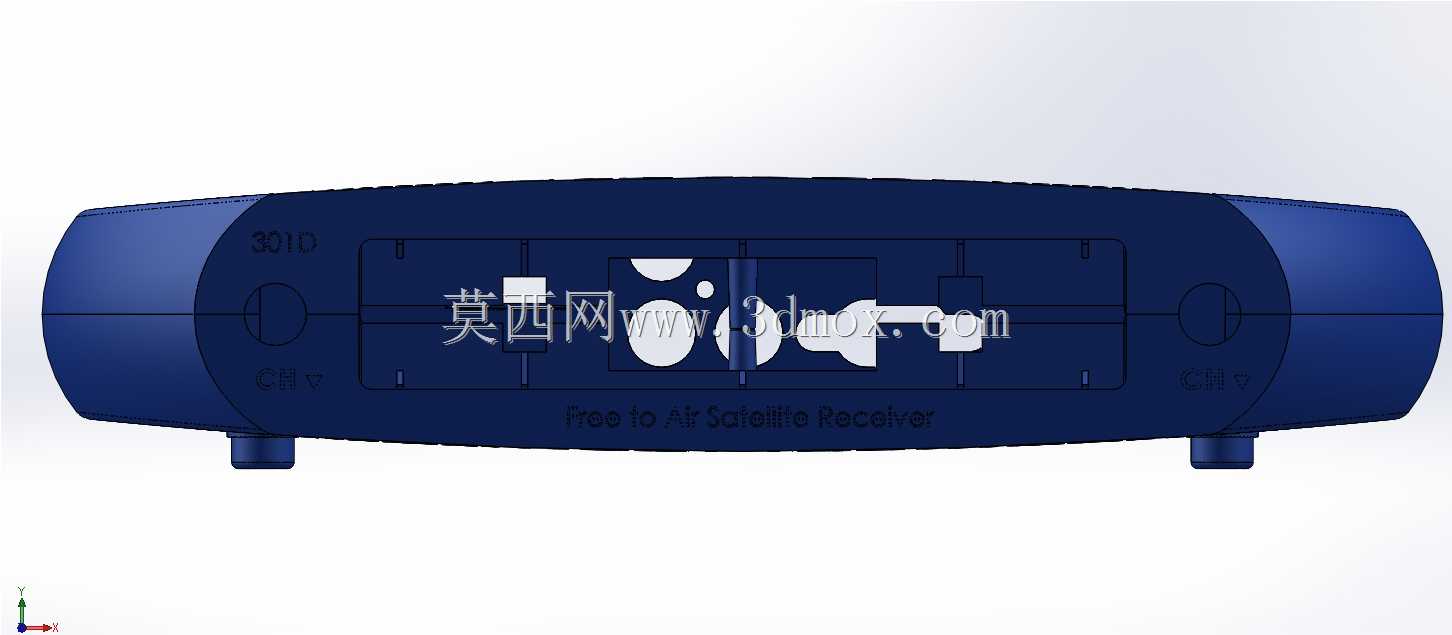

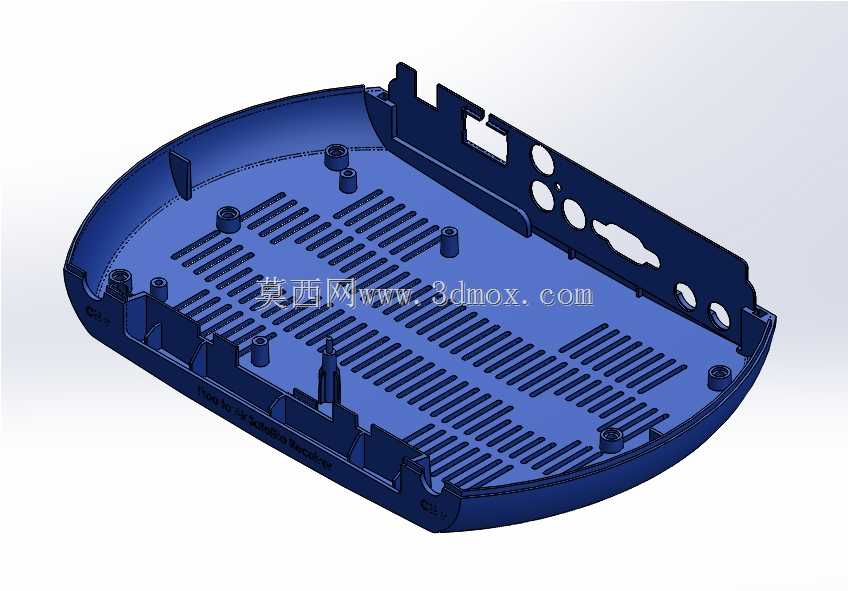

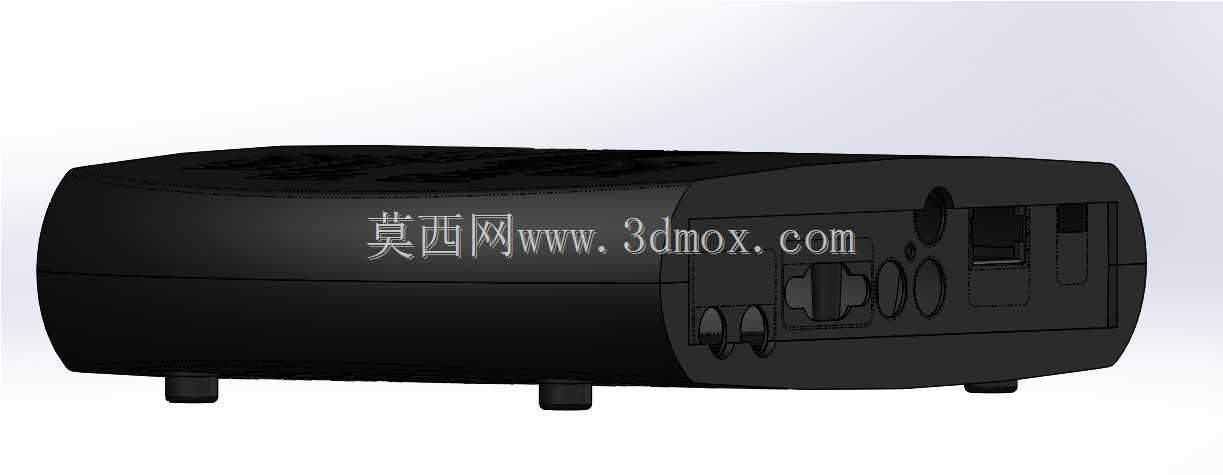

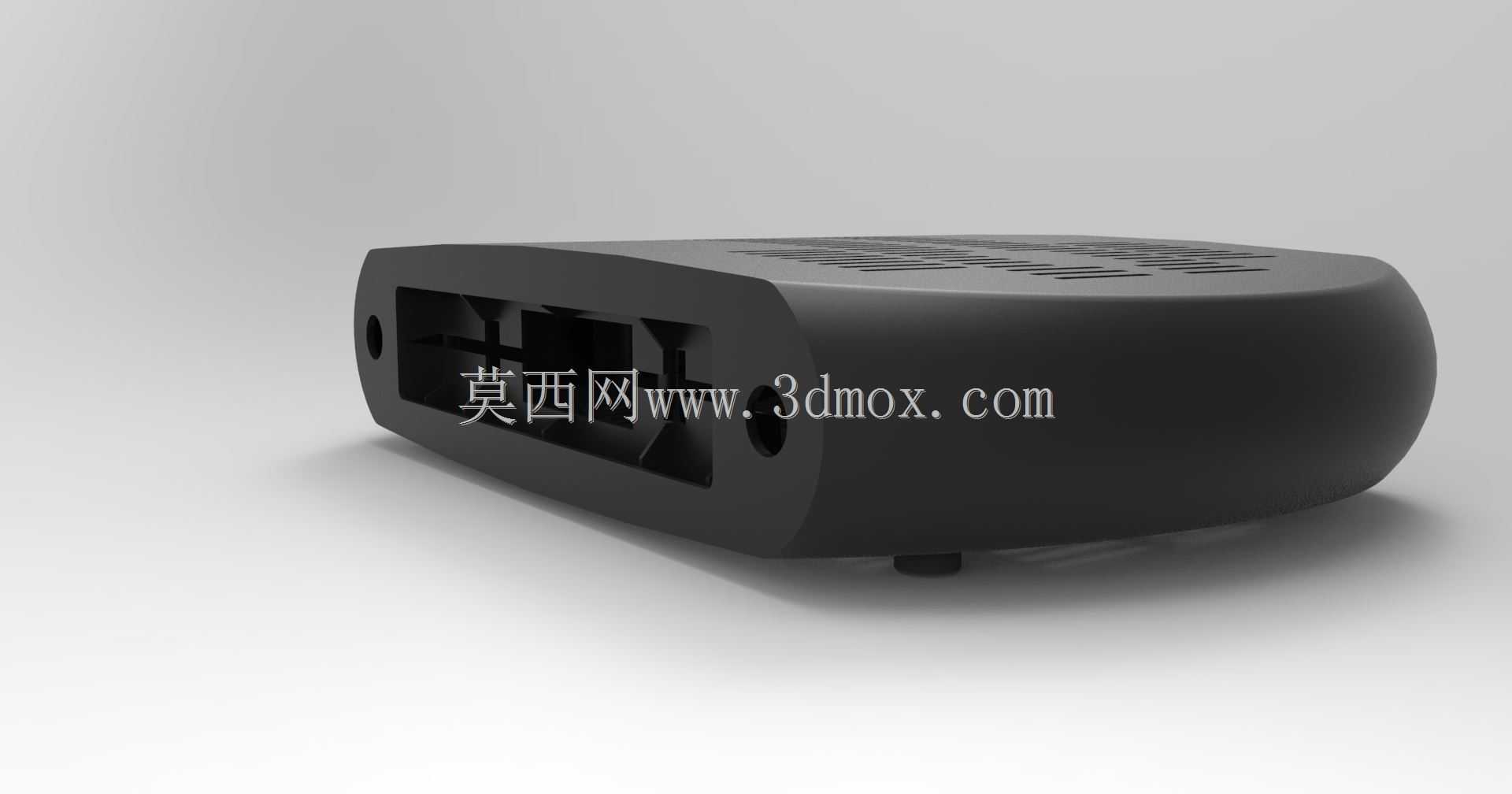

　　电源模块、调谐芯片的发热区域，在不破坏壳体整体结构强度的前提下，最大化通风换热面积，避免设备长时间工作时内部积热导致的元器件性能衰减、工作稳定性下降问题，散热孔的开槽宽度经过尺寸校核，既能够保证空气流通效率，也能避免日常使用中细小杂物、液体泼溅直接落入壳体内部造成电路短路。壳体侧部预留了对应内部接口的安装位，包括信号输入接口、音视频输出接口、电源接口等，所有接口位的开孔尺寸与安装卡扣位置都经过公差匹配，保证组装时接口面板与壳体开孔的对位精度，不会出现接口歪斜、插拔外设时壳体受力开裂的问题。壳体内部设计了多组定位柱与卡扣结构，用于固定内部PCB主板，不需要额外使用金属螺丝即可完成主板的初步定位，配合上下壳的扣合结构，

　　能够减少整机装配的零件数量，提升组装效率，同时定位柱的高度经过精确计算，保证主板安装后与壳体内壁留有足够的安全间隙，避免主板焊接点与壳体接触造成的短路风险，也能为板载元器件预留足够的散热空间。从安装边界来看，壳体整体尺寸适配常规桌面摆放需求，底部预留了防滑胶垫的安装槽位，安装胶垫后能够提升设备摆放时的摩擦力，避免插拔线材时设备滑动移位，同时底部也预留了壁挂安装的孔位结构，支持用户根据使用场景选择桌面摆放或者壁挂安装两种方式，适配不同的安装环境。外壳的壁厚设计遵循注塑件的均匀壁厚原则，整体壁厚保持一致，避免注塑生产时出现缩痕、缺料等成型缺陷，同时在壳体边角、卡扣位置、接口开孔位置做了局部的加强筋设计，在不增加整体壁厚、

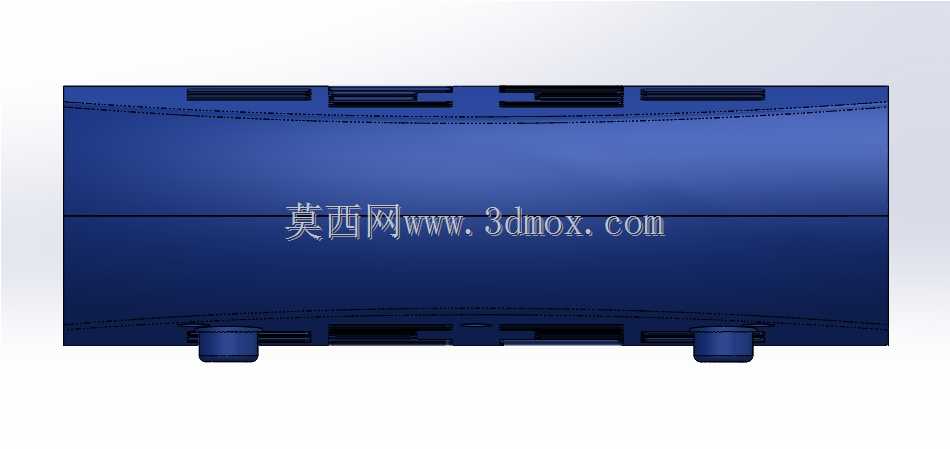

　　不提升材料用量的前提下，提升壳体的结构强度，承受日常插拔线材、轻微磕碰时的外力冲击不会出现断裂变形。壳体的分模线设置在侧面居中位置，既能够保证上下壳扣合后的缝隙均匀美观，也能简化注塑模具的结构设计，降低模具加工难度与生产制造成本，扣合位置的卡扣分布经过受力校核，保证上下壳扣合后连接牢固，日常拆卸维护时不会出现卡扣断裂的问题。在实际工程应用中，这类塑料外壳除了基础的防护与承载作用，还需要考虑电磁屏蔽的适配性，壳体内部预留了金属屏蔽层的安装卡槽，可根据产品成本与性能需求选择加装金属屏蔽罩，降低内部电路对外的电磁辐射，同时也能减少外界电磁信号对卫星接收信号的干扰，提升设备工作的稳定性。
