四缸发动机进气歧管密封连接法兰

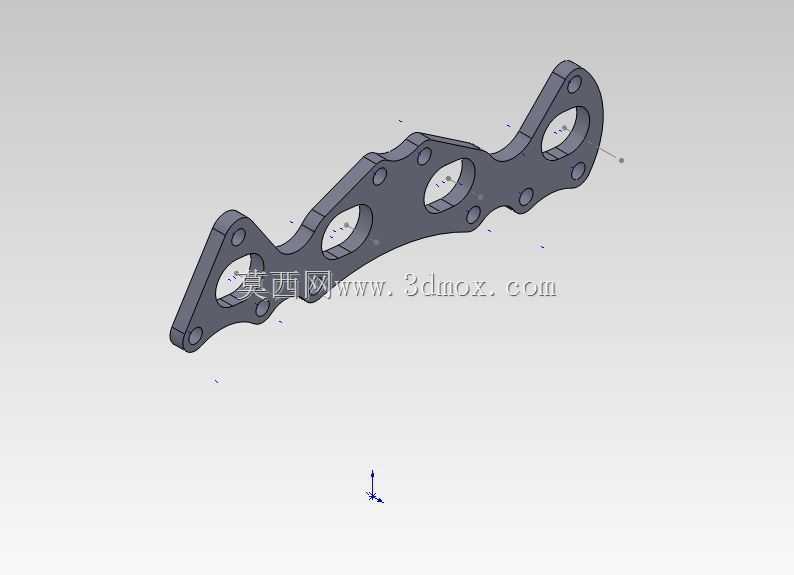

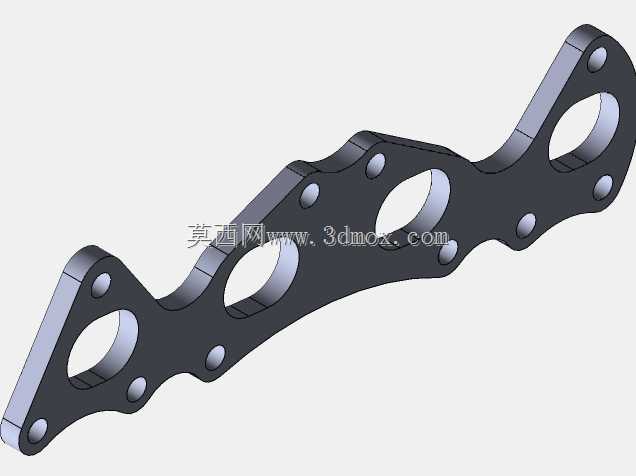

　　在往复式内燃动力系统的配气机构布局中，这类多孔异形法兰承担着进气歧管与气缸盖结合面的静密封与载荷传递作用，是小排量直列四缸动力单元进气系统的核心连接构件。日常车间做进气系统改装、原厂配件逆向开发时，这类零件的建模精度直接决定了装配后的密封可靠性，不少维修场景中遇到的进气负压泄漏、怠速不稳问题，追根溯源往往是法兰结合面平面度超差、安装孔位错位导致的密封垫压合不均。从结构设计逻辑来看，该法兰采用整体式异形轮廓，沿进气道走向做了随形的轮廓收窄，四个大尺寸通孔对应四个气缸的进气道通流截面，孔边做了0.5mm的倒角处理，避免装配时切割密封垫造成密封失效；周边均匀分布的小直径通孔为螺栓过孔，孔位公差严格控制在±0.05mm范围内，

　　保证与缸盖螺纹孔的同轴度，避免螺栓装配时产生附加剪切应力。法兰整体厚度根据密封压力需求设定为5mm，材质选用冷轧低碳钢板冲压成型后做表面氧化处理，兼顾结构强度与轻量化需求，相比传统铸铝法兰，冲压钢板的成本更低、平面度更容易控制，适合量产车型的大规模装配需求。在实际安装边界上，该法兰的外轮廓完全避让缸盖周边的水温传感器、喷油器线束固定点，最窄处的轮廓边距离最近的传感器安装座保留了3mm的安全间隙，避免装配过程中出现干涉；法兰结合面的平面度要求控制在0.03mm以内，表面粗糙度Ra1.6，保证密封垫在螺栓预紧力下能够均匀形变，填充微观层面的结合面间隙。设计过程中需要重点考量螺栓预紧力的分布均匀性，因此螺栓孔的排布沿法兰轮廓做了等距优化，

　　每个进气道大孔周边至少布置3个螺栓固定点，让密封垫的压合应力覆盖整个通流截面周边，避免局部应力不足导致的漏气问题。不同于标准圆形法兰，这类随形法兰的轮廓没有统一的回转基准，建模时需要先提取缸盖结合面的进气道分布点云，再反向推导法兰的外轮廓边界，既要保证足够的密封压合宽度，又要尽可能缩减法兰的整体尺寸，降低零件重量与材料消耗。在动力系统实际运行过程中，该法兰需要承受-40kPa到10kPa的交变压力载荷，同时长期接触进气中的油气混合物、空气中的粉尘杂质，因此表面处理层需要具备一定的耐油耐腐蚀性能，氧化膜厚度控制在8-12μm即可满足使用需求。不少改装场景中会将这类法兰加厚到8mm搭配铝合金材质制作，用来适配大流量进气歧管的改装需求，

　　这时候需要重新校核螺栓的长度规格，避免螺栓旋入缸盖的深度不足导致连接失效，同时要重新核算法兰的刚度，避免加厚后法兰与周边零部件的装配间隙不足。从建模实操角度来说，这类异形多孔法兰的建模难点在于轮廓曲线的顺滑过渡，相邻螺栓孔之间的轮廓边需要做R2以上的圆角过渡，避免冲压过程中出现应力集中导致的零件开裂，同时大孔与小孔之间的壁厚需要保留至少2mm的安全厚度，避免冲压成型时出现材料撕裂的问题。在装配序列上，该法兰需要先将密封垫定位在缸盖的定位销上，再将法兰对齐定位销放置，最后按照对角线顺序分次拧紧螺栓，最终拧紧力矩根据螺栓规格设定为8-10N·m，避免力矩过大导致法兰变形、力矩不足导致密封失效。
