燃烧设备用FZ4型点火变压器结构

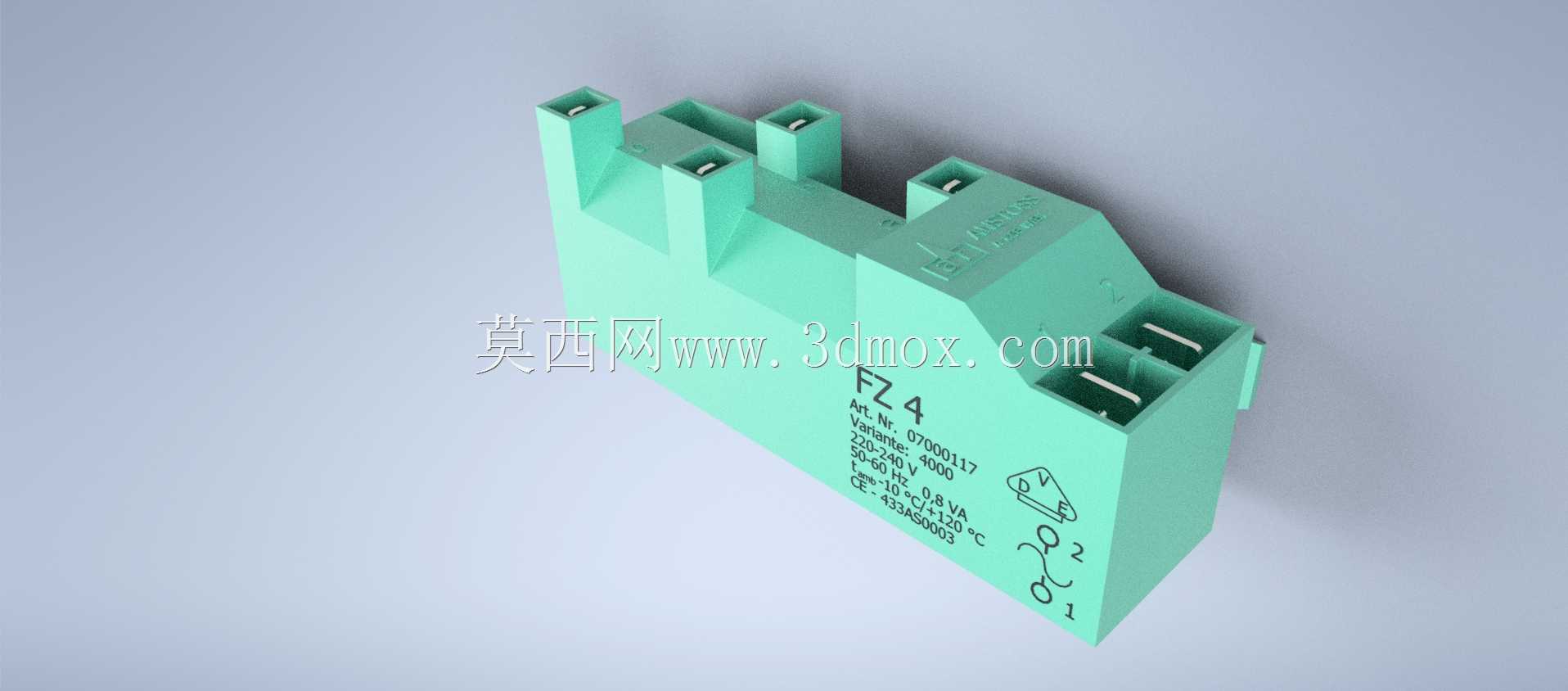

　　在工业燃烧控制系统的配套设计中，点火变压器是完成燃气、燃油类燃烧器可靠启动的核心电气部件，这类部件的三维结构建模，直接关系到燃烧器总成的安装适配、接线布局以及后期运维的拆装便利性。本次建模的这款点火变压器，采用一体式绝缘壳体封装结构，壳体选用耐温阻燃的热固性工程塑料材质，能够在燃烧器周边的高温辐射环境下长期保持结构强度与绝缘性能，避免长期受热出现壳体开裂、绝缘失效的问题。从结构布局来看，该部件采用插拔式接线端子设计，输入端与输出端的接线位采用错位排布方式，输入端的低压接线位设置在壳体一侧的凸起结构上，每个接线位都带有独立的绝缘隔仓，能够避免接线过程中多股铜线外露引发的线间短路问题；输出端的高压接线位则设置在壳体另一侧，

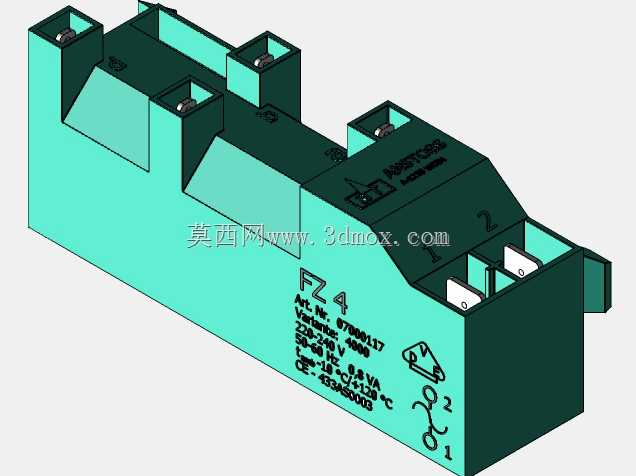

　　与低压接线位保持足够的电气爬电距离，满足高压器件的绝缘安全要求，防止高压打火击穿壳体影响设备运行。在安装边界的设计考量上，这款点火变压器的壳体底部带有一体化的安装卡槽结构，不需要额外加装固定支架，就可以直接卡装在燃烧器控制箱的标准DIN导轨上，也可以通过壳体上预留的两个沉头安装孔，采用螺丝直接固定在设备的安装板面上，两种安装方式的适配设计，能够覆盖不同结构形式燃烧设备的安装需求，减少现场安装的改造成本。建模过程中，对壳体表面的标识区域做了精准还原，包括接线位的编号标识、电气参数标识以及安全警示符号，这些细节的还原能够帮助结构设计人员在完成总成装配后，快速核对接线点位，避免装配阶段出现接线错误。从功能实现的角度来说，

　　这款点火变压器的核心作用是将输入的低压工频电源升压至高压脉冲，通过输出端连接的点火电极产生电弧，引燃燃烧器喷嘴喷出的燃气或雾化燃油，因此在结构设计上，内部的绕组封装区域与外部接线区域做了完全的隔离设计，壳体的合模缝处带有密封止口结构，能够阻挡燃烧环境中的粉尘、油污进入壳体内部，避免内部绕组积污引发绝缘性能下降。在实际的设备选型配套中，这类点火变压器多用于中小型燃气燃烧器、燃油燃烧机、工业炉窑的点火系统，也可适配商用灶具、焚烧设备的点火单元，不同应用场景下对安装空间的要求差异较大，因此建模时严格还原了产品的实际外形尺寸，包括壳体的长宽高参数、接线端子的伸出长度、安装孔的孔距与孔径、卡槽的尺寸公差，确保设计人员在进行整机三维布局时，

　　能够准确预留安装空间，避免出现与周边管线、结构件的干涉问题。另外，壳体上的散热筋结构也做了细节还原，这些分布在壳体侧面的微型散热筋，能够在设备连续工作时增加壳体的散热面积，降低内部绕组的工作温度，延长部件的使用寿命，建模时没有忽略这类细小的功能结构，保证模型与实物的结构一致性。对于电气装配人员来说，这款模型的接线位朝向、端子的插拔空间都做了准确还原，能够在设计阶段就模拟接线操作的空间是否充足，避免后期装配时出现接线工具无法操作、接线弯折半径不足的问题。从结构设计的合理性来看，这款点火变压器的壳体采用无外露金属件的设计，所有的导电部件都被绝缘壳体完全包裹，只有接线端子的螺丝孔位露出，能够最大程度降低人员误触引发的触电风险，同时也能减少周边金属构件对高压输出部分的电磁干扰，保证点火电弧的稳定性。在燃烧设备的日常运维中，这类部件属于需要定期检查的易损件，精准的三维模型能够帮助运维人员提前熟悉部件的拆装顺序，明确接线点位的对应关系，减少现场运维的故障排查时间。建模过程中对壳体的拔模角度、加强筋位置都做了符合注塑工艺的还原，能够为后续的零部件国产化替代、结构优化提供准确的三维参考，不需要再对实物进行逆向测绘，缩短产品改型的设计周期。
