24V200W直流开关电源板结构设计

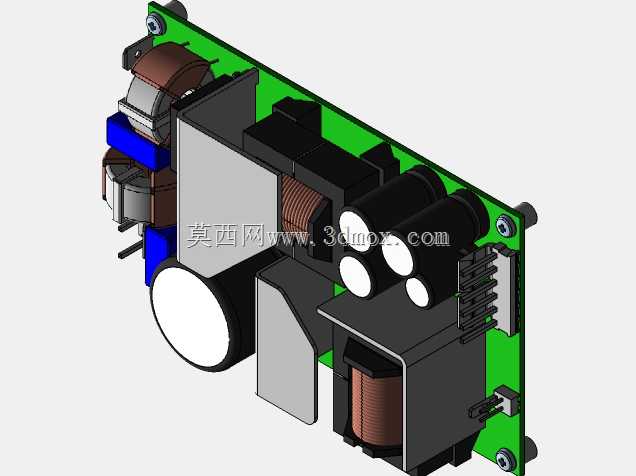

　　这款24V额定输出、200W功率等级的AC-DC电源板，是工业电控系统里极为常见的供电转换单元，日常在中小型自动化设备控制柜、分布式IO从站模块、小型伺服驱动辅助供电回路、工业通讯网关供电场景中应用极广，不少户外小型工控终端、检测仪器的内置供电单元也会选用同功率等级的成熟方案。从结构布局来看，整块PCB采用长条形板型设计，元器件排布严格遵循安规间距要求，高压输入侧与低压输出侧做了清晰的物理分区，输入端的共模电感、安规电容、整流桥堆集中布置在板端进线侧，能最大程度缩短高压走线路径，降低EMI干扰外泄的概率。板上的核心磁性器件，包括主功率变压器、储能电感、共模扼流圈都做了针对性的固定设计，部分大质量磁件采用点胶加引脚双固定的方式，

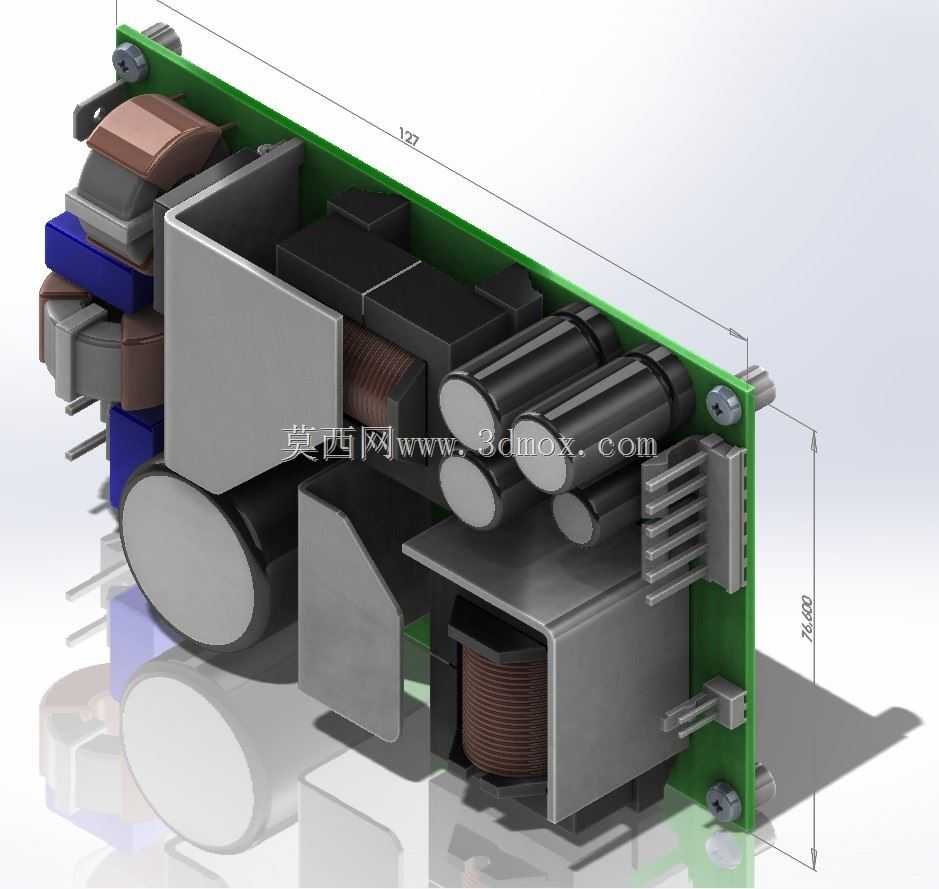

　　能满足工业场景常见的振动工况使用需求，避免长期振动后引脚脱焊、器件移位的问题。大容量电解电容沿板边排布，既预留了足够的散热空间，也方便生产环节的波峰焊工序加工，同时电容引脚的焊盘做了加大处理，提升大电流通路的载流能力与焊接可靠性。功率器件对应的散热片采用卡扣加焊接的双重固定方式，散热片的鳍片方向顺着设备内部常规的风冷流向布置，能在无额外强制风冷的条件下，依靠自然对流带走器件工作产生的热量，保证满负载运行时的结温处于器件额定工作范围内。从安装边界来看，板体两端预留了标准的固定安装孔，孔位间距适配市面上通用的导轨安装支架尺寸，既可以直接用螺丝固定在设备内部的安装板上，也能搭配卡扣配件实现DIN导轨的快速装拆，

　　输出端的接线端子采用插拔式结构，接线方向垂直于板体，不会额外占用板侧的布线空间，输入端的保险座、压敏电阻等保护器件布置在易操作的位置，方便后期运维时更换保险元件。设计过程中充分考虑了生产装配的工艺性，所有贴片元器件的排布方向统一，适配SMT贴片机的高速贴装流程，插件元器件的高度做了统一管控，最高器件的高度不超过板体上方的常规安全间隙，避免装入设备壳体后出现器件顶壳的问题。走线上大电流回路的铜皮做了加厚处理，信号采样回路的走线远离功率开关器件的辐射区，减少开关噪声对采样精度的影响，高低压之间的开槽隔离距离满足安规认证的爬电距离要求，无需额外增加绝缘挡片就能满足基础的绝缘防护要求。在实际选型应用中，

　　这类电源板通常作为设备内部的集成供电单元，不需要额外的外置壳体，直接布置在控制柜内部的安装位即可，相比独立封装的开关电源，能节省30%左右的安装空间，同时减少了外部接线的端子数量，降低了接线故障的概率。板上预留的固定孔位兼容M3规格的固定螺丝，安装时不需要额外制作转接板，能直接固定在喷塑钢板或者绝缘安装板上，板体边缘到安装孔的距离做了冗余设计，即使安装面存在少量的平面度误差，也不会因为螺丝锁紧导致PCB板变形翘曲，避免板上陶瓷电容、磁件等脆性器件因为板体应力出现开裂损坏。
