封闭式开关电源12V2.1A供电模块

　　这款小功率AC-DC供电模块，日常在小型工控板卡供电、桌面式检测仪器内置供电、低压直流驱动类外设配套场景里使用率很高，输入侧兼容常规市电100-240Vac宽幅电压区间，不需要额外做输入电压档位切换，适配不同区域的市电接入标准，输出侧稳定提供12Vcc直流电压，持续带载能力可达2.1安培，足够覆盖多数小功率工控负载、传感模块、小型执行器件的供电需求。

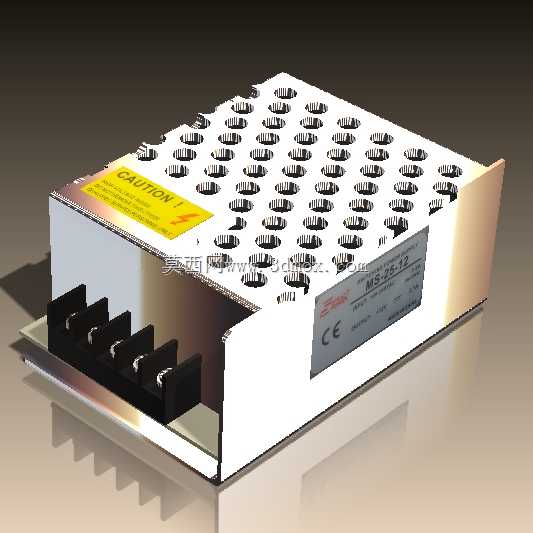

　　从结构设计来看，整体采用封闭式金属壳体封装，上盖排布密集的冲压散热孔，既可以形成内部空气对流通道，把功率器件工作产生的热量及时散出，又能阻挡外部异物直接触碰内部带电元件，满足基础的电气防护要求；壳体侧面预留的接线端子采用栅栏式分隔设计，输入、输出端子分区排布，接线时可以避免不同回路导线误碰短路，端子的螺丝锁紧结构能保证导线压接可靠，在设备有小幅振动的使用场景下也不容易出现松脱断电的问题。壳体侧面印刷的参数标识清晰标注了输入输出规格、安规认证标识，现场接线调试时不需要额外查阅规格书就能快速确认接线定义，减少接线错误的概率。

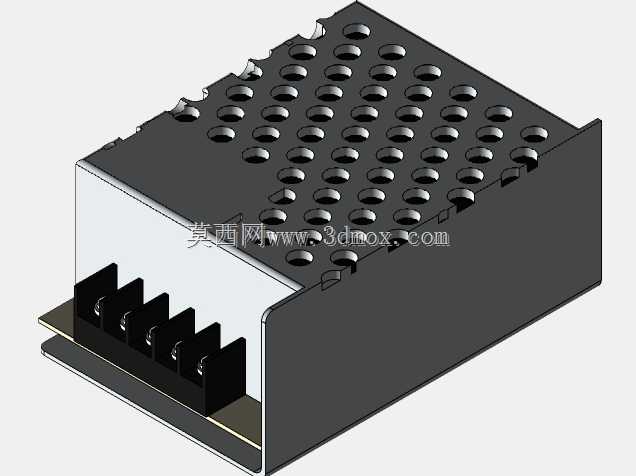

　　做设备内置结构布局时，这类小功率电源的安装边界需要提前预留，壳体底部自带的安装法兰边有固定安装孔，可以直接通过螺丝锁紧在设备内部的安装板上，不需要额外设计固定支架；建模时要注意，接线侧需要预留至少30mm的导线弯折与操作空间，方便后期接线维护，散热孔上方不要紧贴设备内部的其他板卡或者线束，避免遮挡散热风道造成功耗器件温升过高。壳体的金属外壳可以直接和设备的保护接地端连通，既可以屏蔽内部开关电路产生的电磁干扰，避免影响设备内部的弱信号采集回路，也能在内部器件出现绝缘失效时，通过外壳接地形成保护回路，提升设备使用的安全性。

　　从电路布局的结构适配来看，内部的功率变压器、整流器件、滤波电容都做了紧凑排布，在保证电气安全间隙的前提下压缩了整体体积，适合安装在内部空间比较紧凑的小型设备里；外壳的折边工艺做了圆角处理，装配时不会划伤操作人员的手，也不会割破内部布设的导线绝缘层。在做三维装配校核时，要注意电源输出侧的导线走线尽量远离设备内部的信号采集线束，如果无法避开需要做好屏蔽隔离，避免开关电源的纹波干扰影响弱信号的测量精度。这类电源的长期工作负载建议控制在额定功率的80%以内，预留一定的功率余量，可以大幅提升供电的稳定性与器件使用寿命，在环境温度较高的密闭设备内部使用时，还要适当降低带载功率，匹配高温下的器件降额要求。
