复古轮式火炮支架结构设计作品

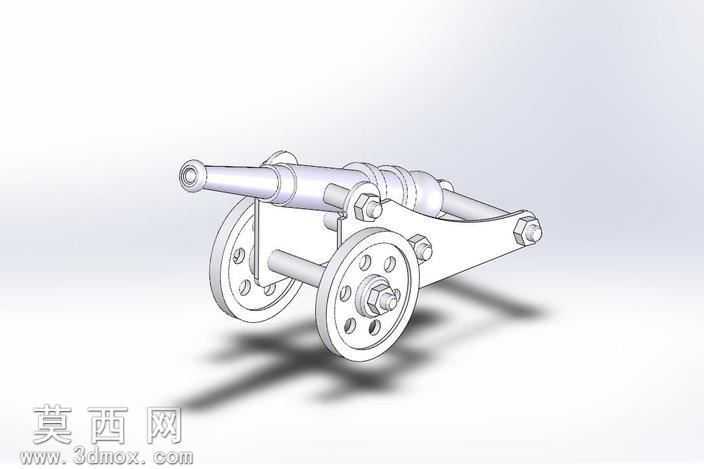

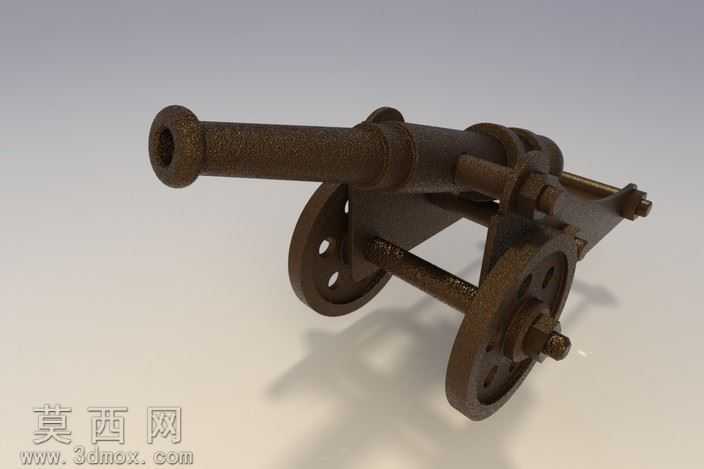

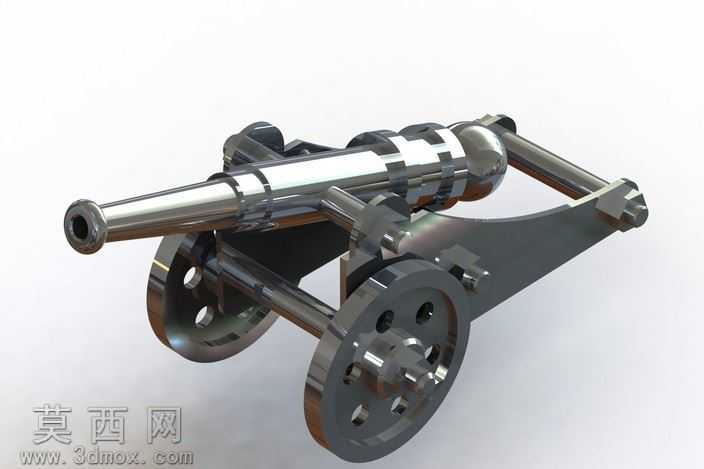

本作品为复古轮式火炮支架的三维结构设计，整体采用经典的近代野战火炮布局逻辑完成建模，在三维建模过程中，首先对炮身主体、轮组支撑、摇架结构、牵引尾架四大核心模块进行独立草绘，通过参数化约束确定各部件的装配基准，保证结构间的配合公差符合机械设计规范。炮管部分采用等直径圆柱加端部加厚炮口的造型设计，建模时通过旋转凸台生成基础实体，再对炮尾的连接轴段进行切槽处理，预留与摇架的铰接安装位，还原真实火炮的俯仰转动结构逻辑。两侧的行走轮组采用多辐条镂空设计，轮缘与轮毂间通过均匀分布的辐条连接，轮毂位置单独建模出螺栓紧固结构，还原金属轮轴的装配细节，轮轴与支架主体的连接位置设计有加强筋结构，提升整体支撑强度。摇架部分采用包覆式结构包裹炮身中段，侧面设置有铰接孔位与炮架主体连接，可实现炮身的俯仰角度调整，同时在摇架与炮身的接触位置设计有滑动衬套结构，模拟真实火炮的后坐位移空间。牵引尾架采用渐变截面的长梁结构，从炮架主体位置向后延伸，末端设计有牵引连接环结构，尾架与主体的连接位置设置有三角形加强肋，避免长梁受力变形。材质渲染方面，整体做了金属哑光质感处理，炮身与轮组采用冷调银白金属材质，模拟铸铁与钢材的表面质感，阴影部分做了柔和的漫反射处理，突出各部件的结构轮廓与装配关系，整体建模严格遵循机械结构的合理性，所有铰接位置、紧固结构都符合真实机械的装配逻辑，既还原了复古火炮的外观特征，也保证了结构设计的严谨性，可作为机械结构教学、复古武器模型参考的三维素材使用。
