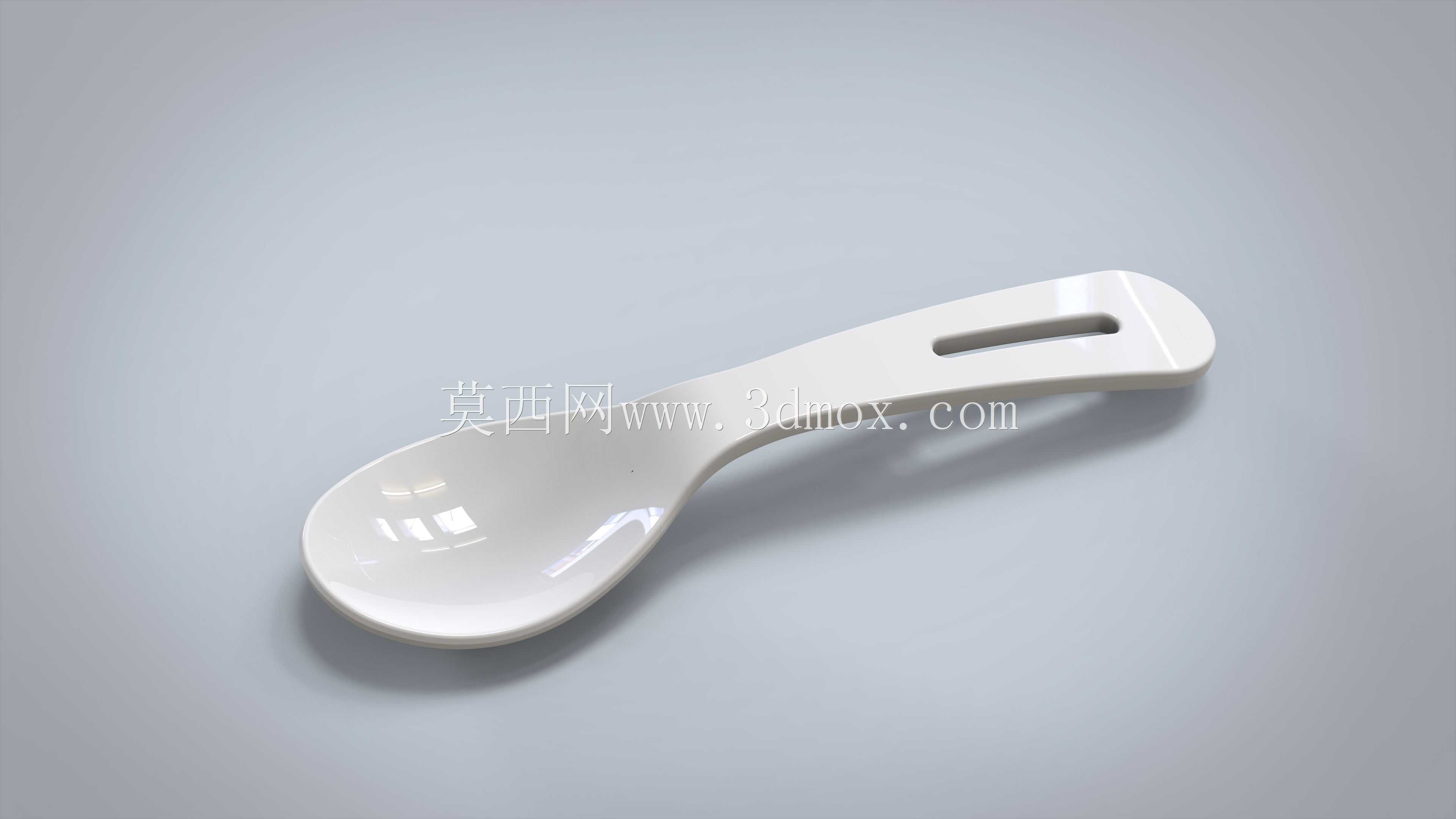

注塑成型一体式手持塑料餐勺结构设计

　　这款塑料餐勺的结构设计完全围绕注塑量产工艺展开，首先从应用场景来看，这类产品主要覆盖餐饮配餐、家庭日常用餐、外卖配套餐具、婴幼儿喂辅等多个民用餐饮场景，需要兼顾握持手感、舀取容量、结构强度与量产良率的平衡。在设计初期，首先要明确产品的实际使用边界：日常舀取流质、半流质、固体食物时，勺头需要承受一定的侧向挤压力，手柄需要传递握持力矩，同时整体要满足食品接触材料的成型要求，避免出现藏污纳垢的死角。

　　从功能特性来看，勺头采用内凹圆弧过渡设计，边缘做了0.8mm的圆角钝化处理，既保证舀取食物时的顺滑度，不会刮蹭口腔或容器内壁，又能避免注塑时出现锐边缺胶的问题。勺头的深度控制在12mm左右，容量约15ml，适配日常进食的单次舀取量，不会因为过深导致食物残留难以清洗，也不会因为过浅出现舀取流质食物时洒落的问题。勺头与手柄的衔接位置做了渐变加厚处理，从勺头边缘1.2mm的壁厚逐步过渡到衔接处2.2mm的壁厚，既避免了壁厚突变导致的注塑缩痕、气泡缺陷，又强化了整个部件最容易断裂的衔接位置的结构强度，日常使用中即使出现一定的撬动受力，也不会在衔接位置发生断裂。

　　手柄部分的设计充分考虑了人机握持的需求，整体长度设计为120mm，适配成年人手掌握持的尺寸范围，手柄上开设的长条形挂孔，一方面可以满足生产完成后悬挂沥水、收纳悬挂的需求，另一方面这个开孔结构在注塑成型时可以平衡料流的填充速度，减少手柄末端因为料流末端保压不足导致的缺胶、翘曲问题，同时开孔边缘做了全周R1.5的圆角处理，避免挂放时出现应力集中开裂，也不会在握持时硌手。手柄的整体截面采用微弧曲面设计，贴合手指握持的自然弧度，表面没有额外的防滑凸点，依靠塑料本身的磨砂质感就能保证沾水状态下的握持摩擦力，同时光滑的曲面更便于注塑脱模，减少模具倒扣结构带来的量产复杂度。

　　从注塑成型的设计思路来看，整个产品采用均匀壁厚设计，整体平均壁厚控制在1.8mm，所有转角位置都做了不小于R0.5的圆角过渡，避免应力集中，同时整个产品没有侧向倒扣结构，可以采用最简单的两板模进行量产，不需要额外的抽芯机构，能够大幅降低模具制造成本，提升量产时的成型效率，成型周期可以控制在15秒以内，适配大批量量产的需求。产品的脱模斜度控制在1.5度，勺头内表面与手柄外表面的脱模斜度保持一致，避免脱模时出现顶白、拉伤的问题，进胶点选择在手柄末端的位置，进胶点残留的痕迹可以通过后续的简单修剪处理，不会影响勺头的使用接触面，也不会在外观面留下明显的进胶痕迹。

　　在安装与使用边界上，这款餐勺属于一体式成型的日用制品，不需要额外的装配工序，成型完成后经过飞边修剪、清洁消毒就可以直接投入使用，整体的外形尺寸控制在140mm35mm12mm，适配常规的餐具收纳盒、消毒柜层架的尺寸间隔，叠放时的堆叠间隙控制在2mm左右，批量收纳运输时不会占用过多的仓储空间，堆叠100个产品的总高度不超过200mm，能够大幅降低物流运输的成本。材料选择上适配食品级PP、PS等常用注塑塑料，设计时的收缩率按照1.5%预留，能够适配不同常用日用塑料的成型收缩特性，不需要针对材料进行大幅的模具尺寸调整。

　　在结构强度验证层面，手柄末端施加15N的垂直压力时，整体变形量不超过3mm，卸载后可以完全恢复形变，不会出现永久变形或断裂；勺头位置承受20N的侧向压力时，衔接位置不会出现开裂，能够满足日常使用中的各类受力场景，包括搅拌较粘稠的食物、撬动容器内粘连的食物等常规操作。整个产品的外表面没有明显的分型线错位痕迹，分型面选择在产品的最大轮廓线上，便于模具加工与飞边修剪，同时不会在握持接触的位置留下分型线的凸起硌手感。
