轻量化镂空式三工位夹持工装结构设计

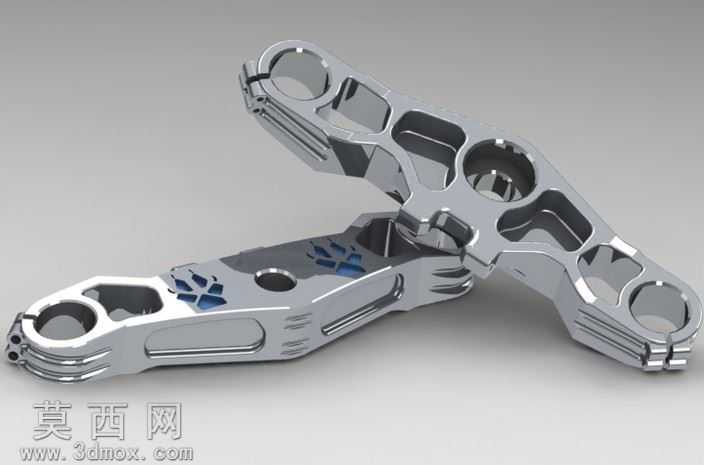

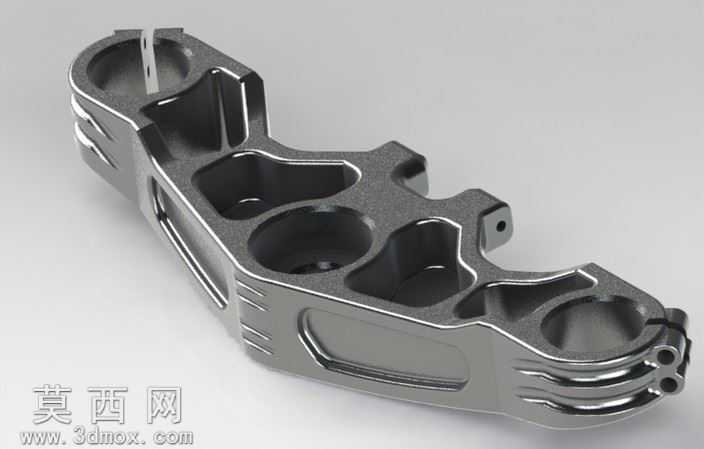

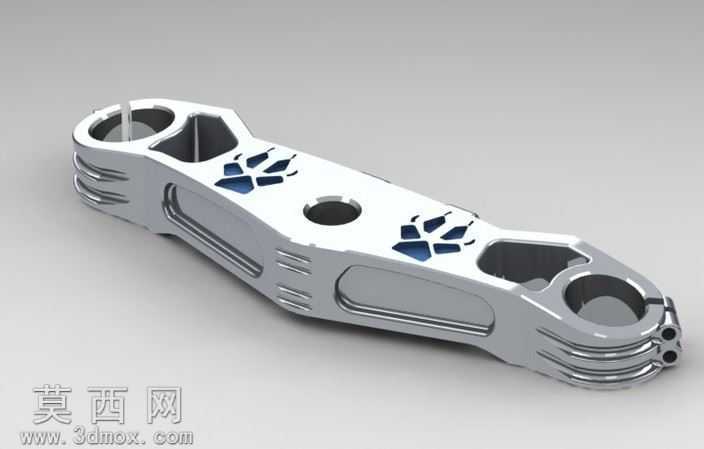

本作品为三工位夹持工装的三维数字化设计方案，建模阶段依托参数化建模逻辑完成整体结构搭建，首先对夹持工装的功能需求进行拆解，明确三个夹持工位的同轴度、夹持力承载要求，以中心铰接轴为基准定位核心装配关系，依次构建两侧夹臂的主体轮廓。建模过程中对夹臂的受力区域做了加厚处理，非受力区域采用渐进式镂空设计，通过连续的异形空腔结构在保证结构刚性的前提下大幅降低整体自重，镂空边缘全部做圆角过渡处理，避免应力集中问题，同时提升外观的流畅质感。材质渲染阶段选用航空级铝合金的金属材质预设，调整金属粗糙度参数模拟阳极氧化后的哑光金属质感，对夹臂表面的装饰标识区域做分色处理，嵌入蓝色装饰色块提升视觉辨识度，铰接孔、安装槽等精密配合区域单独赋予高光金属材质，突出机加工面的精度表现。结构设计上采用对称式双夹臂布局，三个夹持工位沿夹臂长度方向均匀分布，每个工位的夹持孔位都设计了防滑卡槽结构，保证夹持作业时工件不会发生滑移，夹臂外侧设计有辅助施力的防滑纹理，提升手动操作时的摩擦力。整体设计兼顾了结构强度、轻量化需求与外观质感，通过拓扑优化思路去除冗余材料，在满足1.43千克额定承载的前提下实现了紧凑化的结构布局，铰接部位的间隙配合参数经过反复校验，保证夹臂开合动作顺畅无卡滞，所有边角都做了安全倒角处理，避免操作过程中出现锐边划伤的风险，渲染输出时采用柔和的影棚布光方案，多角度呈现金属材质的反光特性与结构细节，完整还原设计方案的实际效果。
