航模用小型活塞式航空发动机三维模型

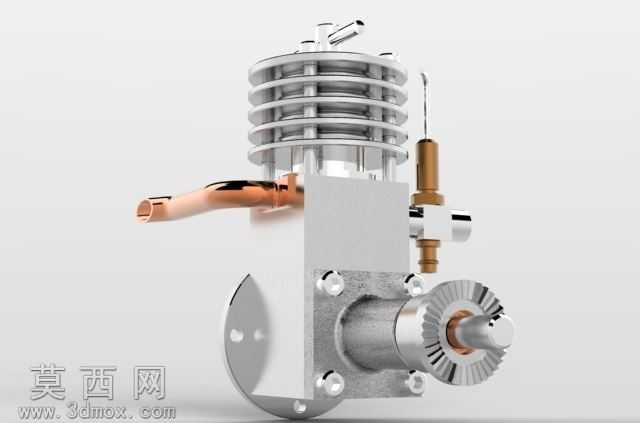

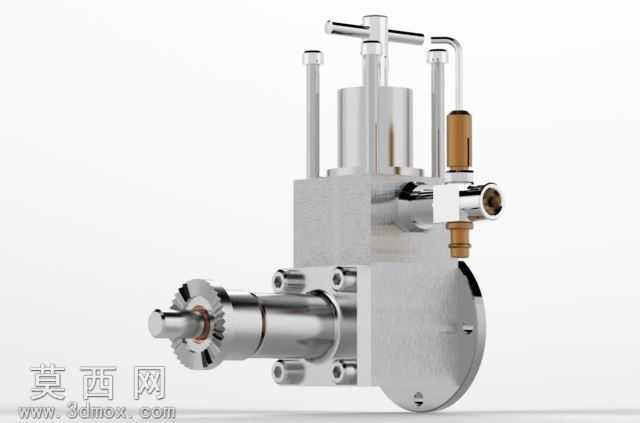

本模型为航模配套的小型单缸活塞式航空发动机，通过三维建模完整还原了该类微型动力装置的全部结构细节，建模过程中严格遵循实物的尺寸比例，对每一处机械结构都做了精准的复刻。模型整体采用金属质感的材质渲染，散热鳍片部分做了亮银色铝合金材质处理，还原了风冷发动机散热结构的金属光泽与切削质感，缸体、曲轴箱部分采用哑光金属材质区分，输油管路做了铜质金属的色泽与质感表现，输出轴的齿轮结构做了精细的齿形刻画，还原了机械加工零件的精密质感。结构层面，模型完整呈现了单缸活塞发动机的核心组成：顶部带有多层环形散热鳍片的气缸结构，用于飞行过程中的风冷散热；侧部设置的燃油输入管路与油量调节结构，负责燃油供给与工况调节；下部曲轴箱集成了曲轴安装位与输出端齿轮结构，前端的伞形输出齿轮可将曲轴的旋转动力传递至航模的螺旋桨机构，实现动力输出；侧面还还原了该类微型发动机的点火相关结构细节，完整覆盖了二冲程微型活塞航模发动机的全部功能模块。设计思路上，该模型基于实物反向工程完成建模，参考了2cc排量级微型航模发动机的实际参数，气缸内径13毫米、活塞行程15毫米，建模时优先保证各运动部件的装配关系准确，气缸与活塞的配合间隙、曲轴与轴承位的同轴度、齿轮啮合的间隙都按照实际机械装配要求做了约束设置，既可以用于航模动力系统的结构展示，也可作为相关微型动力装置设计的参考素材。渲染阶段采用了工作室均匀布光，突出金属零件的轮廓与结构细节，不同材质的粗糙度、反光度参数经过反复调试，让整体模型的视觉表现贴近真实金属机械零件的质感，清晰展现每一处结构的形态与装配关系。
