车床尾座机械结构三维建模设计

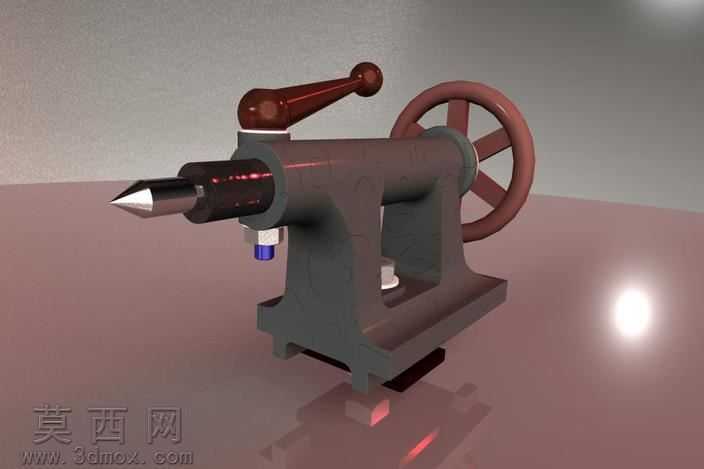

本次三维建模作品为车床配套的尾座结构，整体采用参数化建模思路完成全结构搭建，建模过程中严格遵循机械加工设备的实际尺寸比例，对尾座的各个功能部件进行了精细化还原。模型主体分为底座、尾座体、顶尖套筒、传动手轮、锁紧手柄五大核心模块，建模时首先通过草图绘制勾勒出底座的安装轮廓，结合拉伸、切除特征完成底座的减重槽、安装定位面结构制作，保证底座与机床床身的配合结构完全符合实际装配要求。尾座体部分采用实体建模结合倒角、圆角特征处理，还原了铸件的过渡结构，同时预留出套筒的安装通孔、锁紧机构的装配槽位，各孔位的同轴度、配合公差在建模阶段就通过软件的几何校验功能完成核对，确保后续虚拟装配时无干涉问题。顶尖套筒部分建模时还原了内部的莫氏锥孔结构，以及外部的传动齿条槽，配合手轮端的齿轮传动结构，可实现套筒的轴向进给动作，手轮部分采用轮辐式结构建模，还原了手摇操作的握持手柄细节，手柄表面做了滚花纹理的材质映射，提升模型的真实感。锁紧手柄部分建模还原了偏心锁紧结构，可实现套筒位置的快速锁止，各活动部件之间保留了合理的装配间隙，符合实际机械的运动逻辑。材质渲染阶段，对铸件底座、尾座体赋予了哑光铸铁材质，调整材质的粗糙度、反射参数还原铸铁的磨砂质感；手轮、手柄部分赋予了酚醛树脂的红棕色半哑光材质，顶尖部分赋予了高速钢的金属高反射材质，套筒、锁紧螺钉等部件赋予了调质钢的深灰金属材质，各材质的光影反射参数经过多轮调试，在渲染场景中添加了柔和的面光源与环境反射贴图，最终呈现出接近真实工业设备的视觉效果。整体建模过程兼顾了结构准确性与视觉表现力，完整还原了车床尾座的装配关系与功能结构，可作为机械结构教学、工装设计参考的三维素材使用。
