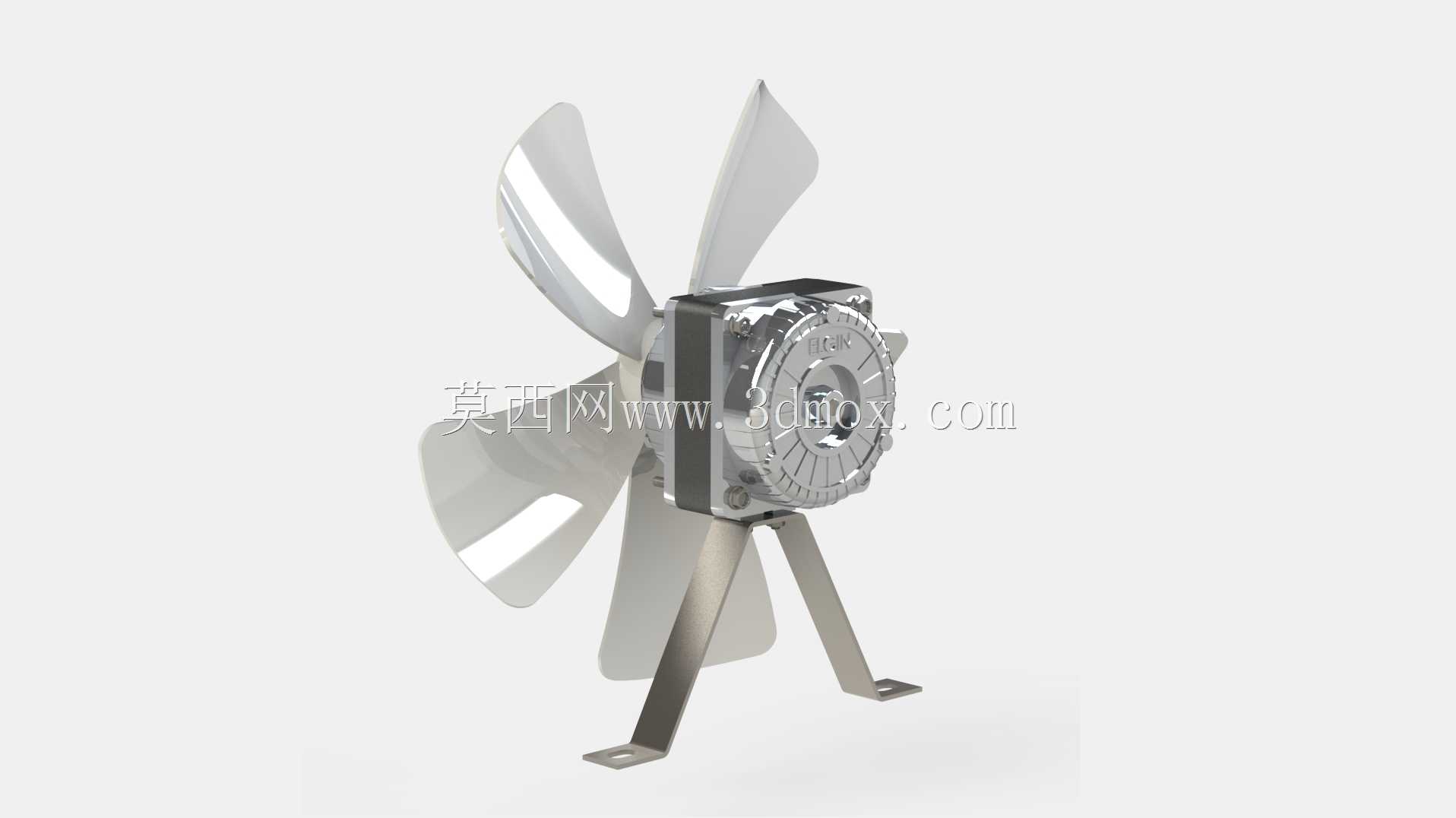

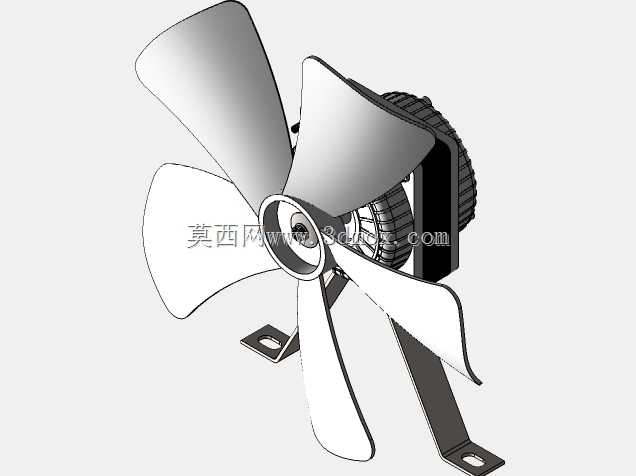

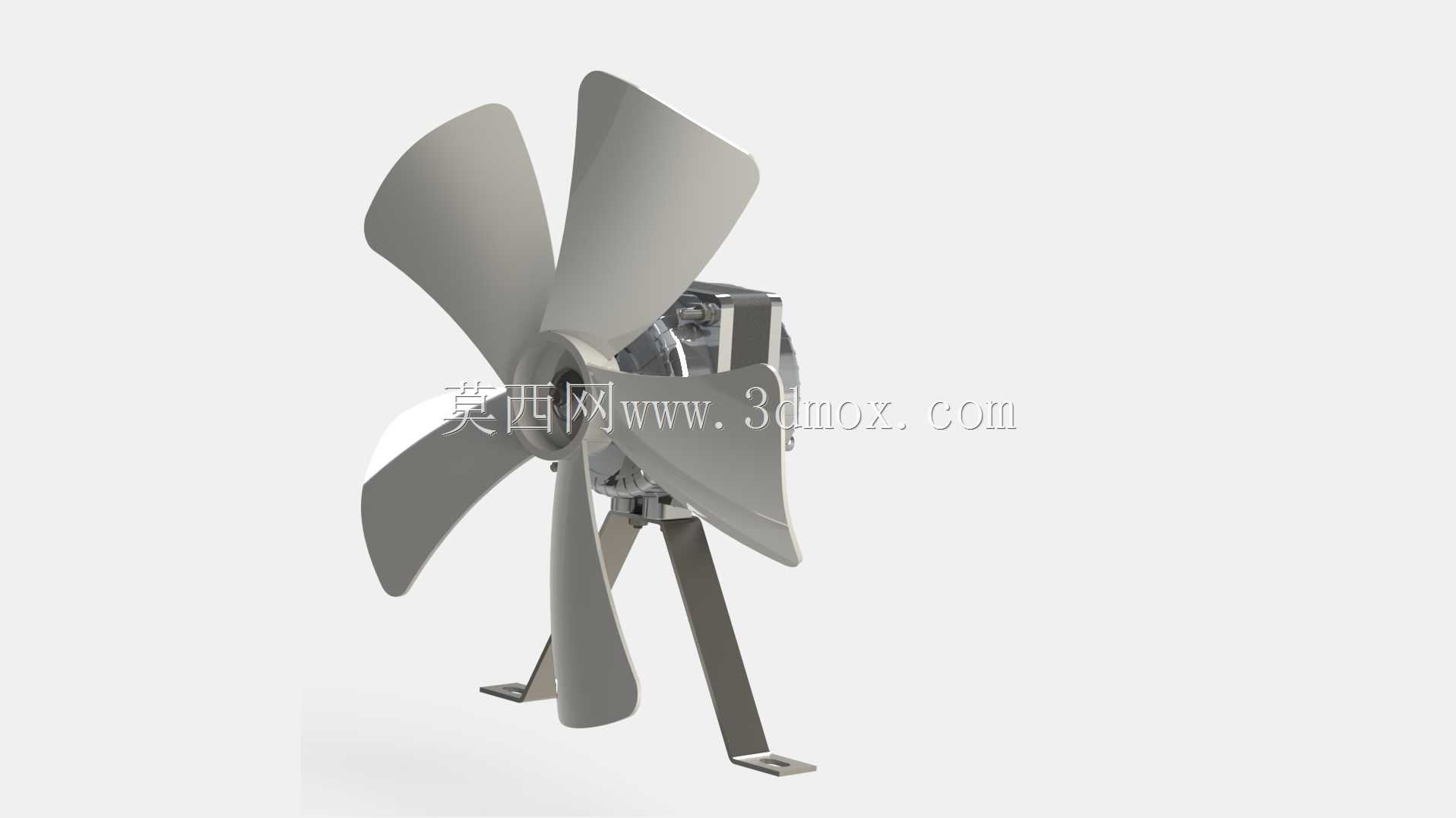

小型工业排风扇带支架动力总成结构

　　在工业厂房局部通风、小型设备散热排风、商用空间辅助换气的场景里，这类小功率轴流排风装置的应用覆盖度极高，不同于大型工业风机的固定安装属性，这款带一体式支架的排风动力单元，更多适配小空间、临时布设、设备配套散热的使用需求，不需要复杂的预埋安装结构，依靠自身的两支金属支脚就能稳定放置在平面上，也可以通过支脚的安装孔配合紧固件固定在设备机架、墙面支架上，安装边界的适配性非常灵活。从结构设计逻辑来看，整个总成将动力驱动部分、扇叶导风部分、支撑固定部分做了高度集成，驱动端采用封闭式的壳体结构，壳体表面做了散热筋结构设计，既能够保证内部运转部件的防护等级，避免运行过程中粉尘、水汽侵入核心传动区域，又能通过壳体表面的筋条增大散热面积，

　　把持续运转产生的热量及时传导到外界空气中，适配长时间连续运行的工况需求。扇叶部分采用六叶前倾式的翼型设计，每一片扇叶的曲面都经过气流导向优化，在1/25马力的小功率输出下，能够兼顾风量输出与运转噪音控制，不会因为转速过高产生尖锐的风噪，适合在有人值守的工位附近、对噪音有一定要求的商用配套场景使用，扇叶的动平衡精度在设计阶段就做了匹配校准，运转过程中不会出现明显的振动传递，避免长期振动导致支架紧固件松动、驱动部件轴承磨损加剧的问题。支撑部分的两支金属支脚采用弯折成型的钣金结构，支脚与驱动壳体的连接位置做了加强结构，两支脚的张开角度经过重心校核，保证整机放置时的重心落在两支脚形成的支撑面中心区域，即使受到一定的外力触碰也不会出现侧翻，

　　支脚底部的安装孔做了长圆孔设计，安装时可以根据现场的固定孔位做小范围的位置调整，降低现场安装的对位难度。在实际配套使用中，这类排风单元可以直接配套在小型设备的散热出风口位置，作为设备自带散热系统的辅助排风部件，也可以单独作为小空间的换气装置使用，不需要额外搭配安装框架，自身的结构就能够满足独立使用的强度要求。设计过程中对各部件的装配公差做了严格匹配，扇叶与驱动输出轴的连接采用防松结构，避免长期启停运转出现扇叶松动移位的问题，驱动壳体的端盖配合位置做了密封槽设计，能够阻挡常规工况下的飞溅液体、粉尘进入内部，延长设备的维护周期。从安装尺寸边界来看，整机的径向尺寸以驱动壳体为中心，扇叶旋转形成的圆周直径控制在小规格区间，

　　支脚的安装孔距适配常规的小型设备机架安装尺寸，不需要对原有设备结构做大规模改造就可以完成配套安装，整体的轴向长度也做了紧凑化设计，不会占用过多的安装空间，适合在空间局促的设备夹层、狭小工位区域布设。在气流组织设计上，六片扇叶的安装角度经过多轮仿真验证，在额定转速下能够形成稳定的轴流风场，不会在扇叶边缘产生明显的紊流区域，既保证了排风效率，也减少了紊流带来的额外噪音与振动。驱动部分的输出轴与扇叶的连接位置做了同轴度限位设计，装配时不需要反复调整就能够保证扇叶的旋转同轴度，降低装配环节的人工校准成本，也减少了因为装配同轴度差带来的运转振动、轴承偏磨问题。整个结构没有多余的冗余部件，所有结构件都兼顾功能实现与结构强度需求，支脚的钣金厚度经过载荷校核，既能够承受整机的重量与运转时的动载荷，也不会因为用料过厚带来不必要的成本增加与重量上升，方便单人搬运与现场安装。在日常维护场景下，这种集成式结构的拆装难度很低，只需要拆卸扇叶前端的紧固件就可以完成扇叶的清洁，拆卸端盖的固定螺丝就可以对内部的轴承部件做润滑维护，不需要专用的工装工具就能够完成常规的保养操作，适配一线运维人员的日常作业需求。
