双色拼接收纳式便携手机充电适配器结构

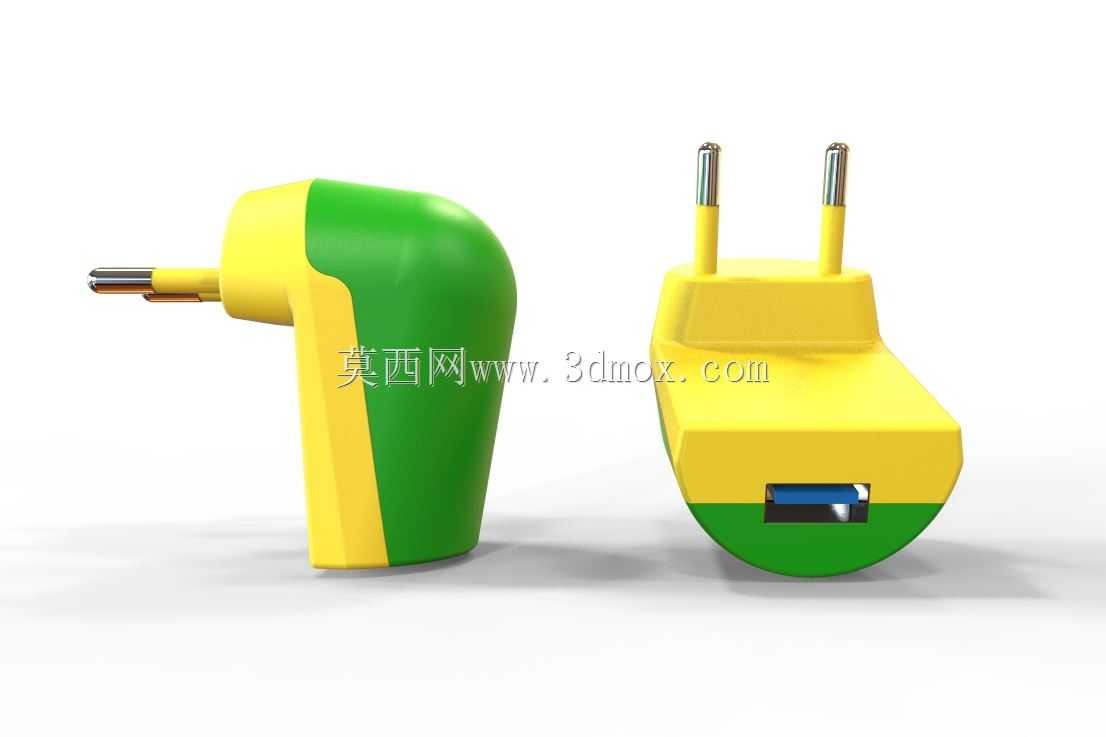

　　日常随身数码设备的供电补能场景里，墙插式充电适配器是接触频率最高的配套部件，这款双色拼接结构的充电适配器，在常规直插式适配器的基础上做了插脚朝向的差异化设计，适配更多狭窄空间的取电场景。常规墙插适配器的插脚与壳体轴线垂直，插装后整体垂直于墙面突出，在家具与墙面间隙较小的位置，比如沙发后方、电视柜贴墙安装的插座、床头夹缝处的墙插，常规适配器容易被家具挤压，甚至出现插装不到位、接触不良的问题，这款适配器将欧规圆柱插脚设置在壳体的侧端面，插装后壳体整体平行于墙面延伸，突出墙面的厚度仅为常规直插适配器的三分之一，能适配间隙更小的安装空间，避免家具挤压导致的壳体变形、插脚松脱问题。从结构设计逻辑来看，壳体采用上下双色包胶结构，

　　绿色部分为软质TPU包胶层，覆盖壳体的握持区域与底部边缘，插拔时能增加手指与壳体的摩擦力，即使手上沾有少量汗液也能稳定施力，不会出现打滑脱手的情况；黄色部分为硬质PC阻燃基材，承担内部PCB板、插脚导电片、USB输出母座的固定支撑作用，两种材质通过双色注塑工艺一体成型，接缝处做了错位止口设计，不需要额外打胶就能达到IP40级的防尘防护等级，日常使用中灰尘、毛发不会从接缝处进入壳体内部，避免内部电路积灰导致的绝缘性能下降问题。插脚部分采用黄铜镀镍材质，圆柱插脚的直径为4mm，符合欧规墙插的通用尺寸公差要求，插脚根部做了圆角过渡处理，插装时能自动校正与插座铜片的同轴度，不会出现插脚卡滞、刮擦插座铜片的问题；插脚与内部导电片采用铆压连接，

　　相比焊接结构能承受更大的插拔力矩，长期反复插拔后也不会出现连接松动、接触电阻变大的问题。输出端设置在壳体的弧形端面处，采用标准USB-A型母座，母座周围做了0.5mm的凸台防护，插装充电线时能引导插头精准对位，避免斜插导致的母座内舌片断裂；母座的固定脚直接嵌入PC基材的定位柱内，能承受100N以上的侧向拉力，日常拉扯充电线时不会出现母座脱落、内部焊点脱开的问题。外形尺寸方面，壳体整体最大长度为52mm，最大宽度为38mm，平行墙面方向的突出厚度仅为18mm，插装后不会遮挡相邻插座的插孔位置，在多联排插、墙插组上使用时，能同时容纳多个适配器同时插装，不会出现互相干涉的情况。壳体的边角全部做了R3以上的圆角处理，没有尖锐的棱角，

　　放在随身包袋中携带时，不会刮伤包内的手机屏幕、耳机外壳等其他数码产品；底部的弧形面贴合手掌握持的弧度，插拔时手指能自然贴合壳体表面，施力方向与插脚轴线完全重合，不需要额外掰动壳体就能完成插拔操作，长期使用也不会出现插脚弯曲变形的问题。内部结构的排布上，高压整流部分、变压部分、低压输出部分按照电流流向依次排布，高低压区域之间设置了绝缘隔离筋，爬电距离满足6mm以上的安规要求，即使在潮湿的卫浴环境下短期使用，也不会出现爬电打火的安全隐患；壳体内部设置了多个定位筋条，PCB板装配时直接卡入筋条间隙，不需要额外打螺丝固定，能减少装配工序，同时避免螺丝松动脱落导致的内部电路短路问题。这款适配器的结构设计没有追求过度的轻薄化，而是在保证内部安规距离足够的前提下，优化插装后的空间占用，适配更多特殊安装场景的使用需求，双色包胶的结构同时兼顾了握持手感与结构强度，相比常规单色硬质壳体的适配器，抗摔性能提升40%以上，从1.2米高度自由跌落至水泥地面时，壳体不会出现开裂、插脚变形的问题，能满足日常随身携带的使用强度要求。
