集装箱吊装用自动对位简易滑锁结构

　　在港口集装箱转运、堆场堆垛作业场景里，传统人工逐角放置扭锁的操作模式，一直是吊装环节效率与安全的双重瓶颈——作业人员需要在吊具下放至集装箱顶面后，手动将四个扭锁分别对准角件孔位，插入后旋转锁止，不仅单箱作业耗时久，高空临边作业的安全风险也始终存在，遇到雨雪、大风等恶劣天气，作业效率还会进一步折损。这款滑锁结构的设计初衷，就是从根源上取消人工插锁、旋锁的操作步骤，实现吊具与集装箱角件的自动对位锁止，适配现有岸边集装箱起重机、堆场龙门吊的常规吊具改造需求，不需要对原有吊具的主体钢结构做大规模改动，安装边界完全匹配标准集装箱角件的中心距尺寸，可直接替换原有手动扭锁的安装位。

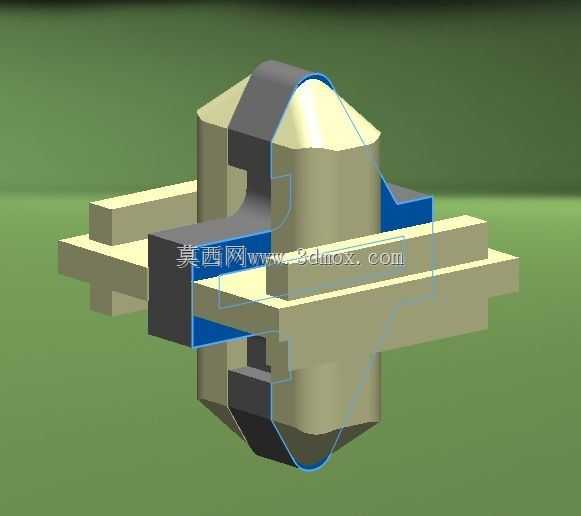

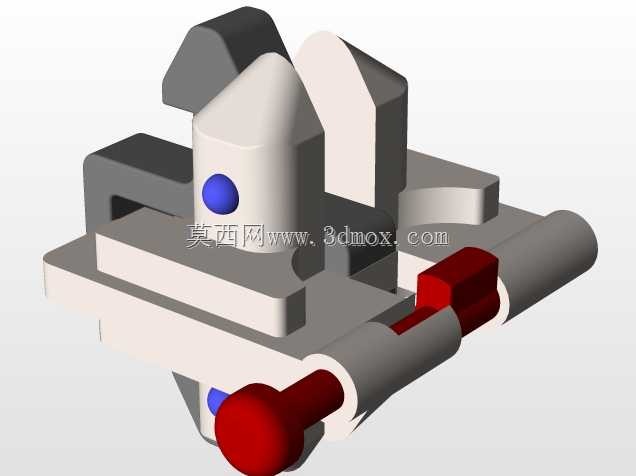

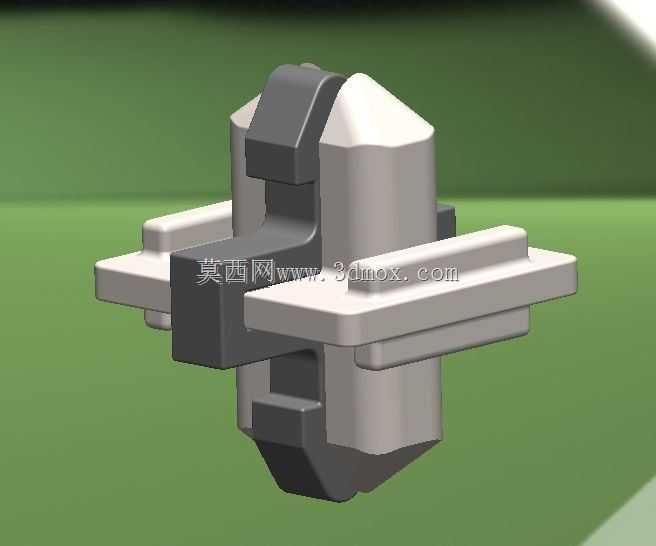

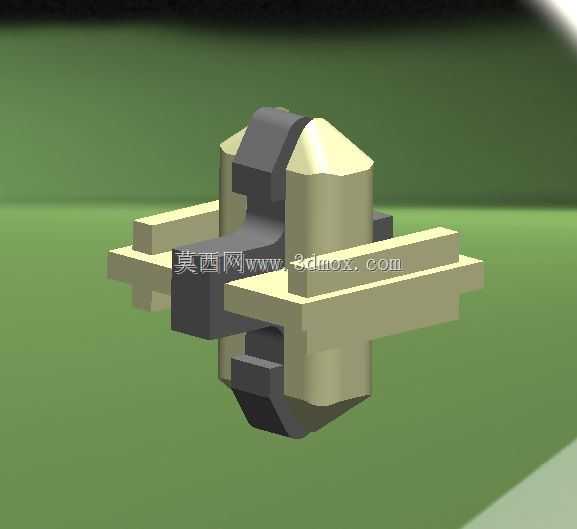

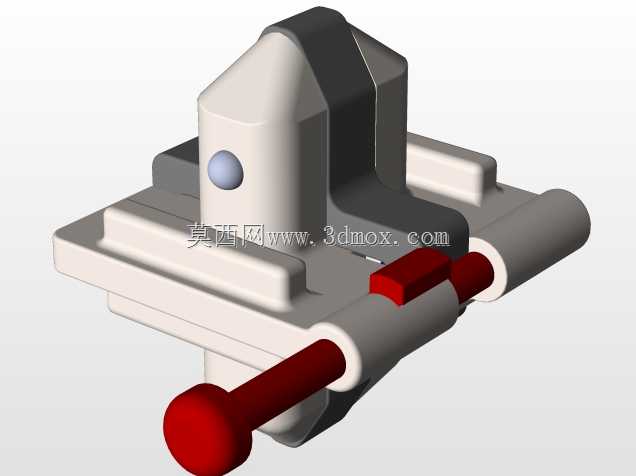

　　从功能实现逻辑来看，整套锁体分为固定基座、滑动锁舌、滚珠锁止机构、解锁旋钮几个核心部分。四个锁体单元预先安装在吊具的四个角位对应位置，日常待机状态下，锁舌处于收回位置，不会突出吊具底面，避免吊具移动过程中剐蹭集装箱顶面或其他设备。当吊具下放至集装箱顶面时，锁体的导向锥面会先接触集装箱角件的导入孔，依靠锥面的自定心作用，即使吊具与集装箱存在小范围的位置偏差，也能顺着锥面滑入正确对位位置，不需要司机反复调整吊具落点。当吊具完全落位、锁体基座与角件顶面贴合到位后，滑动锁舌会在重力与内置弹簧的共同作用下沿导向槽滑入角件的锁孔内，此时滚珠轴承锁止机构会自动卡入锁舌的定位槽，完成锁止动作，整个过程不需要人工介入，吊具起升时锁舌会承受集装箱的全部垂向载荷，锁止结构的承载能力完全满足ISO标准集装箱的额定起重量要求，不会出现脱锁风险。

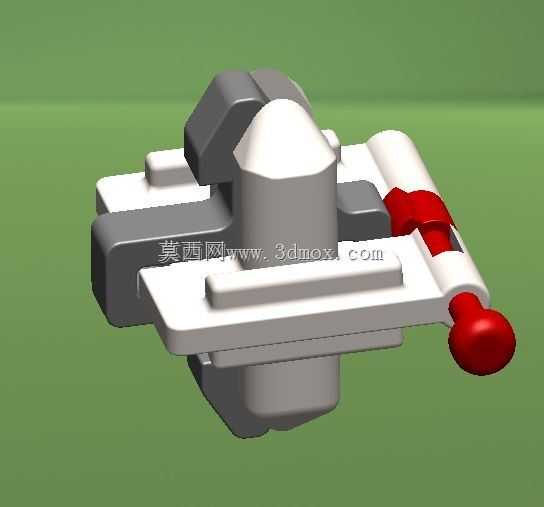

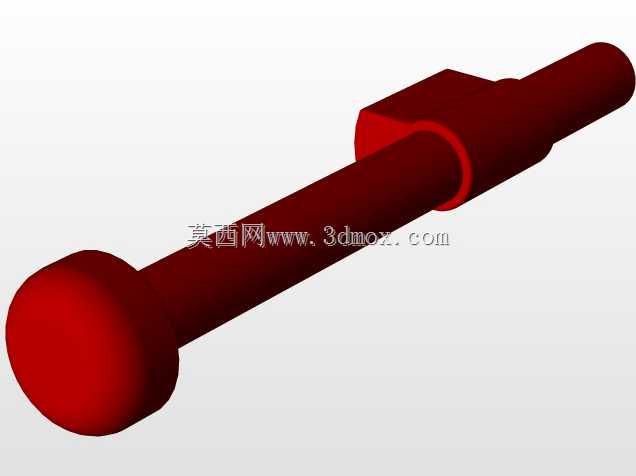

　　解锁环节的设计也充分考虑了堆垛作业的需求，当集装箱需要堆叠到另一层集装箱上方时，吊具下放至下层集装箱顶面的过程中，锁体的楔形触发面会先接触下层集装箱角件的孔侧边缘，随着吊具继续下放，楔形面会受到侧向推力，带动锁舌自动收回至待机位置，此时吊具可以直接起升脱离，不需要人工操作解锁；只有当需要将集装箱从堆垛上单独吊离时，才需要作业人员在吊具落位锁止后，操作红色解锁旋钮完成锁止状态的确认，避免误解锁导致的载荷脱落。

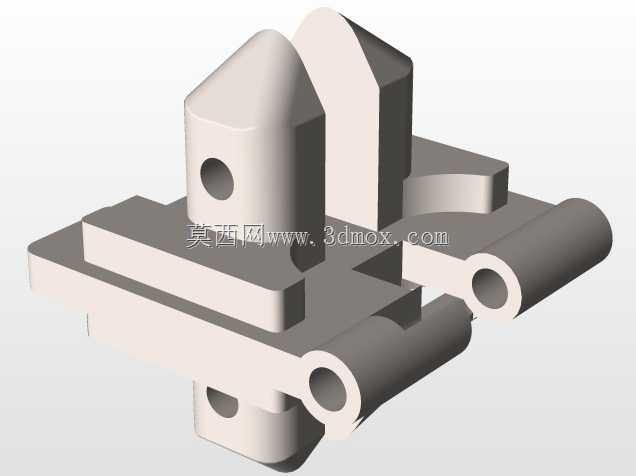

　　从结构尺寸设计来看，锁体的整体外轮廓完全适配标准集装箱角件的内腔尺寸，导向锥面的角度经过反复校核，既保证了足够的对位容错范围，又不会因为锥度过大导致锁舌行程过长、锁体整体高度超标，安装法兰的孔位与现有常规手动扭锁的安装孔位完全一致，改造时只需要拆除原有扭锁，将该滑锁通过螺栓固定在原有安装位即可，不需要额外加工安装孔，也不需要调整吊具的原有液压、电气线路，纯机械结构的设计也避免了电控元件在港口高盐雾、高湿度环境下的可靠性问题，后期维护只需要定期给滑动接触面加注润滑脂、检查滚珠锁止机构的磨损情况即可，维护成本远低于电控式自动锁具。

　　在实际作业测试中，该滑锁结构可以将单箱吊装的对位锁止时间从原来的平均30秒压缩到5秒以内，同时完全取消了作业人员在吊具下方的临边操作环节，从本质上降低了吊装作业的安全风险，锁体的滑动接触面采用了耐磨合金材质，经过表面淬火处理，耐磨性能满足港口高频次作业的使用寿命要求，锁舌的受力截面经过有限元强度校核，在1.5倍额定载荷下不会出现塑性变形，锁止机构的滚珠采用标准轴承钢材质，配合硬化处理的定位槽，反复锁止解锁的疲劳寿命超过十万次，完全可以满足港口连续作业的使用需求。
