重量激活式扭转锁具结构设计方案

项目分类:3D模型 发布时间:2021-09-22 ID:279794
  • 重量激活式扭转锁具结构设计方案
  • 重量激活式扭转锁具结构设计方案
  • 重量激活式扭转锁具结构设计方案
  • 重量激活式扭转锁具结构设计方案
  • 重量激活式扭转锁具结构设计方案
  • 重量激活式扭转锁具结构设计方案
  • 重量激活式扭转锁具结构设计方案
  • 重量激活式扭转锁具结构设计方案
  • 重量激活式扭转锁具结构设计方案
  • 重量激活式扭转锁具结构设计方案

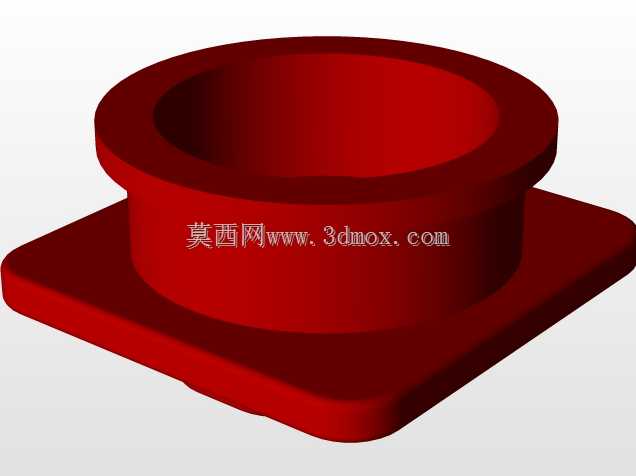

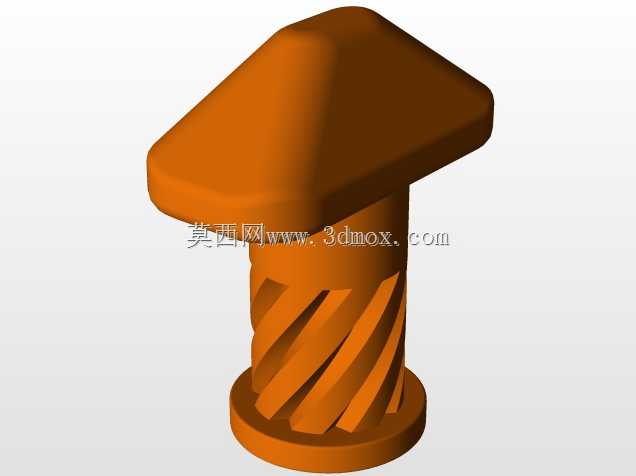

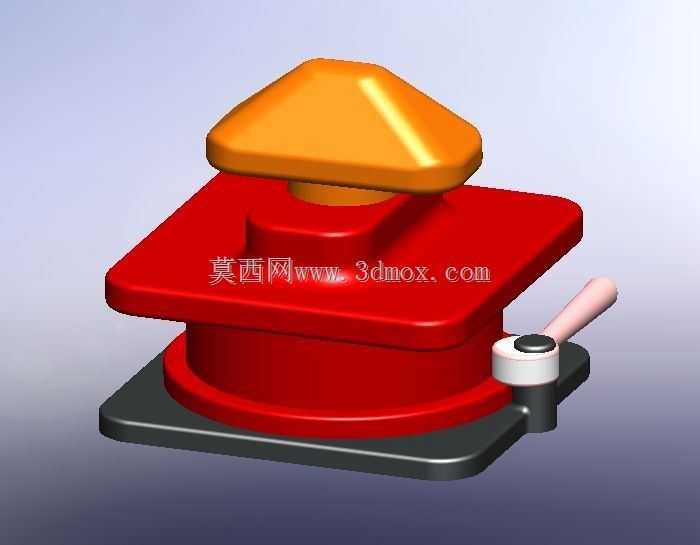

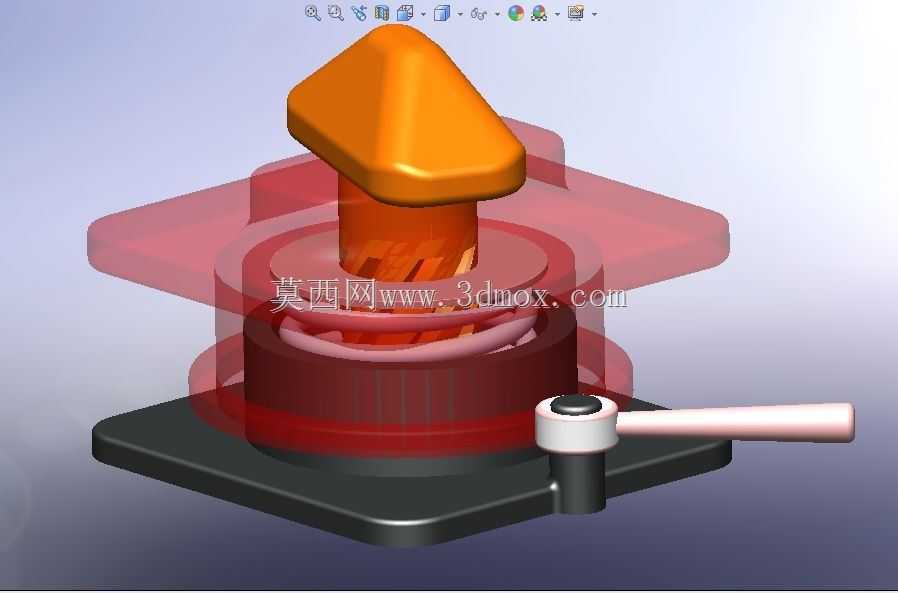

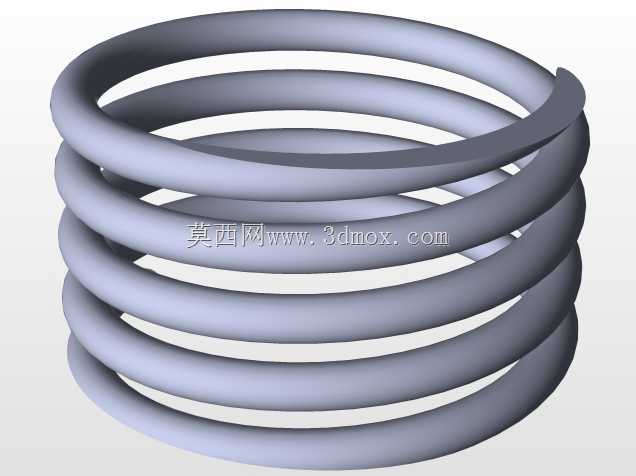

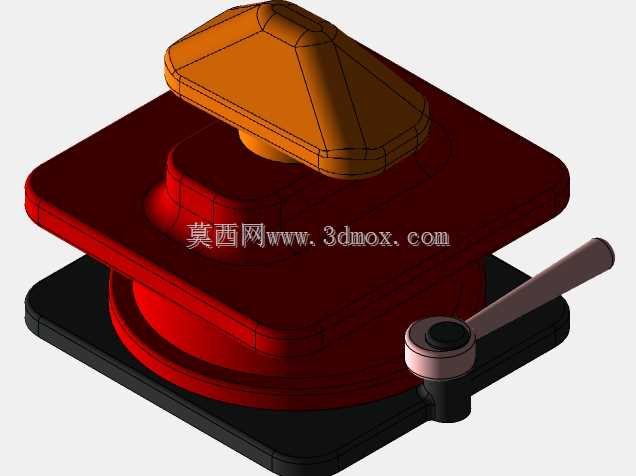

这类重量激活扭转锁常应用在需要依靠承载物自重触发锁紧的工位场景,比如工装夹具的快换定位、仓储笼的自动锁止、小型设备检修舱门的免操作锁紧环节,区别于普通按压锁或者旋钮锁,它不需要额外的手动解锁施力,当承载件放置到位后,依靠自身重量下压触发内部机构,扭转一定角度即可完成锁合,抬升承载件时机构自动复位解锁,能大幅减少工位操作的辅助动作时长。从结构特性来看,这套锁具采用同轴分层布局,顶部的按压头采用大圆角多边形造型,既避免棱角磕碰,也能在手动应急操作时提供足够的扭转摩擦力,中部的螺旋导向槽配合复位弹簧实现下压后的扭转行程,侧边的拨杆用于锁止状态的手动强制解锁,底部的方形安装法兰预留了四个沉头安装孔,安装边界控制在80mm见方的平面内,整体装配高度不超过65mm,适配10-15mm厚度的安装面板,安装时仅需要在面板上开出对应直径的中心过孔与四个螺丝孔位即可完成固定,不需要额外加工复杂的定位槽。建模过程中先从底部安装基座开始绘制,先拉伸方形法兰与中心筒身,在筒身内壁绘制螺旋导向槽的扫描路径,预留弹簧安装的同轴台阶位;之后绘制中部的锁芯旋转体,匹配导向槽的位置做出对应的导向凸台,保证下压行程中凸台能沿螺旋槽平滑滑动,完成45度的扭转动作;再绘制顶部的按压操作头,做表面圆角过渡处理,内部预留与锁芯连接的卡扣位;侧边的解锁拨杆单独绘制转轴与拨头结构,装配时保证拨头能卡入锁芯的解锁卡槽内,拨杆的转动行程控制在30度即可顶开锁芯的锁止位;最后装配复位弹簧,设置好弹簧的压缩预压力,匹配常规承载件的重量触发阈值,避免轻载误触发或者重载无法触发的问题。建模完成后需要做干涉检查,重点验证下压扭转全行程中各部件是否存在卡滞,弹簧压缩量是否在材料弹性范围内,解锁拨杆动作时是否能顺畅顶开锁止结构,同时做装配体的剖面视图检查内部配合间隙,导向凸台与螺旋槽的配合间隙控制在0.2mm,既保证滑动顺畅也不会出现过大的晃动间隙,锁合状态下的轴向承载能力可以通过结构受力仿真验证,满足常规工位100kg以内的承载锁止需求。
