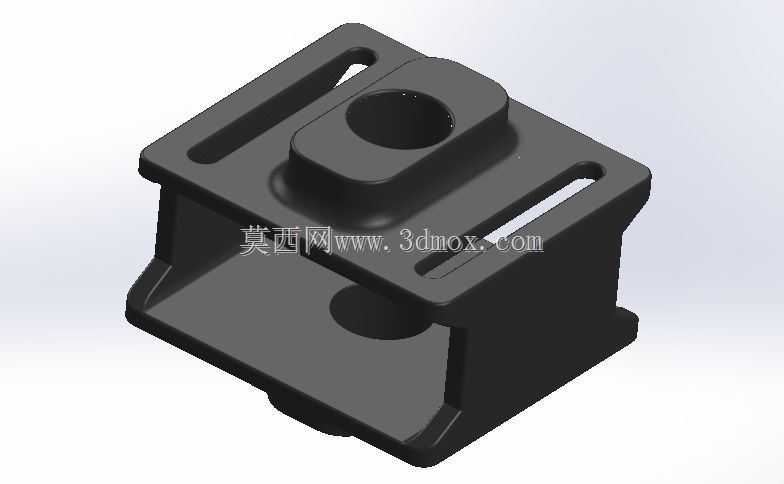

对称式重量触发扭锁锁紧机构设计

　　这款重量激活扭锁机构，核心应用场景集中在需要依靠承载物自重触发锁紧的快装连接工位，常见于模块化工装快换、物流载具对接、小型设备快装锁付场景，区别于传统手动扳动式锁具，它不需要额外操作手柄或者外置驱动源，完全依靠对接过程中承载件施加的轴向压力完成锁止动作，对接到位后自动形成双向轴向限位，不会因为运输振动、小幅冲击出现意外脱开的情况。

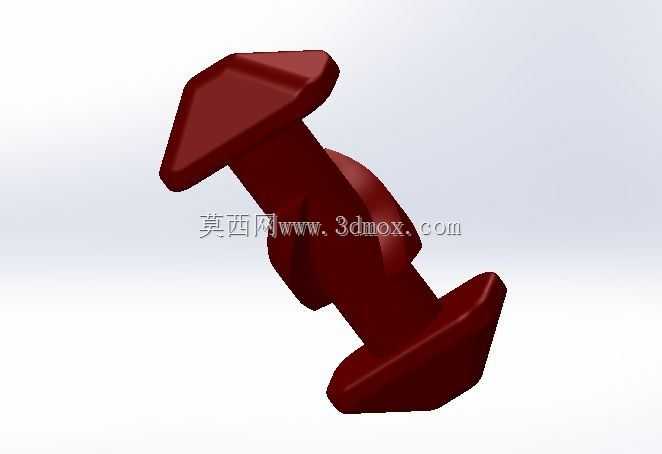

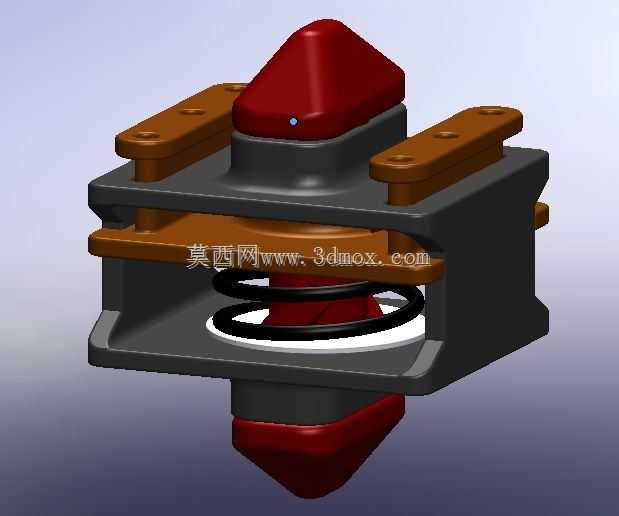

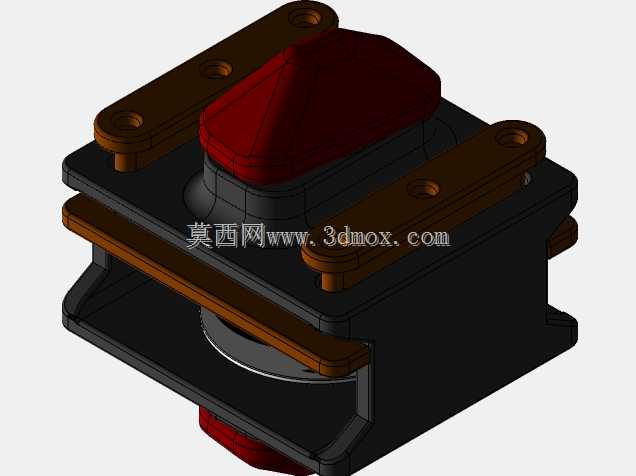

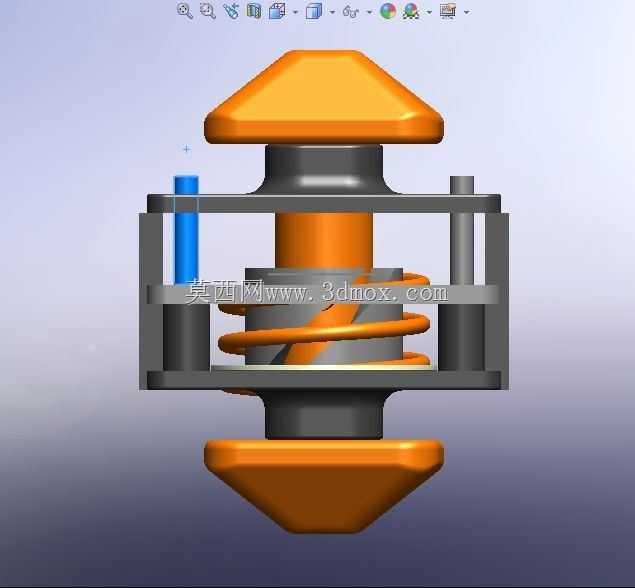

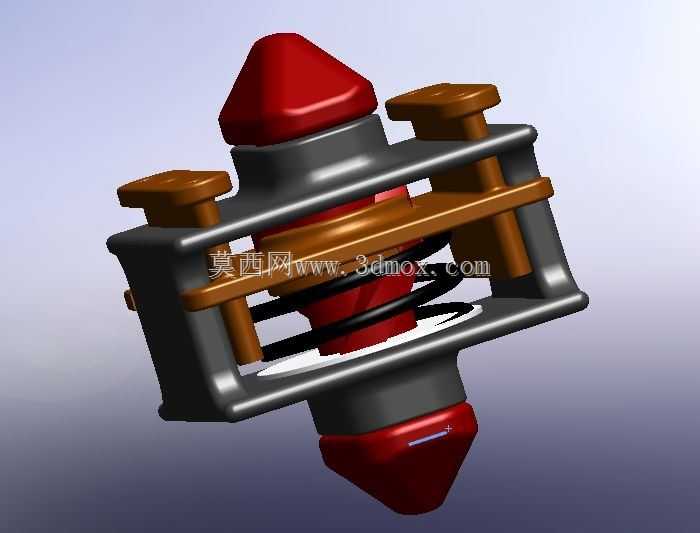

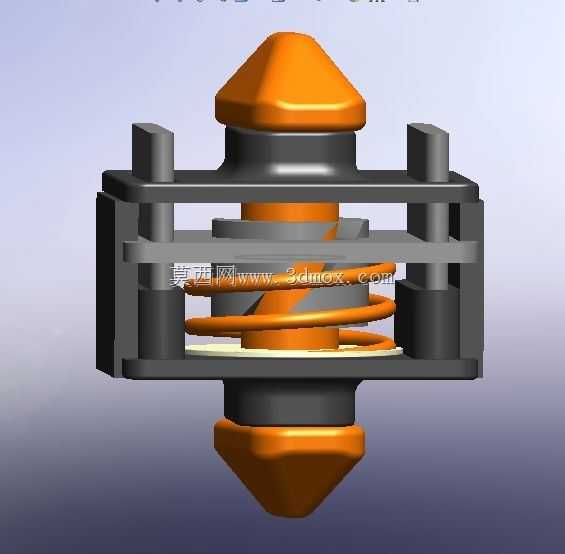

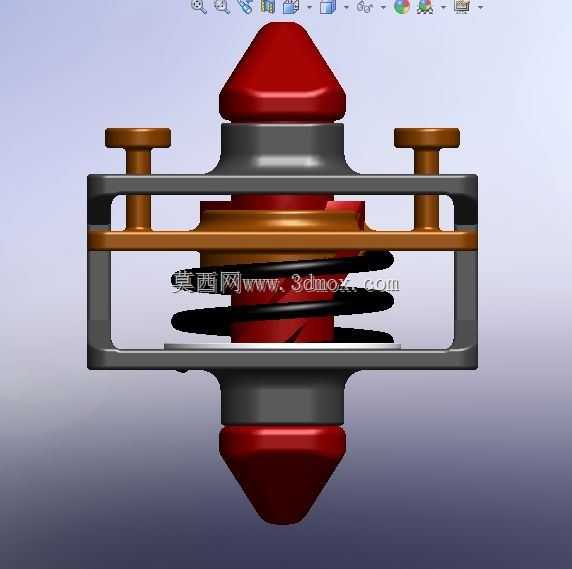

　　从功能特性来看，机构采用上下对称的蘑菇头导向结构，上下两端的锥形导向头在对接时可以自动适配安装孔的位置偏差，允许对接过程中存在±2mm的径向错位，不需要额外的视觉对位或者人工精准找正，能大幅提升快装作业的效率。内部的螺旋弹簧承担复位与预紧的双重作用，空载状态下上下锁头处于伸出位，当轴向压力施加到任意一端锁头时，中心轴沿轴向滑动，配合内部的螺旋导向槽带动锁体产生设定角度的周向旋转，当滑动行程达到设计阈值时，锁舌结构自动卡入对接件的限位槽内，完成锁紧动作；需要解锁时，仅需对锁头施加额外的轴向按压行程，反向旋转后即可解除限位，实现快速分离。

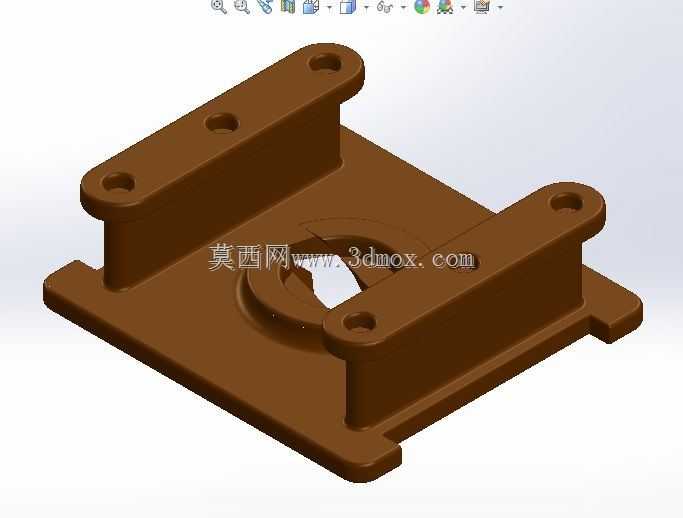

　　设计过程中优先考虑了安装边界的适配性，整体机构采用同轴回转式布局，最大径向轮廓尺寸控制在适配标准圆形安装孔的范围内，安装法兰上预留的通孔可以直接通过螺栓固定在载具或者工装基板上，不需要额外设计定制化安装座。内部的导向柱采用对称双导柱布局，避免中心轴在滑动过程中出现卡滞、偏磨的问题，相比单导柱结构，抗偏载能力提升40%以上，即使对接压力存在小幅角度倾斜，也能保证动作顺畅。所有滑动配合面都预留了合理的公差间隙，既可以满足常规机加工的精度要求，不需要过高的加工成本，又能避免粉尘、细小碎屑进入配合间隙导致的动作失效，适配车间、仓储等常规工业作业环境。

　　在结构强度校核层面，锁体的承力部件采用等壁厚设计，锁舌部位的受力截面经过优化，在额定承载重量下，应力集中区域的安全系数保持在3倍以上，满足常规工业载具的承载要求。弹簧的参数经过匹配计算，既保证空载状态下锁头可以完全复位，不会因为弹簧力过小导致锁舌无法到位，又避免弹簧刚度过大造成对接时需要施加过大的下压力，单人徒手即可完成对接操作。机构的整体轴向行程经过反复迭代，锁止行程和解锁行程设置了明确的触感反馈，操作人员不需要观察机构状态，通过手部的触感就能判断是否锁紧到位，降低操作失误的概率。

　　不同于电磁锁、气动锁需要外接能源的锁付方案，这款纯机械结构的扭锁不需要布置管线、电路，完全可以在无能源供给的场景下独立工作，维护过程中仅需定期清理配合面的杂物，在滑动部位涂抹少量润滑脂即可长期稳定工作，故障率远低于带驱动源的锁付机构。针对不同的承载需求，仅需更换对应刚度的复位弹簧，就可以调整触发锁紧所需的轴向压力，不需要改动整体的外形尺寸和安装接口，能适配多种不同载荷等级的快装场景，通用性较强。
