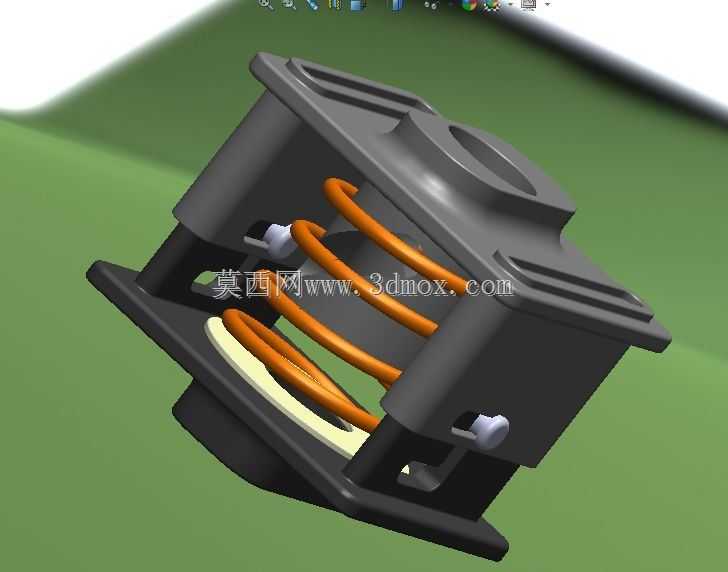

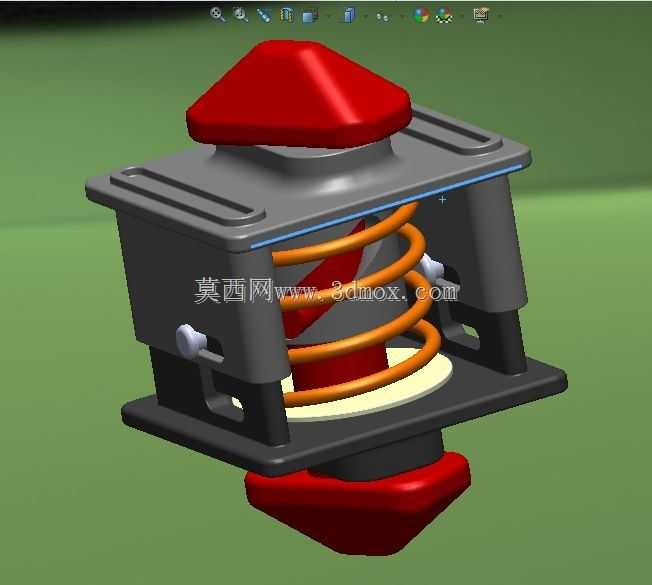

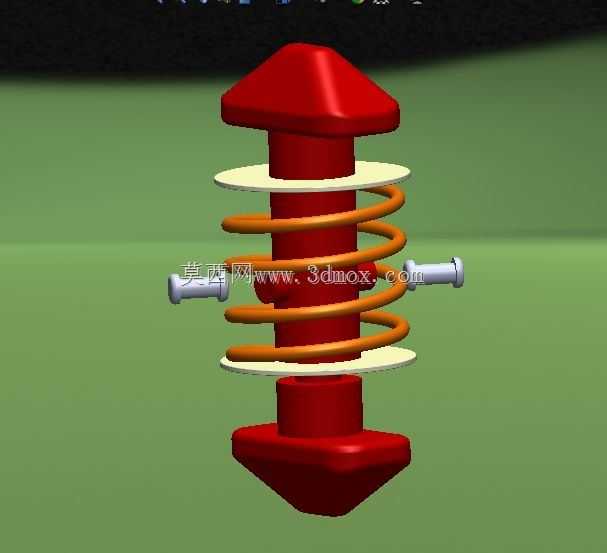

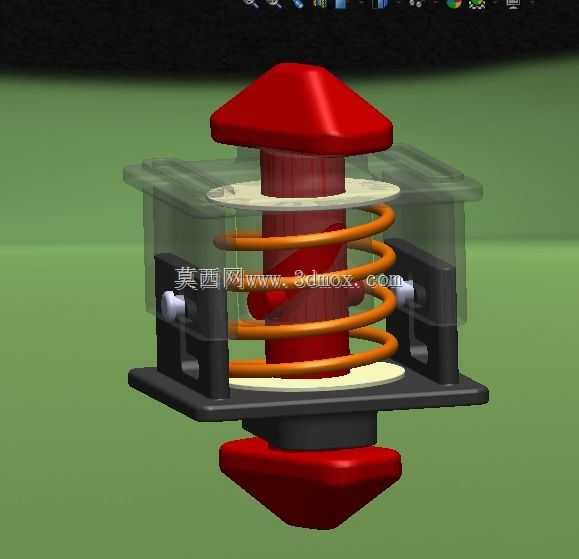

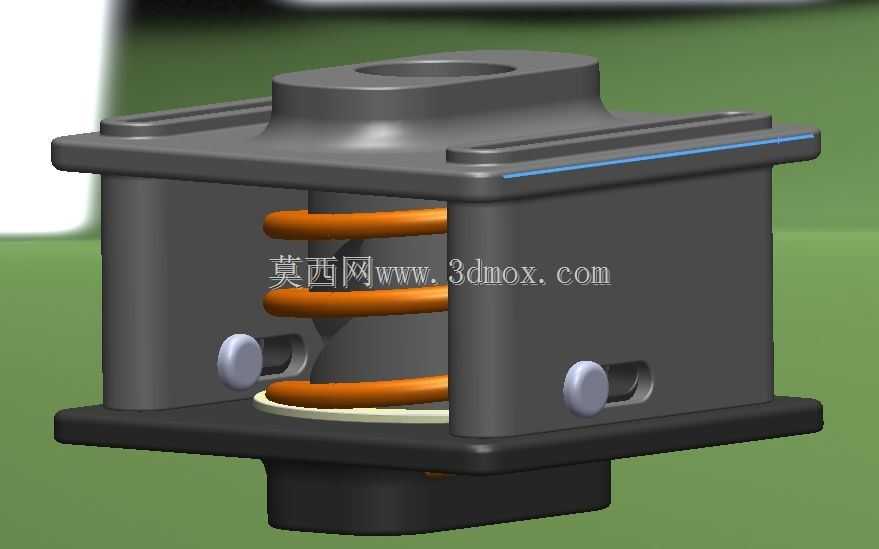

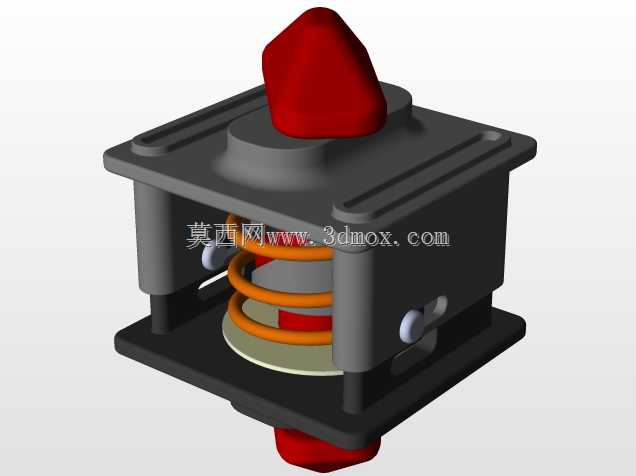

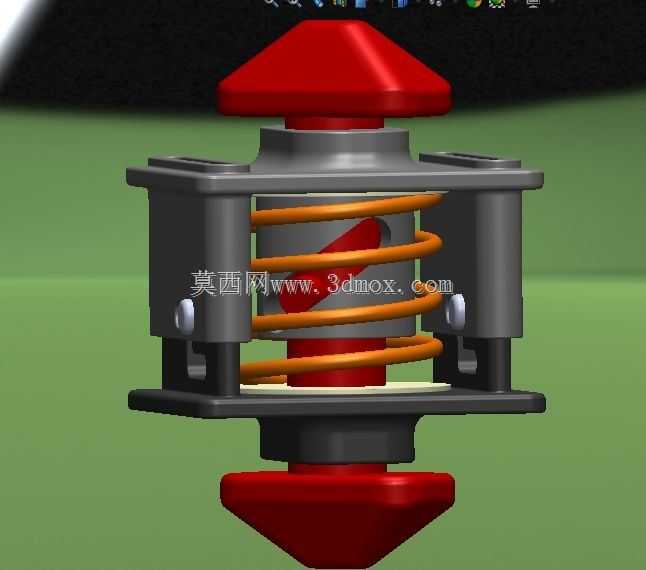

在物流周转、自动化输送线的载具定位场景里,这类依靠重量触发的扭锁机构,是解决无动力工位载具自动锁止、解锁需求的核心构件,不需要额外配置气动、电动驱动元件,完全依靠载具自身重量完成锁合动作,在无供电的简易工装工位、重力式输送滑道、周转箱堆叠定位场景中应用十分广泛。从结构组成来看,整套机构以对称式框架作为承载基体,上下两端设置锥形导向头,中部嵌套圆柱螺旋压缩弹簧作为复位动力源,两侧对称布置可径向伸缩的锁止销,配合框架上的导向限位槽完成锁止与释放的动作切换。实际作业过程中,当载具下落压到机构上端锥形头时,轴向压力克服弹簧预紧力推动内芯轴向移动,内芯上的斜向导向槽会推动两侧锁销向外伸出,卡入载具底座对应的锁孔内完成自动锁止;

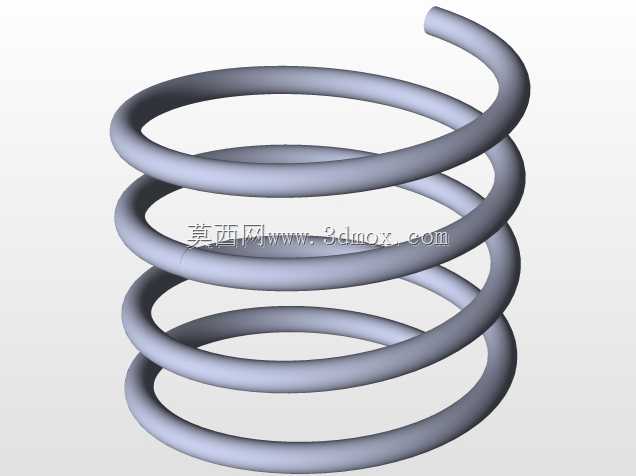

当载具被向上吊起、轴向压力消失后,弹簧复位推动内芯回位,斜槽带动锁销向内收回,自动解除锁止状态,整套动作不需要人工额外操作,完全依靠重力与弹簧力的配合完成循环。设计阶段首先要确认的是安装边界尺寸,整套机构的径向安装尺寸需要适配载具底部的安装孔位,框架两侧的安装凸台预留了螺栓固定孔,可以直接固定在输送线的工位基座上,上下锥形头的锥度设计兼顾了导向容错能力,即使载具下落时存在10mm以内的位置偏差,也能通过锥面导向自动滑入对中位置,不会出现卡滞。弹簧参数的匹配是设计核心,预紧力需要设置为略大于内芯组件的自身重量,避免机构在无负载时出现锁销误伸出的情况,同时弹簧的极限压缩量要匹配内芯的轴向行程,保证锁销完全伸出时弹簧不会并圈失效,

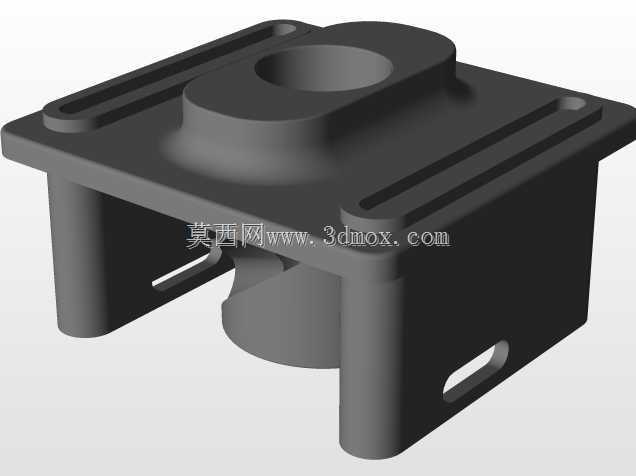

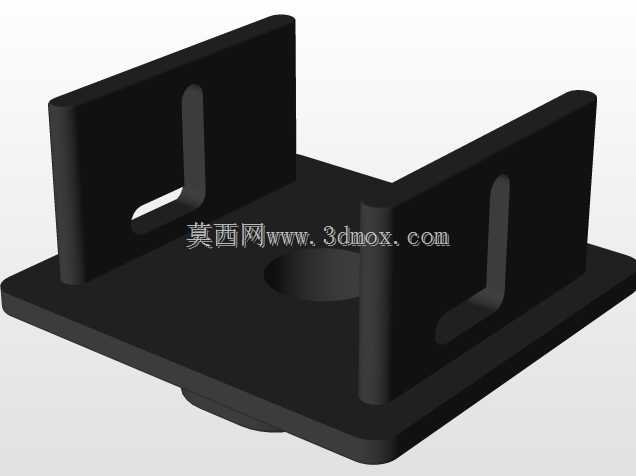

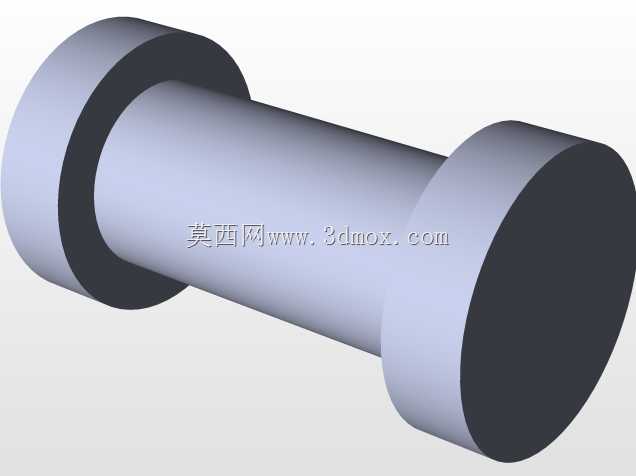

内芯上斜槽的倾斜角度需要经过受力核算,角度过小会导致锁销伸出推力不足、锁止不到位,角度过大则会出现锁止后自锁、无法顺利复位解锁的问题,通常斜槽角度设置在15度到20度区间,既能保证足够的锁止推力,也能让复位动作顺畅无卡滞。两侧锁销的头部做了圆弧过渡处理,避免伸出过程中与载具锁孔出现硬接触刮擦,锁销与框架导向孔之间采用小间隙配合,间隙控制在0.05mm到0.1mm之间,既保证锁销滑动顺畅,也不会因为间隙过大出现径向晃动导致锁止精度下降。框架部分采用对称式结构设计,两侧的支撑臂等厚布置,受力时载荷均匀分布,不会出现单侧应力集中导致的结构变形,上下端的锥形头采用耐磨材质设计,长期承受载具下落的冲击摩擦也不会出现过度磨损导致导向失效。
在实际选型应用时,需要根据载具的额定重量匹配对应刚度的弹簧,保证载具完全落座时锁销能够完全伸出达到设计锁止深度,锁止深度通常设置为5mm到8mm,既能够承受水平方向的窜动力,也不会因为锁止过深导致解锁阻力过大。这类机构相比传统的手动插销、电动锁具,不需要额外的动力源与控制线路,结构简单可靠,维护成本极低,在无动力输送线、周转工装、堆叠式载具的定位锁止场景中,能够大幅降低人工操作的工作量,避免因为人工忘记锁止导致的载具滑脱、移位风险。设计建模过程中需要重点关注各运动部件的干涉检查,内芯轴向移动全程不能与框架、弹簧出现剐蹭,锁销径向伸缩时要保证与斜槽的接触面积足够,避免局部应力过大导致零件磨损过快,同时要预留足够的润滑空间,在导向孔、斜槽接触面可以预留润滑脂存储槽,延长机构的维护周期。安装时需要保证机构的固定基座具备足够的刚性,避免锁止受力时基座变形导致机构动作卡滞,上下导向头的同轴度要控制在0.1mm以内,保证载具下落时的导向对中精度。
