船用三叶螺旋桨结构设计三维作品

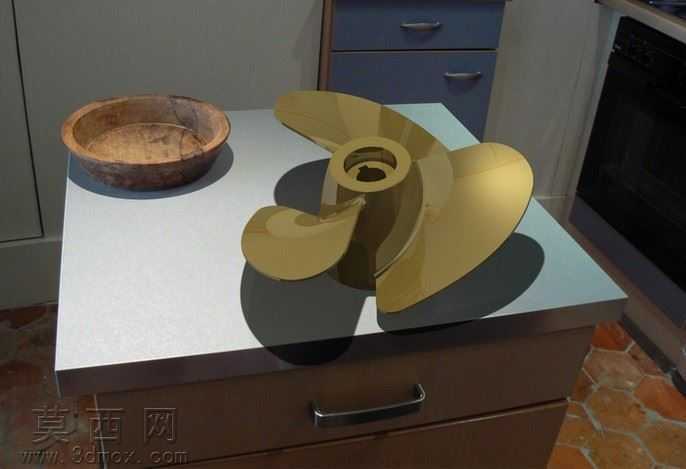

该作品为船用三叶螺旋桨的三维建模设计成果，建模阶段以螺旋桨的实际工程参数为核心依据，先通过草绘确定桨叶的翼型截面轮廓，沿桨毂轴向按照流体力学最优分布规律排布三个截面，通过放样融合生成单张桨叶的基础曲面，再通过环形阵列完成三张桨叶的对称布局，保证各桨叶的安装角度、曲面弧度完全一致，避免后续使用中出现动平衡偏差。桨毂部分采用回转体建模方式，中心预留适配传动轴的键槽安装孔，孔位公差按照船舶动力传输的标准要求设定，同时在桨毂与桨叶的衔接位置做了平滑过渡处理，消除应力集中的结构隐患。材质渲染阶段选用铸造锡青铜的材质参数，还原船用螺旋桨常用金属的哑光金属质感，调整表面粗糙度参数模拟实际铸件的细微肌理，通过光影渲染突出桨叶曲面的流畅弧度，以及桨毂结构的厚重质感。结构设计上充分考虑螺旋桨的水下工作特性，桨叶的导边与随边分别做了圆弧过渡处理，降低水流切割过程中的阻力与空泡效应产生概率，桨叶的厚度从根部到梢部逐步递减，既保证根部与桨毂连接的结构强度，又减轻桨叶梢部的重量，优化整体转动惯量。整个建模过程严格遵循船舶推进部件的设计规范，所有曲面均经过曲率连续性检查，确保模型可直接导入工程分析软件开展流体仿真、结构强度校核，也可用于后续的铸造工艺设计、数控加工编程参考，完整还原了船用三叶螺旋桨的结构特征与工程属性。
