五轴机床复杂加工工装夹具结构

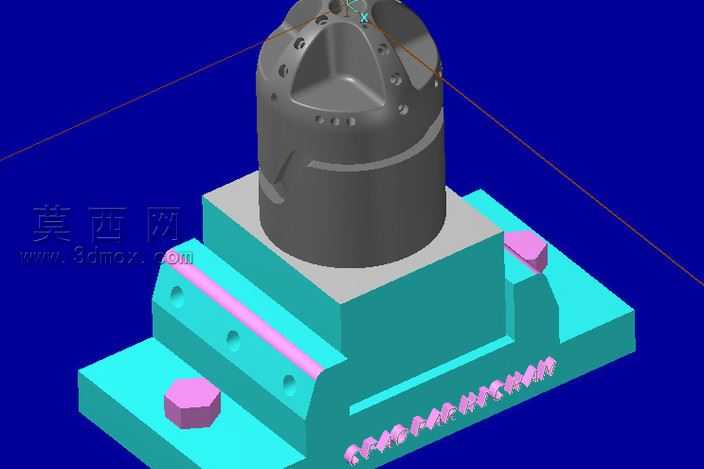

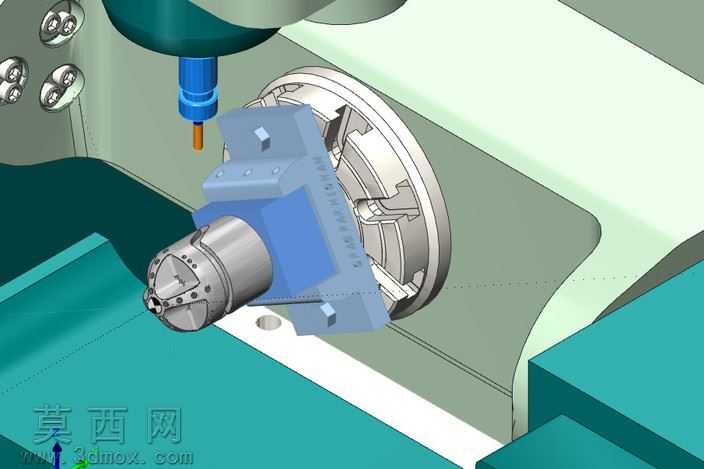

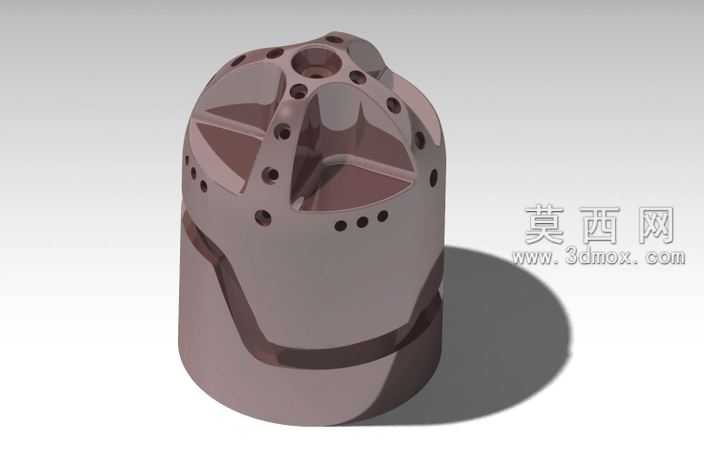

本模型完整还原了五轴加工中心的典型加工装夹场景，建模过程严格遵循真实机床的结构比例与装配逻辑，从主轴单元、刀具装夹结构到回转工作台、定制夹具的每一处细节都经过精准测绘还原。建模阶段先搭建机床主体的基准框架，确定主轴与回转工作台的相对运动行程范围，保证各运动轴的干涉空间符合真实五轴设备的运行参数，再逐步细化主轴端面的刀具夹持结构，还原了弹簧夹头、刀柄、切削刀具的装配层级，刀具的切削刃部、刀柄的锥面贴合结构都做了精细化建模，保证装配关系的准确性。针对核心的定制工装夹具，建模时重点还原了其定位基准面、装夹压紧结构、与回转工作台卡盘的连接接口，夹具上的定位凸台、避让槽、安装孔位都按照实际加工需求设计，能够清晰展示工件在五轴加工时的装夹姿态，以及刀具加工时的空间避让逻辑。材质渲染阶段，机床主体的防护结构采用哑光青绿色金属漆材质，还原真实机床的外防护质感，主轴、卡盘、夹具等金属加工部件采用不同粗糙度的金属材质区分，回转工作台的卡盘爪做了淬硬钢的质感处理，夹具的蓝色部件做了表面阳极氧化的铝合金材质表现，刀具部分区分了硬质合金刃部与钢制刀柄的材质差异，透明防护区域采用半透明聚碳酸酯材质，搭配适当的反光与折射参数，让整体渲染效果贴近真实车间的加工场景。结构设计上完整呈现了五轴加工的双回转布局，A轴与C轴的回转结构清晰可见，夹具与工件的组合能够直观展示多轴加工时刀具可到达的加工角度，模型中各部件的装配约束完全按照真实设备的装配关系设置，可用于五轴加工编程的模拟参考、工装夹具设计的结构参考，也可作为机械加工教学的演示模型，帮助理解五轴设备的加工原理与复杂工件的装夹逻辑。
