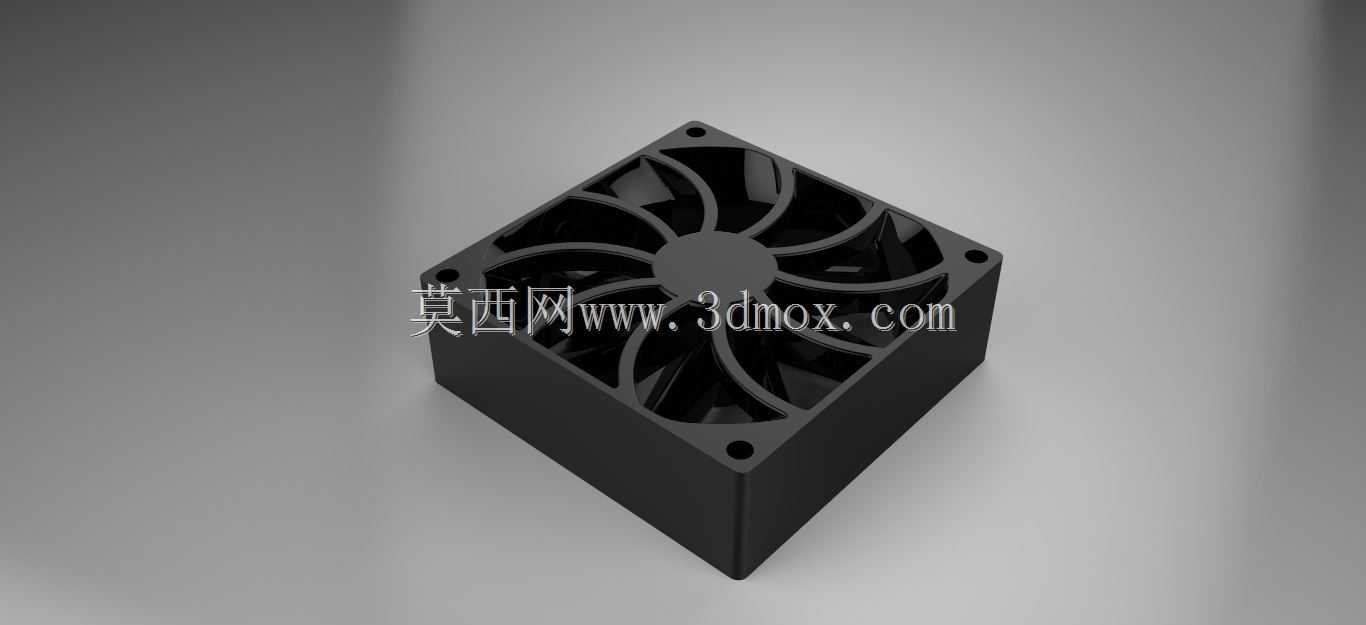

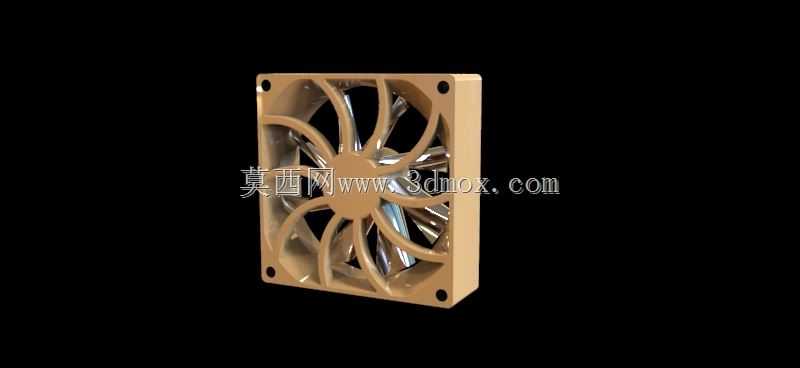

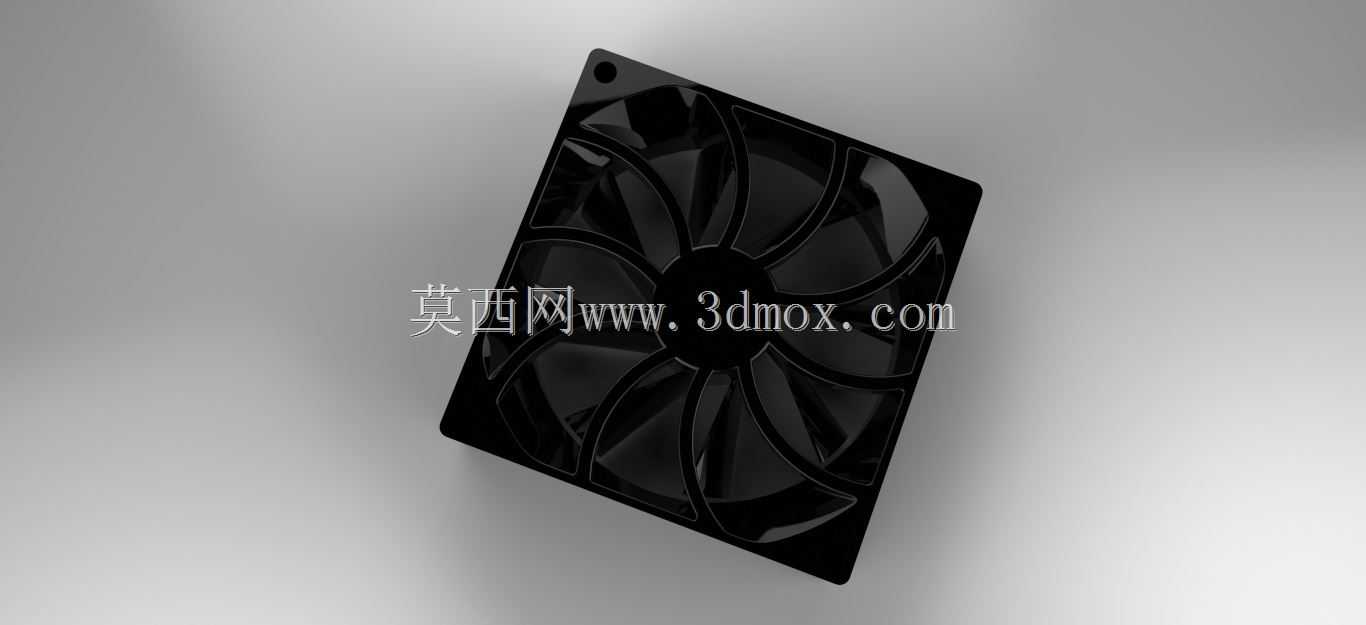

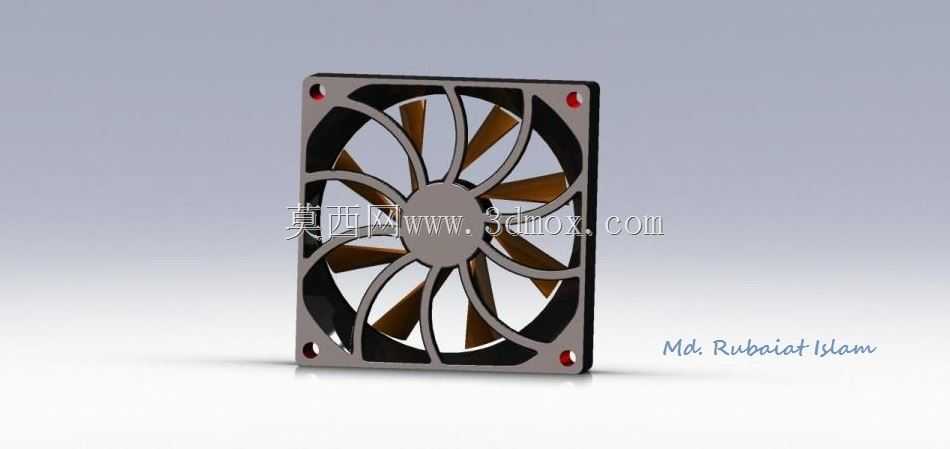

台式机机箱轴流散热电脑风扇结构

　　日常做PC整机结构适配、工控机散热方案选型的时候，这类标准尺寸的轴流散热风扇是接触频次极高的部件，很多刚入行的结构工程师容易把它当成简单的标准件直接调用，实际落地项目的时候才会发现，扇叶曲面、边框结构、安装位的公差控制，都会直接影响整机的散热效率、运行噪音甚至长期可靠性。

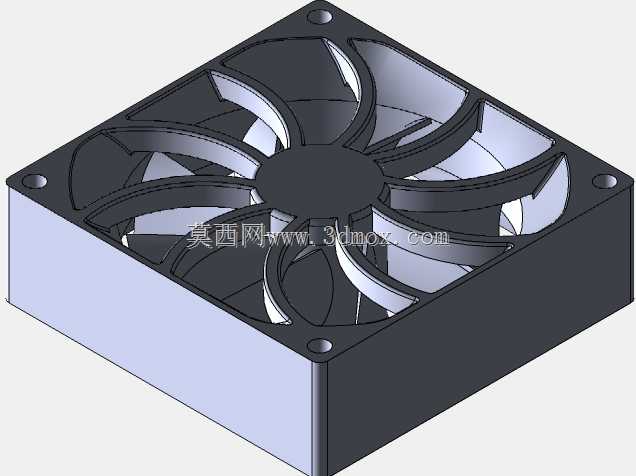

　　从实际应用场景来看，这类风扇的使用场景远不止家用台式机机箱，1U/2U机架式服务器的前进风位、工业触控一体机的背板散热区、LED显示屏的内置通风道、小型激光雕刻机的电控舱排风位，都会用到同结构不同尺寸的衍生型号，核心作用都是通过定向的空气流动，把密闭腔体内部元器件工作产生的热带到外部，避免芯片、电容、功率器件因为积热出现性能降频或者寿命折损。做三维建模的时候，首先要卡准的是安装边界，常规120mm规格的风扇，外框是严格的正方形结构，四个安装孔的中心距统一为105mm，单孔直径适配M4或者自攻螺丝的安装需求，整体厚度常见的有25mm、15mm两种规格，建模的时候不能只做外框的外形尺寸，必须预留出接线出线的槽位、扇叶转动的安全间隙——很多新手建模时容易忽略扇叶和外框内壁的间隙，实际做运动仿真的时候会出现干涉，实际生产装配后扇叶蹭框就会产生高频异响。

　　设计思路上，这类风扇的外框做了四边等宽的加强筋结构，角落的安装位做了局部加厚，一方面是避免螺丝锁附的时候塑料框出现开裂，另一方面是保证风扇安装到机箱网孔位的时候，密封面足够平整，减少漏风损失的风压。扇叶的曲面设计是整个结构的核心，七叶的不等距布局是现在的主流方案，和早年的九叶等距结构相比，不等距扇叶可以打散转动时的气流切割频率，避免产生固定频段的共振噪音，扇叶的前缘做了小角度的上翘，后缘做了切角处理，进风侧可以更大范围地聚拢周边空气，出风侧的气流扩散角控制在30度左右，既能保证直吹散热片的时候有足够的风压，也不会因为气流过于集中导致散热片边缘出现散热盲区。建模的时候扇叶的曲面不能用简单的拉伸或者放样做单一弧度，要从叶根到叶梢做渐变的扭角，叶根位置的扭角偏大，保证和电机转子衔接的位置有足够的结构强度，叶梢位置的扭角偏小，降低转动时的空气阻力，同时叶梢和外框内壁的间隙要控制在0.8-1.2mm之间，间隙过大会产生叶尖漏风降低风压，间隙过小则容易因为注塑收缩、装配公差导致扇叶蹭框。

　　实际选型适配的时候，还要考虑风扇的正反风向，同一款外框结构的风扇可以做吸风或者吹风两种安装方向，建模的时候要把风向标识做在框体的醒目位置，避免生产线装配时装反方向导致散热风道短路。另外框体的四个边角可以根据需求加装橡胶减震垫，建模的时候要预留减震垫的安装槽位，减震垫可以吸收风扇转动时的电机震动，避免震动传递到机箱钣金上产生低频共振噪音，尤其是做静音向的家用主机、低噪音工控设备的时候，这个细节的处理会直接影响最终的用户体验。很多人做结构校核的时候只关注静态的安装尺寸，忽略了风扇运行时的形变，塑料材质的外框在长期60度左右的工作温度下会有轻微的形变，所以建模时安装孔的位置要做0.2mm的公差余量，避免高温形变后安装孔位错位导致装配困难。扇叶中心的电机位是圆形的凸台结构，凸台的直径要匹配内置直流电机的外径，凸台背面要预留电路板的容纳空间，出线位置要做圆角过渡，避免线材长期弯折出现外皮破损。

　　在做整机风道仿真的时候，这类风扇的风量风压曲线是核心输入参数，而结构建模的精度会直接影响仿真结果的参考价值，如果扇叶曲面的扭角偏差超过2度，仿真出来的风量误差可能超过15%，会直接导致后续散热方案设计出现偏差，要么散热冗余过多增加成本，要么散热能力不足导致元器件过热。所以做这类部件的三维建模时，不能只追求外形的相似度，要从实际装配、运行、生产的各个维度去还原结构细节，小到扇叶表面的脱模斜度、外框表面的防滑纹理，大到整体的安装尺寸、扇叶的曲面参数，每一处结构设计都有对应的工程考量，不是随意画个框加几个叶片就能满足实际使用需求的。
