40mm规格方形轴流散热风机结构设计

　　在电子设备热管理领域，小尺寸轴流风扇是紧凑型散热方案里的核心风冷部件，这类40毫米见方的风机，常年应用在ITX机箱CPU散热模组、1U机架式服务器通风位、工业嵌入式工控机散热风道、小型交换机设备侧装通风位、LED驱动电源内置散热、车载影音设备散热等对安装空间有严格限制的场景里，区别于大尺寸高风量风机，这类小规格风机的设计核心是在有限的安装边界内平衡静压、风量与运行噪音，同时保证长期运行的结构可靠性。

　　从实际使用的选型逻辑来看，这类40×40×28规格的风机属于小尺寸轴流风机里的厚框型号，相比同长宽的20mm厚度薄框风机，28mm的轴向深度可以容纳倾角更大的扇叶、更高扭矩的内转子结构，能在高阻抗的密集鳍片散热场景下提供足够的静压，避免出现风量虚标、风阻稍大就吹不透散热鳍片的问题。很多结构工程师在做紧凑型设备的风道设计时，会优先选这个厚度的40方风机，就是因为它的安装孔位完全兼容行业通用标准，四个角的安装沉孔位置统一，不管是用螺丝锁固在塑胶支架上，还是用减震橡胶钉固定在金属机箱面板上，都不需要额外做安装位的适配修改，能大幅缩短结构设计的验证周期。

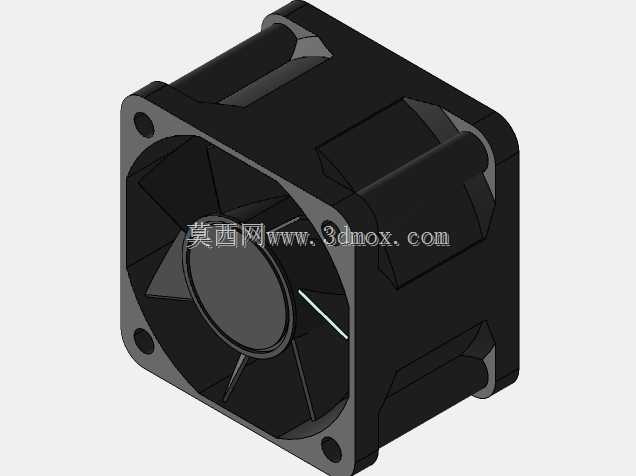

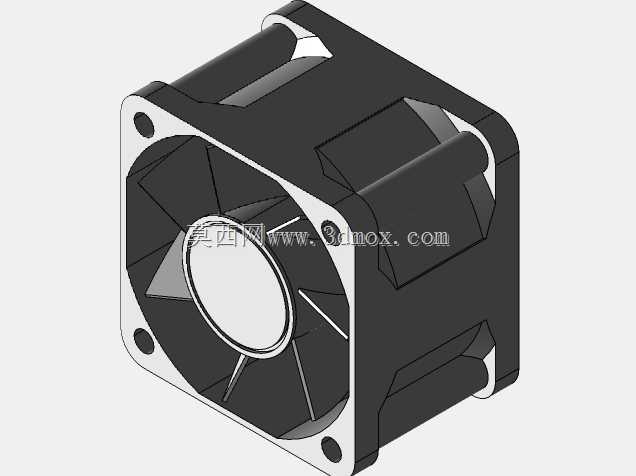

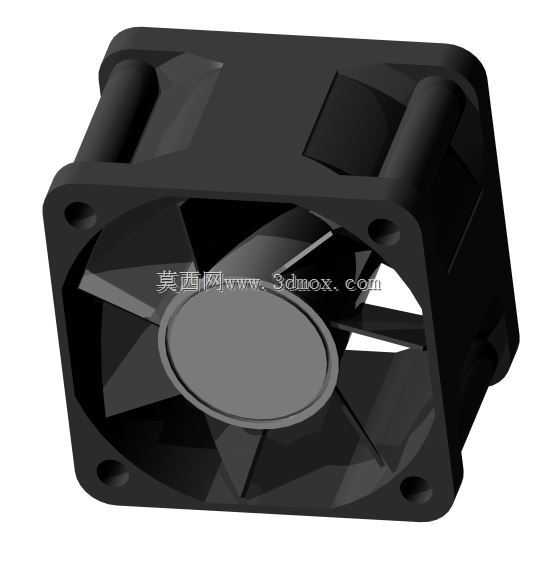

　　从结构设计的思路来看，这款风机的外框采用一体式方形注塑结构，四个边角做了圆弧过渡处理，既避免了注塑成型时的应力集中问题，也能减少安装时边角磕碰造成的框体开裂。外框的进风侧做了内收的导流弧面，能引导气流平滑进入扇叶区域，降低进气端的紊流噪音；出风侧的框体边缘做了平直的贴合面，安装时可以和散热鳍片的进风面紧密贴合，减少缝隙处的风量泄漏，提升风冷效率。扇叶采用七叶后掠式设计，叶型的扭转角从叶根到叶梢做了连续渐变，叶根处的大扭转角保证靠近轮毂区域的气流推动效率，叶梢处的小扭转角可以降低叶尖切割气流产生的啸叫噪音，同时扇叶和外框内壁的间隙控制在0.8mm以内，既避免扇叶转动时蹭到框壁，也能减少叶尖间隙的回流损失，提升风机的整体气动效率。

　　在安装边界的设计上，这款风机的外轮廓尺寸严格控制在40mm×40mm×28mm，四个安装孔的中心距为32mm，是行业通用的40系列风机标准孔位，安装孔采用沉头设计，适配M3规格的自攻螺丝或者标准橡胶减震钉，沉孔的深度保证螺丝锁固后头部不会突出框体表面，不会干涉周边的元器件布局。风机的出线位置设置在框体的侧边出线槽内，线材可以顺着框体边缘走线，不会占用轴向的安装空间，对于轴向间隙紧张的设备安装场景非常友好。轮毂部分的直径占扇叶整体直径的42%左右，内部可以容纳驱动电路板与轴承结构，轴承位的同轴度公差控制在0.02mm以内，保证扇叶高速转动时的动平衡精度，减少长期运行的轴承磨损与振动噪音。

　　从实际功能特性来看，这类风机的供电通常适配12V直流供电，转速区间根据使用场景不同覆盖4000转到12000转，低转速版本适合对噪音敏感的办公类电子设备，高转速版本适合服务器、工业工控设备这类对散热能力要求更高的场景。扇叶的材质通常采用添加了玻纤的PBT材质，具备良好的耐高温性能与尺寸稳定性，在设备内部长期60度的工作环境下不会出现叶型变形的问题，外框采用同样的耐温阻燃材质，满足电子设备的安规阻燃要求。很多结构工程师在做散热方案验证时，会直接套用这类标准风机的三维模型做风道仿真，不需要从零开始建模，能大幅提升热仿真的效率，同时因为安装尺寸完全统一，仿真验证通过后可以直接采购对应规格的成品风机，不需要开模定制，能有效降低项目的开发成本与周期。

　　在实际的设备结构设计中，这类小尺寸风机的固定方式也有很多细节考量，比如在消费类电子设备里，通常会采用橡胶减震钉固定，吸收风机转动产生的微振动，避免振动传递到机箱外壳产生共振噪音；在工业类设备里，通常会采用金属螺丝直接锁固，保证在振动工况下风机不会脱落。风机的进出风方向也有明确的标识，在结构设计时需要注意风道的走向，避免装反导致气流方向错误影响散热效率。另外，这类风机的引线长度通常可以根据设备的内部布局做定制，三维模型里预留的出线位可以适配不同方向的走线需求，方便结构工程师在做整机布线时预留足够的线材空间，避免出现线材长度不足或者走线干涉扇叶转动的问题。
