OOK品牌长圆孔锁孔金属吊装连接片

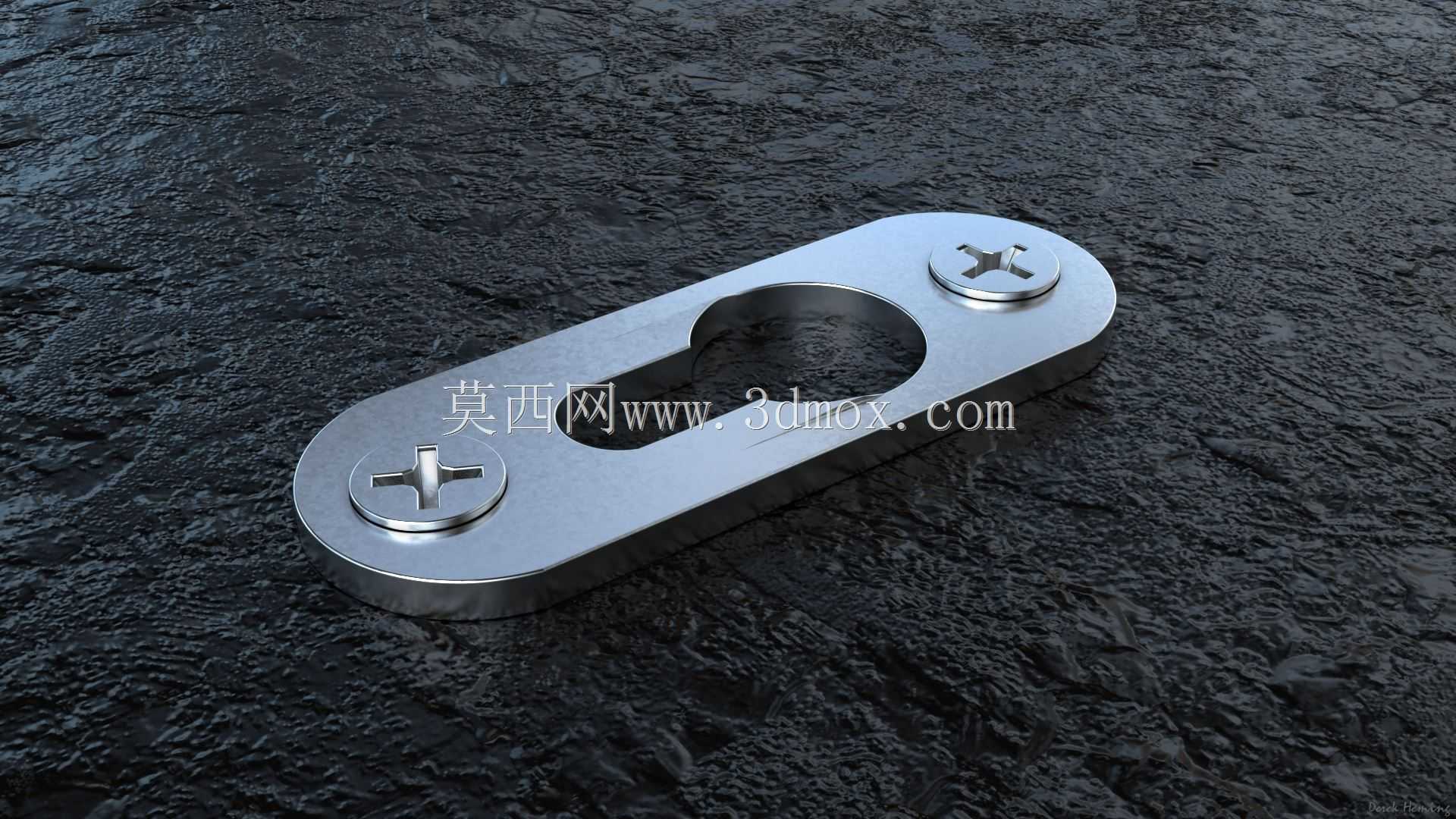

　　做展陈、设备壁挂安装的结构设计时，这类锁孔吊装片是很容易被忽略但直接影响安装可靠性的小零件，很多新手做壁挂结构时要么直接在钣金件上冲锁孔，要么随便选个挂片不核对安装边界，最后现场装的时候要么挂不进去，要么承重不够出问题。这款锁孔吊架是针对OOK系列吊装挂装场景做的标准件，整体采用不锈钢冲压成型，表面做了钝化处理，日常在室内干燥环境或者普通户外遮雨场景下使用，不会轻易出现锈蚀问题，长期承重也不会因为表层锈蚀导致结构强度下降。

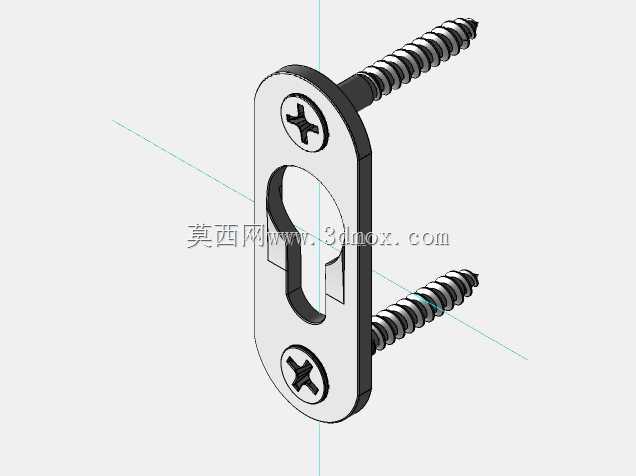

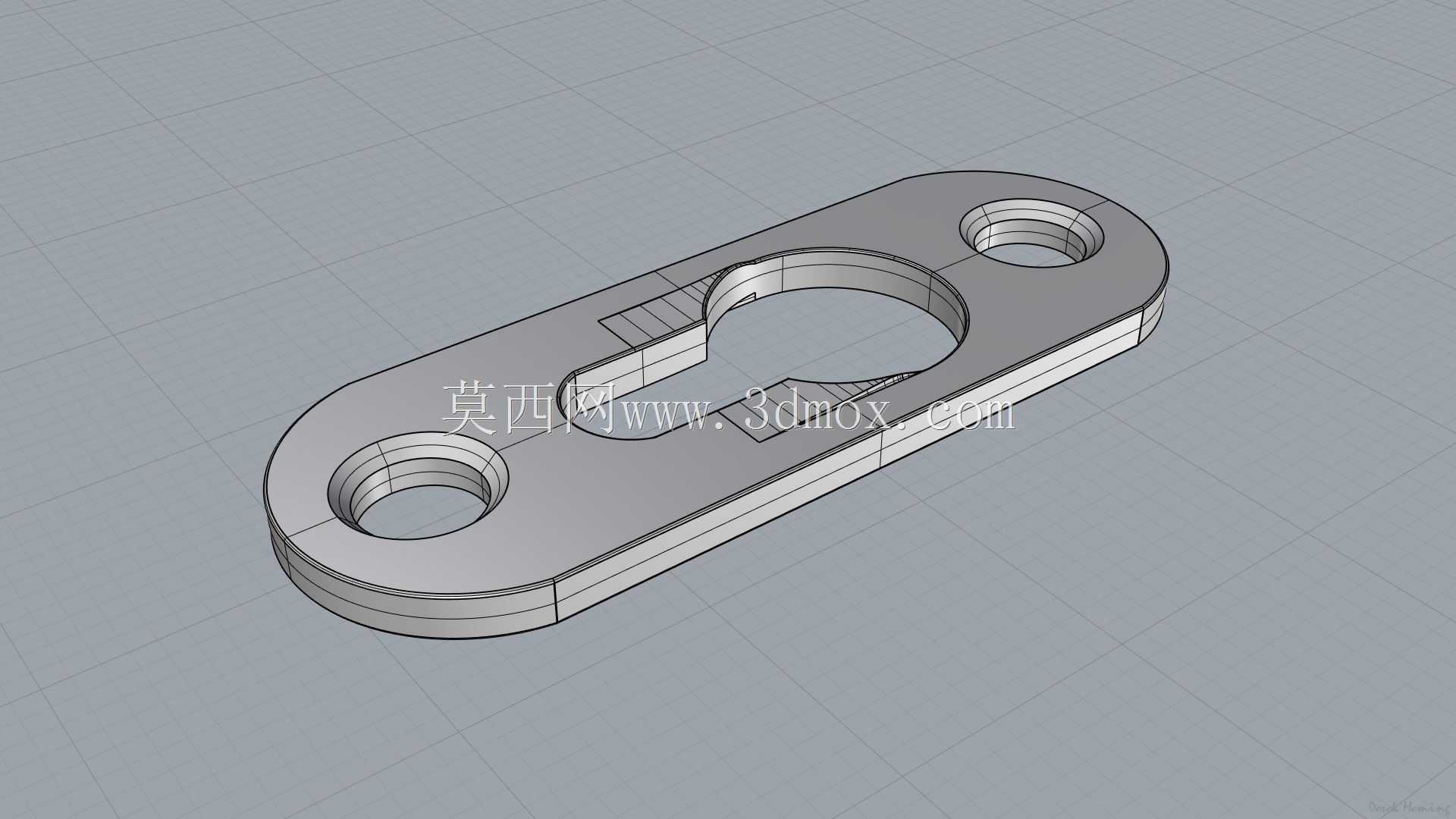

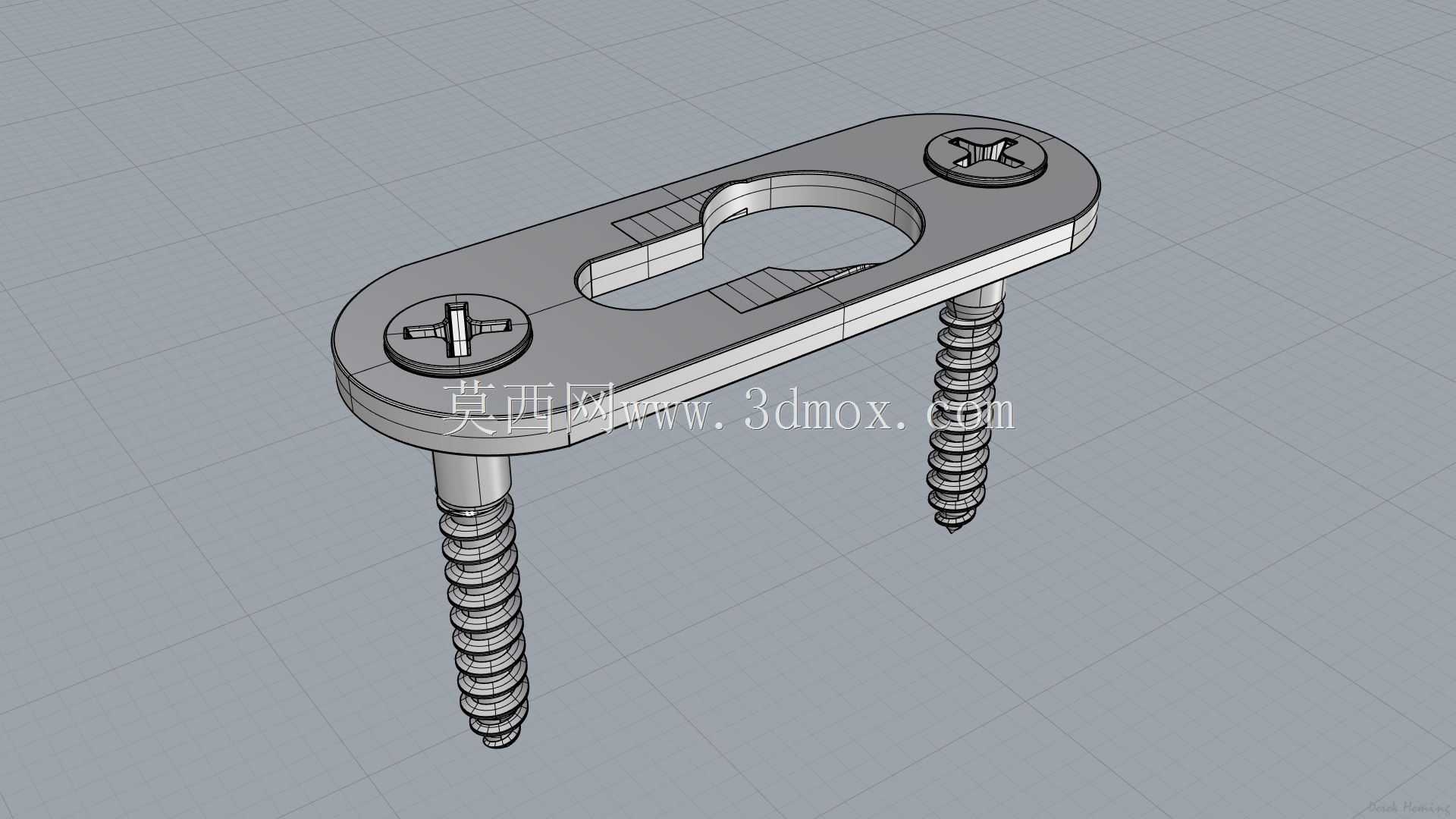

　　从结构设计逻辑来看，这款零件采用长圆形的主体轮廓，两端各设置一个十字沉头螺丝安装位，安装时可以将整个挂片先通过螺丝固定在墙面、龙骨或者设备背板的预设安装位上，中间的锁孔采用一端大圆孔连通长槽的结构，大圆孔的尺寸刚好可以穿过配套挂钉的钉头，挂钉预先固定在被吊装的物件背面后，将钉头对准大圆孔穿入，再顺着长槽方向滑动，就能让钉杆卡入窄槽位置，此时钉头被挂片的背面挡住，实现物件的挂装固定，这种结构的好处是安装时不需要反复拧螺丝对位，只要对准孔位推入再滑动就能锁定，后期需要拆卸维护的时候，只要反向滑动就能取下物件，不需要完全拧下固定螺丝，拆装效率比传统的穿孔螺丝固定高很多。

　　做建模或者选型的时候要特别注意安装边界的核对，首先是两端安装孔的中心距，要和墙面或者设备上预设的螺孔位置完全匹配，沉头孔的深度要和选用的十字沉头螺丝的头部高度匹配，保证螺丝拧紧后头部完全沉入挂片表面，不会突出表面挡住被挂物件的滑动路径。中间锁孔的大圆孔直径要比选用的挂钉头部直径大0.5-1mm，保证钉头可以顺利穿过，连通的窄槽宽度要比挂钉的杆部直径大0.2-0.3mm，同时要比钉头直径小至少2mm，保证卡入后不会出现脱挂的问题。零件整体的厚度要根据承重需求选择，常规1.5mm厚的不锈钢片单组可以承重5kg以内的物件，如果是更重的设备或者展陈件，要对应增加板材厚度，同时核对安装螺丝的剪切强度，避免螺丝断裂导致掉落。

　　实际应用场景里，这类挂片除了常见的相框、装饰画的壁挂安装，还经常用在小型电控箱壁挂、弱电设备箱吊装、展示标牌的背装、小型音响设备的隐藏式挂装场景里，相比外露的安装支架，这种锁孔挂片装完之后从正面看不到固定件，整体外观更整洁，而且因为是预固定挂片，现场安装的时候不需要有人一直托举重物拧螺丝，一个人就能完成中小型物件的壁挂作业，能大幅降低现场安装的人工成本。建模的时候要注意沉头孔的锥度要和标准十字沉头螺丝的头部锥度一致，通常是90度沉头角，避免螺丝装完出现歪斜或者头部突出的问题，零件的边缘要做倒钝处理，不要留锋利的冲压毛边，避免安装的时候划伤操作人员，中间锁孔的冲压位置要保证在两个安装孔的中心连线上，不然挂装的时候会出现物件歪斜，需要反复调整挂钉位置才能找平。另外要注意，这类挂片安装的时候，固定挂片的螺丝必须拧入实体墙面或者龙骨内，不能直接拧在抹灰层或者装饰面板上，不然长期承重会出现螺丝松动脱落，被挂物件背面的挂钉也要保证垂直于安装面，钉杆长度要合适，保证挂入后挂片和钉头之间没有过大的间隙，避免物件出现晃动。
