液压系统集成式汇流块结构设计

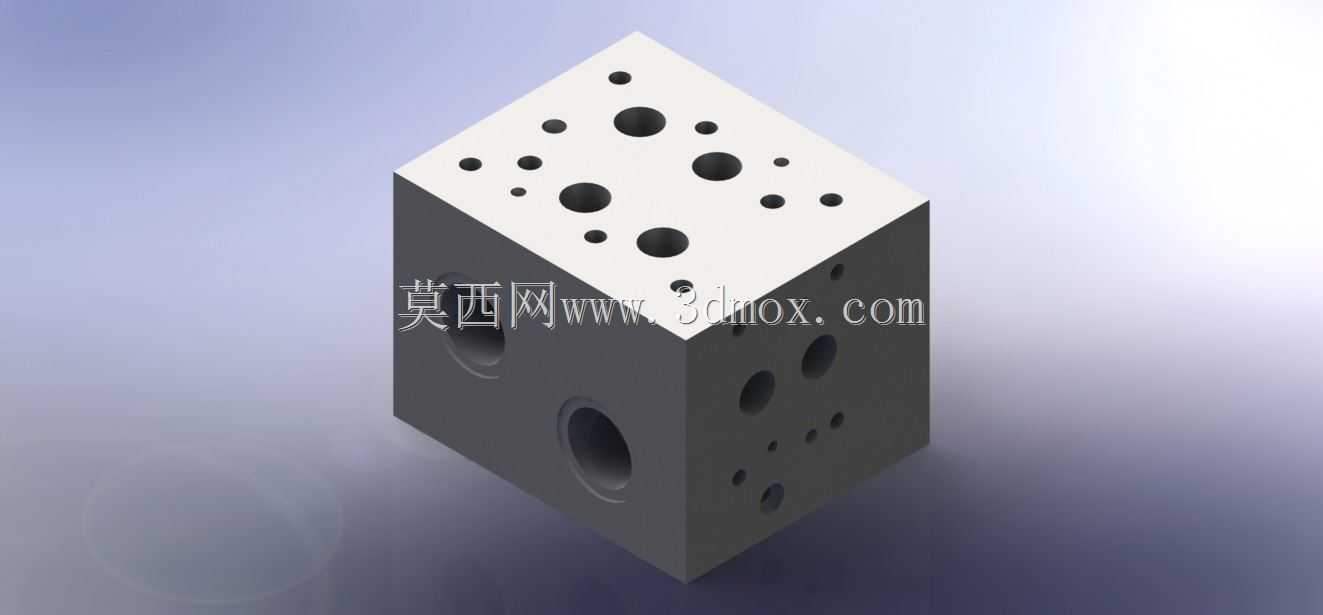

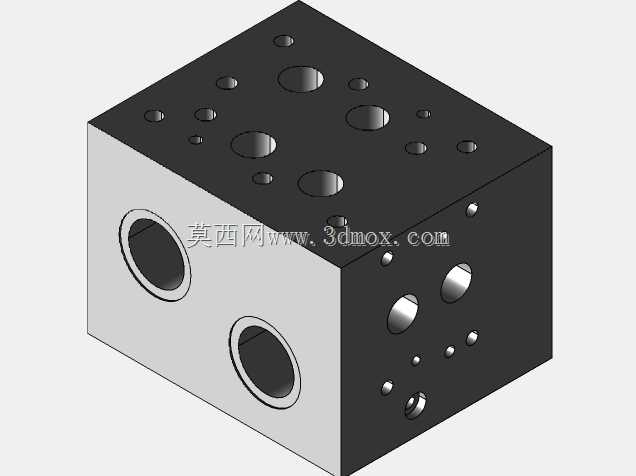

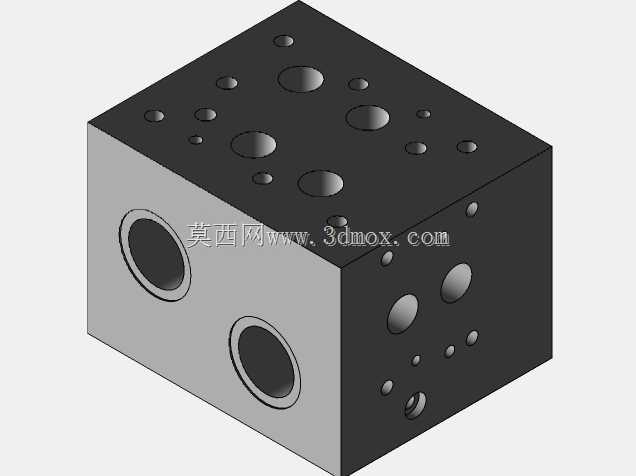

　　在液压站的实际搭建过程中，零散阀件的管路连接一直是现场装配的痛点，不仅需要搭配大量过渡接头、高压油管，还容易因为管路排布杂乱带来泄漏点多、压力损失大、检修排查困难的问题，集成式汇流排的设计正是为了解决这类现场装配的痛点，将原本分散的液压阀件通过块体内部的加工孔道实现油路连通，大幅减少外接管路的使用量。这款汇流块的外形尺寸为180mm150mm130mm，属于中小通径液压系统适用的集成块规格，整体采用立方体块式结构，六个面均可作为阀件安装面或者油口引出面，在布局设计时优先将常用的电磁换向阀、压力调节阀、单向阀等元件布置在顶面与正面，方便日常操作与状态观察，侧面与背面则预留进出油口、泄油口以及测压点接口，底部可直接通过螺栓固定在液压站油箱顶面或者安装支架上，安装时需要预留至少50mm的周边操作空间，方便阀件接线、油管拆装以及后期的故障排查。从孔道设计逻辑来看，块体内部的油路走向严格遵循压力损失最小的原则，主压力油道采用大直径通孔贯穿块体对应区域，减少油路弯折带来的压损，不同压力等级的油道之间预留足够的壁厚，避免高压工况下出现块体开裂或者内部窜油的问题，所有阀件安装孔的位置度公差控制在0.1mm以内，保证阀件安装时密封面能够完全贴合，杜绝安装面渗漏的隐患。顶面分布的不同直径安装孔，分别对应不同通径的液压阀安装需求，大直径孔对应主油路换向阀的安装位，小直径孔则适配小型调压阀、单向阀或者测压接头的安装，

　　每个安装孔底部都加工有对应深度的沉孔，用来放置O型密封圈，密封沟槽的尺寸严格按照液压气动用O型密封圈的沟槽设计标准加工，保证静密封的可靠性。侧面的通孔分为两类，大直径通孔作为主进油、主回油的外接油口，可通过法兰或者焊接式管接头连接液压泵出口与油箱回油管路，小直径通孔则作为控制油口、泄油口或者外接执行机构的油口，可根据实际系统需求搭配不同规格的管接头。在实际应用场景中，这类尺寸的集成汇流块多用于中小型液压站，比如小型机床的液压夹紧系统、工装夹具的液压控制回路、小型自动化设备的液压执行单元，相比传统的管式连接结构，集成块的结构更加紧凑，整个阀组的占用空间相比分散管路连接减少60%以上，同时因为减少了大量外接管路的接头点，

　　系统的泄漏概率大幅降低，日常维护时只需要检查阀件与块体结合面的密封情况，不需要排查大量管路的接头渗漏点。设计这类集成块的时候，首先要梳理清楚整个液压回路的原理，明确各个阀件之间的油路连通关系，先在块体上排布各个阀件的安装位置，优先将有连通关系的阀件就近布置，缩短内部孔道的长度，同时要避免不同油道之间出现工艺孔打通的干涉问题，对于必须通过工艺孔实现的孔道连通，加工完成后需要将工艺孔的外端用钢球或者螺塞封堵，保证封堵处的密封耐压能力不低于块体的额定工作压力。块体的材质一般选用热轧圆钢或者锻造方块，加工完成后需要进行去毛刺、酸洗、磷化处理，避免内部孔道残留的铁屑在系统运行时划伤阀件密封件或者堵塞节流孔，所有孔道的锐角处都要倒钝，

　　防止安装时割伤O型密封圈。安装边界方面，除了块体本身的尺寸，还要考虑安装在块体上的阀件突出高度，比如电磁换向阀的电磁铁部分会高出块体顶面40-60mm，接线插头还需要预留一定的接线空间，因此在设计液压站的安装空间时，不能只按照块体本身的尺寸预留位置，要将阀件、接头、接线的空间都纳入考量。另外，块体的安装孔位设计在四个角位置，采用内六角螺栓固定，固定螺栓的长度要保证拧入安装基础的深度不小于螺栓直径的1.5倍，保证块体安装的稳固性，避免系统运行时因为振动导致固定螺栓松动。在孔道加工的工艺性上，所有内部孔道都采用直孔设计，避免出现斜孔或者交叉孔无法加工的问题，孔道的直径根据通流流量计算确定，主压力油道的流速控制在3-5m/s，回油道的流速控制在1.5-2.5m/s，避免流速过高带来的噪音与压力损失。对于泄油道，要保证单独回油，不与主回油道共用孔道，避免回油背压过高导致阀件的泄油压力超标，影响阀件的正常工作。这类集成块的设计看似是简单的方块打孔，实则需要兼顾液压原理、加工工艺、安装操作、维护检修等多方面的因素，一个设计合理的汇流集成块，不仅能提升整个液压系统的可靠性，还能大幅降低现场装配的工作量，缩短设备的组装周期。
