哈格伦兹液压扭矩臂驱动装置结构

　　在散料长距离输送的现场工况里，驱动单元的可靠性直接决定整条输送线的连续作业能力，哈格伦兹液压扭矩臂驱动的设计，完全围绕陆上长距离输送机的重载启动、持续负载波动的工况展开，没有冗余的装饰性结构，每一处外形轮廓都对应实际安装与功能需求。从结构布局来看，整套驱动采用集成式布局，将液压动力单元、控制阀组、扭矩输出端整合为一体式模块，省去了分散布置时的外接管路冗余，也减少了现场安装时的管路对接误差，这种集成设计思路最早是针对矿山、港口这类现场安装空间受限、运维条件有限的场景优化的——现场不需要单独搭建液压站基座，只需要匹配扭矩臂的安装法兰定位，就能完成整套驱动的挂载，大幅缩短现场安装的调试周期。

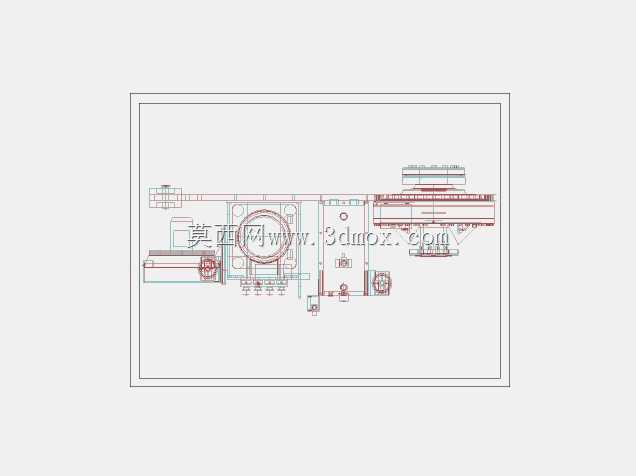

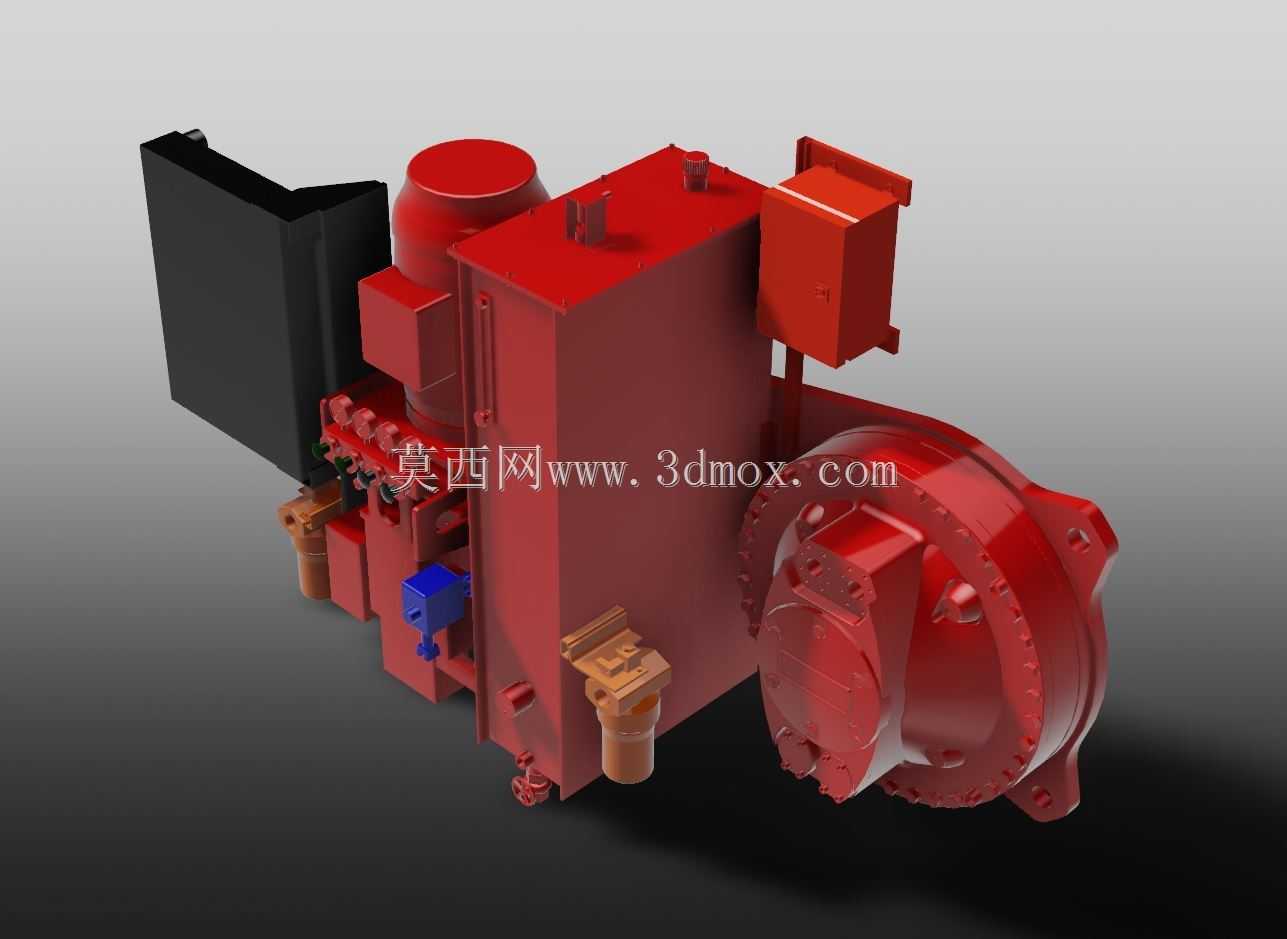

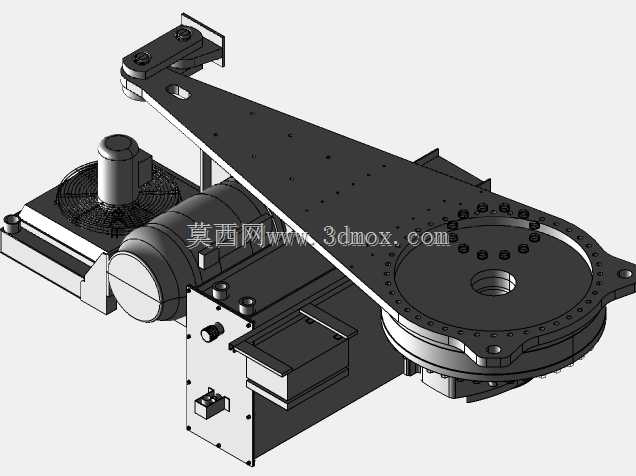

　　扭矩臂部分的结构设计是整套装置的核心，区别于传统电机加减速机的刚性传动方案，液压扭矩臂可以在负载出现瞬时冲击时，通过液压系统的溢流特性实现柔性缓冲，比如输送带上突然落入大块物料、或者带载启动时的静摩擦力峰值，都不会直接传递到安装基座与传动连接件上，能有效降低连接螺栓的疲劳载荷，延长整套安装结构的使用寿命。从外形安装边界来看，整套装置的主体采用方正的油箱壳体作为承载基体，红色的壳体本身就是液压油的存储容器，壳体外部预留的多个安装凸台，分别对应控制阀组、接线盒、外接滤油器的安装位，不需要额外加装安装支架，所有外接元件的安装面都在壳体铸造时一次加工成型，保证了安装位置的形位公差，避免后期加装时的位置偏差导致管路干涉。

　　输出端的大尺寸法兰结构直接和输送机的驱动滚筒轴连接，没有额外的联轴器过渡，这种直连设计一方面减少了传动链的功率损耗，另一方面也压缩了整套驱动的轴向安装尺寸，对于老旧输送线的驱动改造场景尤其友好——很多老线的驱动安装位预留空间有限，传统的电机减速机组合因为轴向尺寸过长无法安装，这种集成式液压扭矩臂驱动就能在不改动原有机架结构的前提下完成替换。装置侧面的黑色模块是散热与电控集成单元，针对长时间连续作业的工况，散热模块的迎风面做了倾斜导流设计，不需要额外加装散热风机，依靠现场作业时的环境气流就能满足液压油的散热需求，在巷道、室内输送车间这类通风条件一般的场景，也能保证液压油的工作温度维持在合理区间，避免高温导致的密封件老化、液压油粘度下降问题。

　　设计过程中，扭矩臂的反力支撑结构做了专门的受力优化，支撑点的位置选在输出扭矩的反作用力中心线上，作业时不会产生额外的倾覆力矩，安装基座只需要承受纯扭矩载荷，不需要额外加强来应对附加弯矩，这一点对于现场钢结构机架的选型非常友好，能降低机架的钢材用量。装置上分布的多个铜质接头分别是压力检测口、泄油口与补油口，所有接口的位置都预留了足够的扳手操作空间，现场运维人员不需要拆解周边结构就能完成压力检测、油液取样的操作，阀组上的蓝色手动调节部件可以在现场直接调整输出扭矩与转速，匹配不同输送量下的运行需求，不需要返厂或者更换元件就能完成参数适配。

　　从实际应用的场景延伸来看，这种液压扭矩臂驱动除了陆上长距离输送机，也能适配其他需要低速大扭矩输出的重载设备，比如重型板式给料机、斗式提升机的驱动端，只要匹配对应的安装法兰尺寸与输出扭矩参数，就能直接替换原有驱动单元。整套结构的三维建模过程中，所有安装孔位、配合面的尺寸都严格按照实际安装公差设定，没有做简化处理，不管是做现场安装的干涉检查，还是驱动系统的选型匹配，都能直接调用模型完成布局验证，避免二维图纸选型时容易出现的空间干涉、安装距离不足的问题。壳体上的吊装凸台位置也经过重心校核，现场吊装时整套装置能保持水平状态，不需要额外调整吊点位置就能精准对准安装法兰，降低现场吊装的作业难度与安全风险。
