游乐设施秋千摆臂结构三维设计

　　摆臂作为秋千类游乐设施的核心受力传动构件，在户外无动力游乐设备、小型亲子游乐装置、主题乐园轻型游艺机组中承担着载荷传递、摆动轨迹约束、乘员安全承载的关键作用，其结构合理性直接决定整套秋千装置的运行稳定性与使用安全性。从实际工况来看，这类摆臂长期承受交变往复载荷，每次摆动循环中构件会承受拉压、弯曲复合应力，同时户外使用场景下还要耐受温湿度变化、紫外线老化、偶发冲击载荷的影响，因此设计阶段需要优先考量结构的疲劳强度与应力分布合理性。

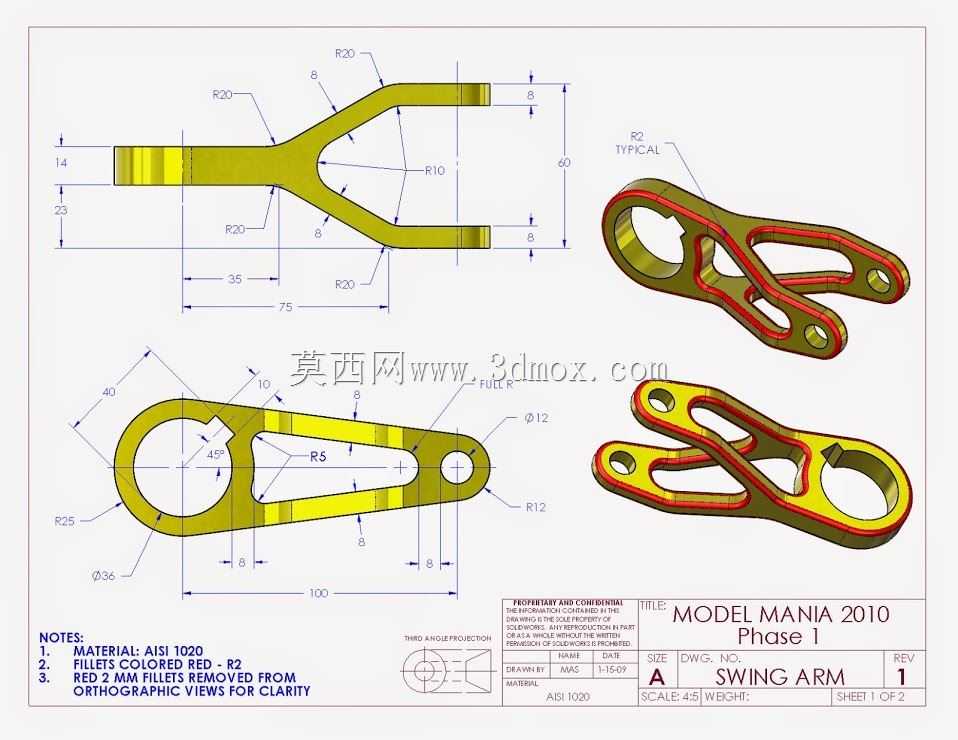

　　设计过程中首先需要明确安装边界条件，摆臂上端的铰接安装位需要匹配机架侧的铰接支座，铰接孔的同轴度公差需要控制在合理区间，避免安装后出现卡滞、摆动别劲的问题，铰接位置预留的轴承安装位需要适配标准深沟球轴承或者自润滑轴套，保障长期往复摆动下的磨损量处于可控范围。摆臂下端的乘员承载安装位，需要预留吊具或者座椅的连接接口，接口的位置度需要严格控制，确保两侧摆臂安装后座椅处于水平状态，避免运行中出现偏载导致单侧构件应力集中。

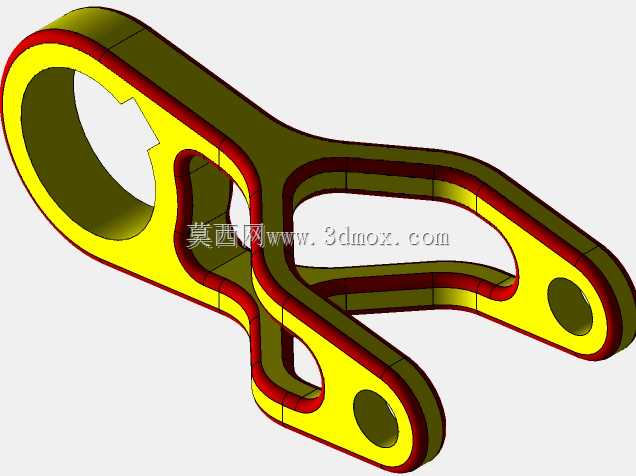

　　从结构形态来看，该摆臂采用变截面流线型设计，靠近上端铰接位置的截面尺寸更大，因为该区域是弯矩最大的受力位置，增大截面可以有效提升抗弯截面模量，降低峰值应力；往下端承载位延伸的过程中截面逐步收窄，在保证整体刚度满足要求的前提下，尽可能降低构件自身重量，减少摆动过程中的惯性载荷，降低铰接位置的磨损速率。构件的棱边位置全部做了圆角过渡处理，避免应力集中导致的疲劳裂纹萌生，所有连接孔位周边都设计了局部加厚的凸台结构，提升孔位的挤压强度，避免长期受力下孔位出现变形失圆的问题。

　　在实际选型适配过程中，这类摆臂可以适配不同规格的轻型秋千装置，安装时需要注意铰接轴的配合公差，建议采用过渡配合加装防松锁紧结构，避免长期摆动下铰接轴出现窜动脱出。摆臂的外形尺寸需要匹配整套秋千的摆动半径设计，摆动半径直接决定秋千的摆动幅度与乘坐体验，设计时需要结合安装场地的净空要求，预留足够的安全摆动距离，避免摆动过程中构件与周边固定设施发生碰撞。

　　从结构验证的角度，建模阶段已经完成了构件的干涉检查，摆臂在全行程摆动范围内不会与机架、座椅、防护结构发生运动干涉，构件的壁厚设计兼顾了强度要求与工艺可行性，不管是采用金属焊接成型还是工程材料注塑成型，都具备较好的工艺适配性。如果采用金属材质加工，摆臂的焊接位置需要设计合理的焊接坡口，焊后做去应力处理，避免焊接残余应力导致构件长期使用后出现变形；如果采用高强度工程塑料加工，需要在受力关键位置做加强筋结构设计，在不增加壁厚的前提下提升构件的整体刚度，避免大载荷下出现弯折变形。

　　这类摆臂结构除了应用在秋千类游乐设施上，经过尺寸调整与接口适配后，还可以应用在小型摆动式输送机构、轻型摇摆试验台、往复摆动式工装夹具等设备上，作为摆动传动的核心承载构件使用，其结构设计思路可以复用到多数需要实现往复圆弧摆动的传动场景中，只需要根据实际载荷大小调整截面尺寸、铰接孔位间距、安装接口形式即可快速适配不同的使用需求。设计时还需要考虑构件的维护便利性，铰接位置预留润滑脂加注通道，方便日常维护时补充润滑介质，延长铰接副的使用寿命，降低后期运维成本。
