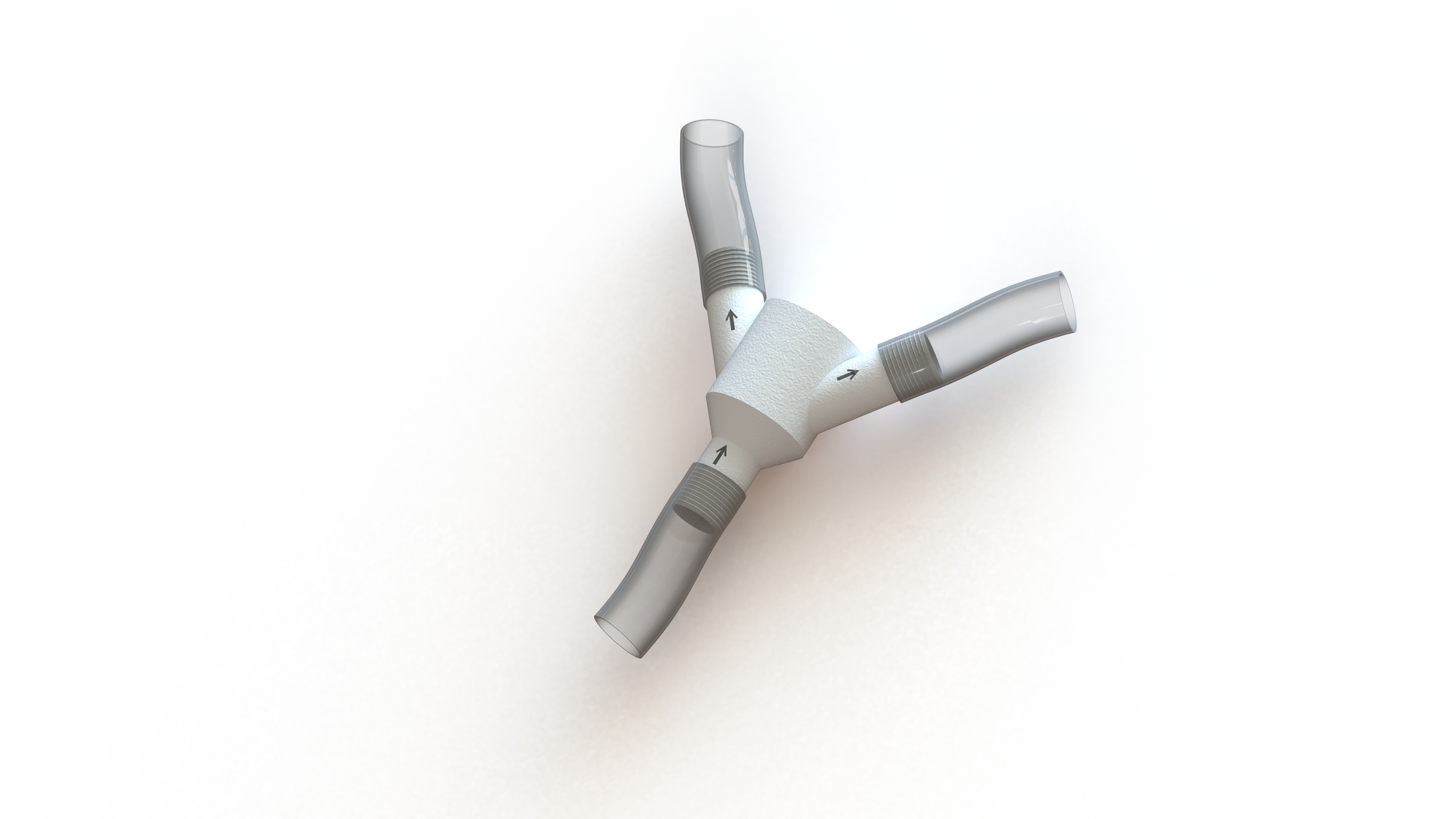

适配4至7mm管径的可打印氧气阀分离结构

　　在小型制氧设备、家用氧疗配套气路、实验室微型气路搭建以及桌面级气动实验装置的布设场景中，管路通径在4mm至7mm区间的软质气管是最常用的气路传导载体，这类场景往往不需要工业级高压阀门的复杂冗余结构，反而对部件的集成度、安装便捷度、定制化适配能力有更高要求，这款氧气阀分离结构正是针对这类细分场景做的定向设计。整个结构采用一体化实心构型，没有拆分的装配拼接面，从根源上规避了多零件装配带来的密封失效风险，不需要额外加装密封圈、紧固件等配套辅件，拿到打印成品后直接对接管路即可投入使用，对于需要快速搭建验证气路、临时替换故障阀件的场景来说，能省去大量零件选型、装配调试的时间成本。设计阶段没有沿用传统工业氧气阀的多级调压、截止冗余结构，

　　而是把通断控制、气路分离两个核心功能整合在同一个实心本体上，气路流道做了平滑圆弧过渡，没有直角突变的流道截面，能最大程度降低氧气流经时的压损，避免高速气流在流道内部形成紊流引发的啸叫或者压损过大问题，适配小型气路系统低流量、低压力的工作特性。安装边界上，结构整体的外接端口做了阶梯式变径设计，不同深度的插接段分别对应4mm、5mm、6mm、7mm四种常用的软气管外径，插接段表面做了0.1mm高度的环形微凸棱，气管插接后不需要额外加装喉箍紧固，依靠软质气管自身的弹性回缩力就能实现足够的拔脱力，同时保证接合面的气密性，日常维护时直接拔插就能完成拆装，不需要借助专用工具。结构的外形轮廓做了圆角钝化处理，没有尖锐的棱角，

　　在桌面场景使用或者安装在便携制氧设备上时，不会剐蹭周边线路或者操作人员的皮肤，整体壁厚按照FDM打印工艺的特性做了均匀化处理，所有位置的壁厚差控制在1mm以内，打印过程中不会因为壁厚突变出现应力翘曲、填充不均的问题，即便是入门级桌面3D打印机也能顺利打印出合格成品，不需要做额外的支撑结构拆除、后打磨工序。实际使用过程中，这个分离结构可以直接串接在氧气输出端与终端用气点位之间，既可以作为独立的截止阀控制单路气路的通断，也可以作为气路分流节点，将单路氧气输入分离为两路独立输出，分别对接不同的用气终端，比如在小型水产养殖临时增氧场景中，可以通过这个结构将单台小型制氧机的输出分流到两个不同的增氧气石，在家庭氧疗场景中，

　　可以实现制氧机同时对接鼻吸管和雾化配件的需求，不需要频繁插拔更换管路。设计时特意控制了结构的整体重量，实心构型下整体重量不到20g，不会对细软的气管形成额外的下坠拉力，避免长期使用过程中气管因为长期受拉出现接口松脱、管路弯折堵气的问题，流道内壁的粗糙度按照3D打印的层厚特性做了适配，0.2mm层厚打印出来的内壁粗糙度完全满足氧气输送的要求，不会因为内壁过于粗糙积存冷凝水或者杂质，日常使用只需要定期用干燥气体吹扫就能完成清洁，不需要拆解维护。不同于工业级阀门需要匹配标准法兰、螺纹接口的设计，这款结构完全针对小口径软气管的快速插接场景做优化，没有多余的安装固定结构，既可以直接串接在悬空的管路上使用，也可以通过侧面的平面点位粘接固定在设备壳体上，安装方式非常灵活，能够适配各种非标准的定制化气路搭建需求，对于个人DIY爱好者、小型设备开发团队做气路原理验证、小批量功能样机制作来说，这种一体化可直接打印的结构能大幅缩短开发周期，降低定制零件的加工成本。
