可FDM打印的ABS材质氧气阀分离结构

　　这套氧气阀分离结构，适配小型台式FDM设备的加工能力，选用ABS作为成型材料，无需依赖大尺寸工业打印设备，在常规15cm见方的打印平台上即可完成全部构件的成型，不管是加热平台还是常规非加热平台，只要调整好首层附着参数，都能顺利完成制件输出，不需要额外做支撑拆除后的复杂后处理，构件的拼接公差在建模阶段就预留了0.2mm的装配间隙，打印完成后仅需去除少量支撑毛刺即可完成组装，非常适合小型制氧场景、实验室气路改造、教学演示场景下的快速验证使用。

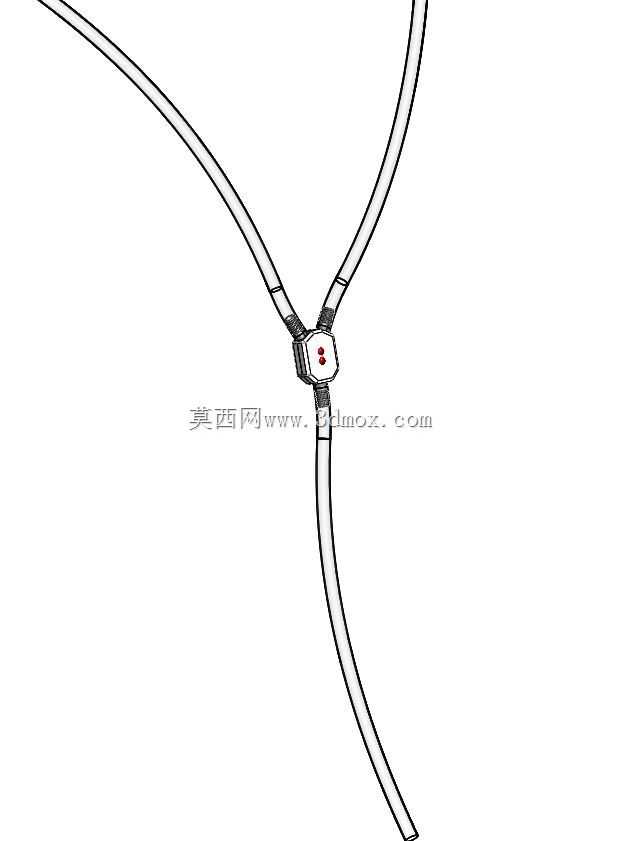

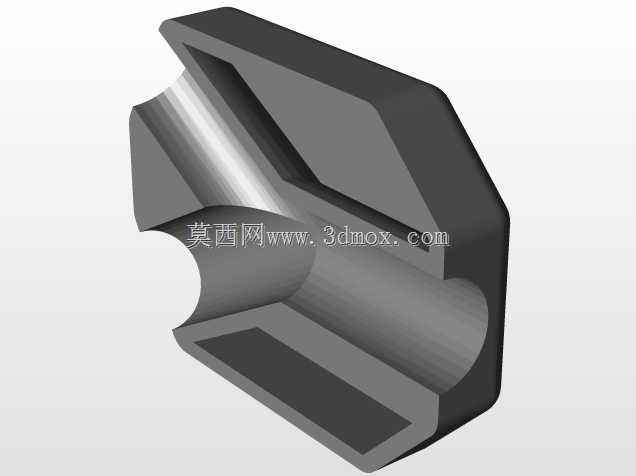

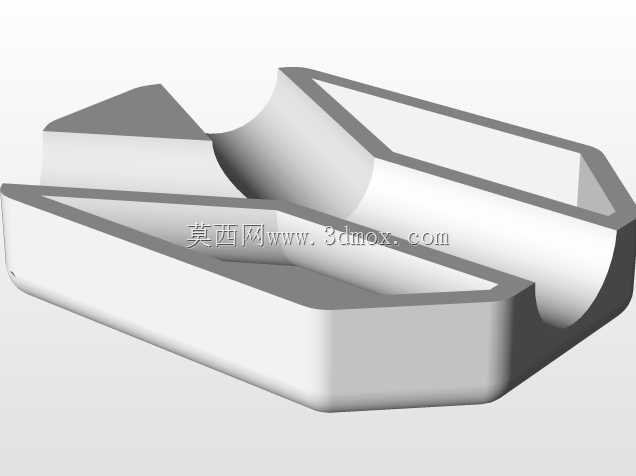

　　从实际应用场景来看，这类小型氧气阀分离结构，多用于家用保健制氧设备的气路分支、小型实验装置的氧气通路切换、教学实训中的气路原理演示，不需要满足高压医用级管路的严苛密封要求，针对常压下的氧气通路分流、气路杂质初步分离做了针对性的结构优化，内部的分离腔采用渐扩式流道设计，当含氧气流从进气端进入腔体后，流速会随着流道截面扩大逐步降低，气流中裹挟的微小固态杂质会在重力作用下沉降到腔体底部的集污槽内，不会顺着出气端进入后续的用气终端，能有效减少下游气路的堵塞概率，延长后端精密阀件的使用寿命。

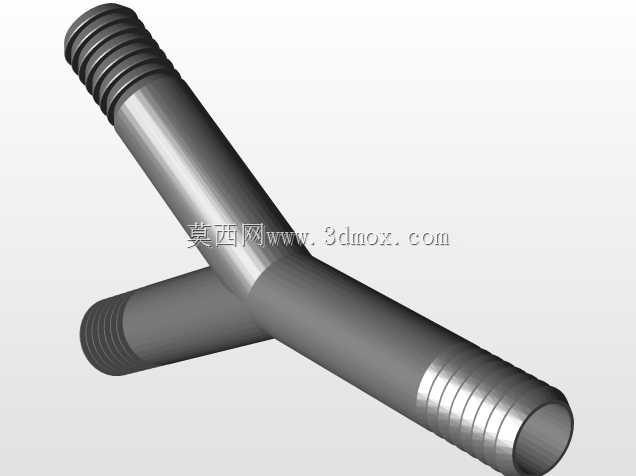

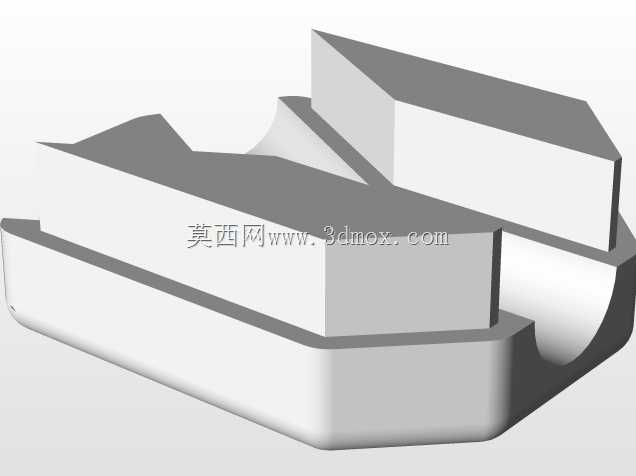

　　设计思路上，整个结构完全围绕FDM工艺的成型特点做了适配，所有的悬空结构都设计了45度的自支撑斜角，打印过程中不需要添加额外的可溶性支撑或者易拆除支撑，减少了材料损耗也降低了后处理的工作量；所有的流道内壁都做了0.3mm的圆角过渡，避免FDM成型时出现层间堆积的台阶死角，减少气流在腔体内的紊流噪声，也能避免杂质在直角位置堆积造成的流道堵塞；构件之间的连接采用插拔式的锥面配合，不需要额外加装密封件，依靠ABS材料本身的微变形就能实现常压下的气路密封，组装和拆解都非常方便，需要清理集污槽内的杂质时，直接拔开端盖即可完成清理，不需要借助额外工具。

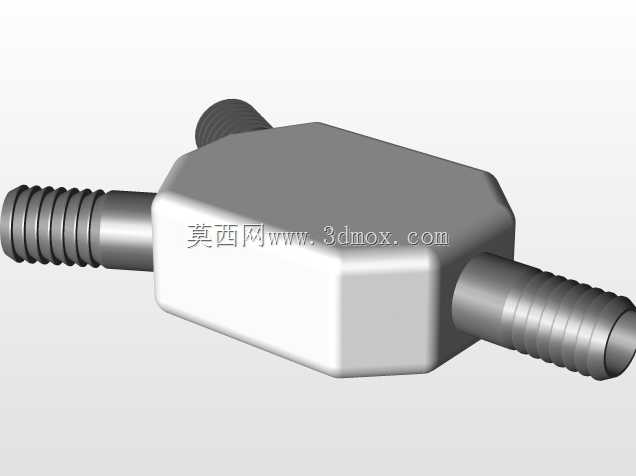

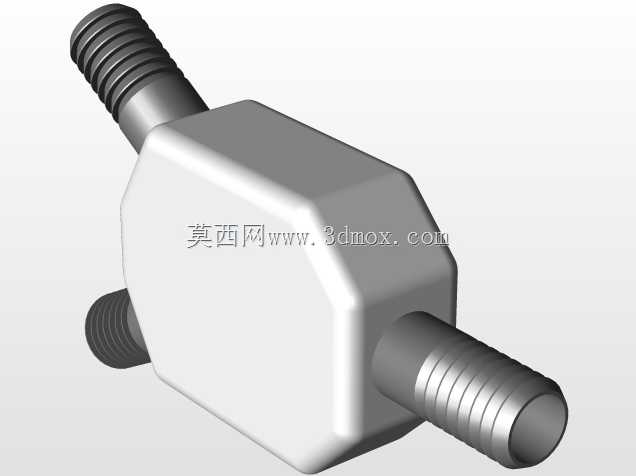

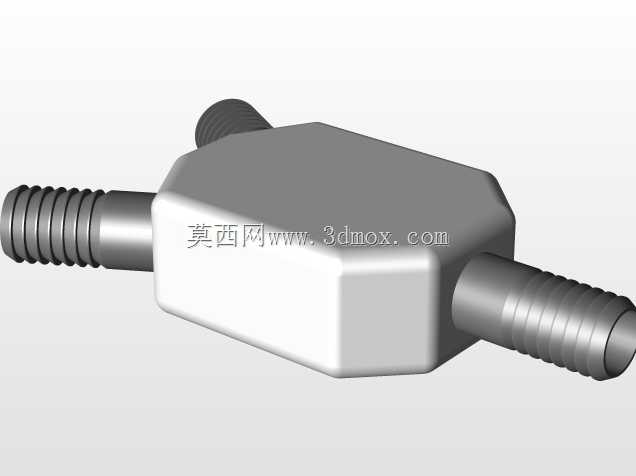

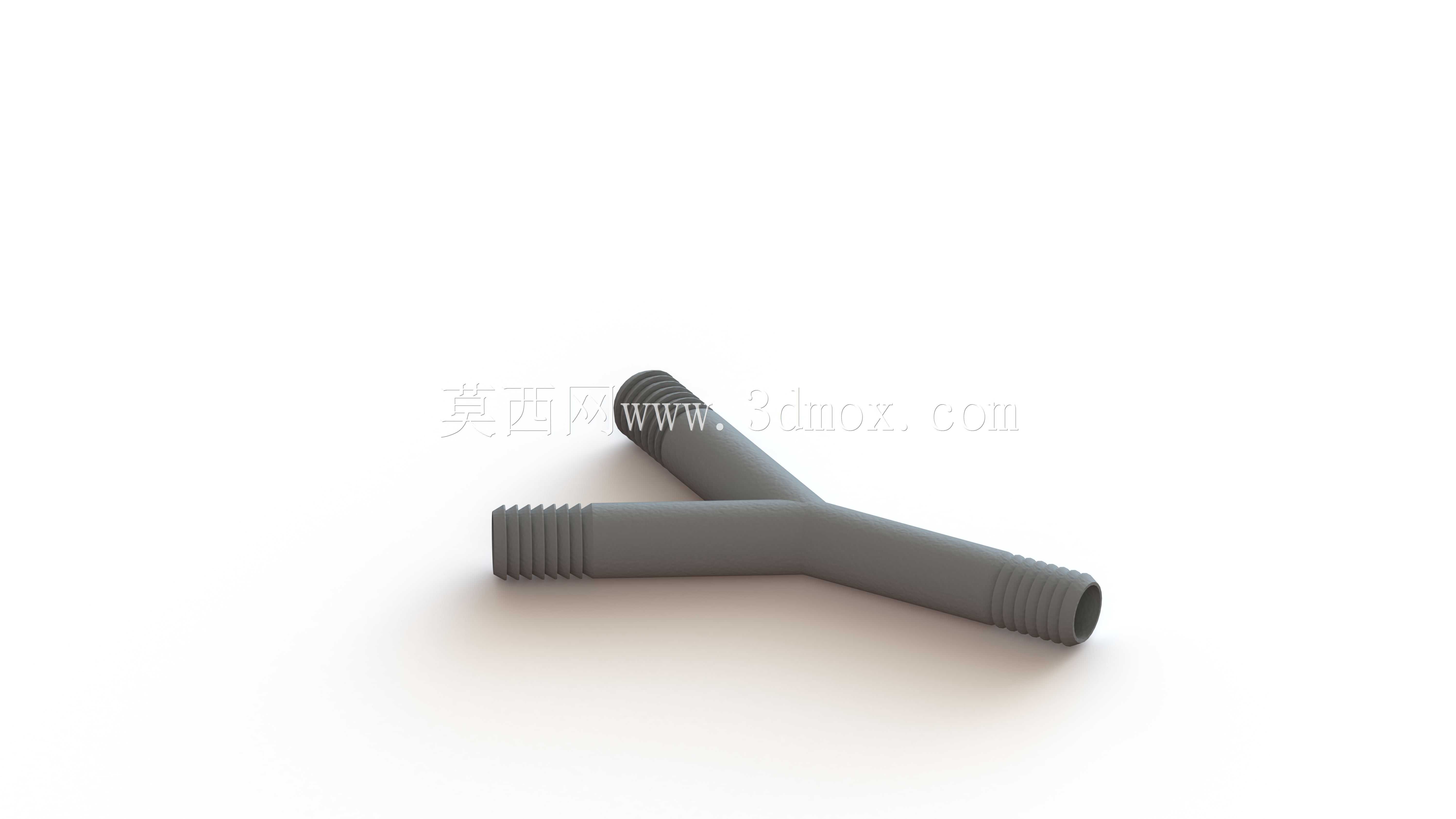

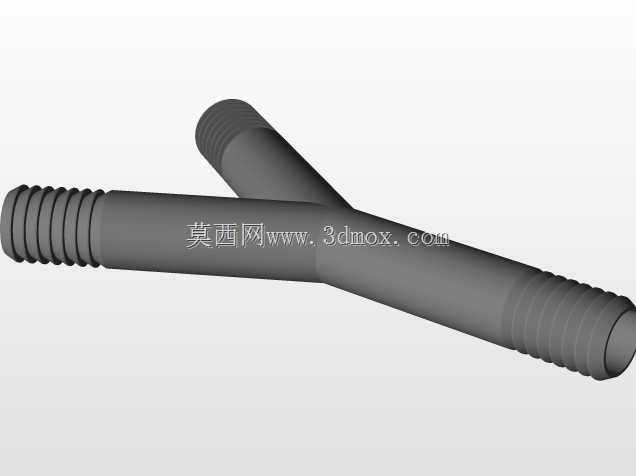

　　安装边界方面，整个结构组装完成后的最大外轮廓尺寸控制在12cm以内，进气和出气接口都采用了通用的6mm快插接口尺寸，能直接适配市面上常见的PU气管规格，不需要额外做转接头定制；安装固定位在结构底部设计了两个直径4mm的安装孔，孔距为60mm，能直接固定在常规的型材安装面或者设备壳体上，不会和周边的气路构件、电路构件产生干涉；整体壁厚统一设置为2mm，既保证了成型后的结构强度，不会在常规插拔气管时出现开裂问题，也能控制打印时长，单套构件的打印时间控制在4小时以内，适合小批量的快速试制或者个性化场景的定制加工。

　　从功能特性来看，这套结构除了实现基础的气路通断、杂质分离功能外，还在阀杆位置设计了阻尼限位结构，转动阀杆调节气路开度时，会有清晰的档位反馈，不需要额外加装阻尼脂就能实现开度的稳定保持，不会因为设备运行的轻微震动导致阀杆移位、气路开度发生变化；集污槽的容积设计为5ml，常规使用场景下3个月清理一次即可，不需要频繁拆解维护；所有的棱角位置都做了R1的圆角处理，避免组装和使用过程中出现锐边划伤的问题，也能减少打印过程中出现的翘边变形概率，提升打印成品率。
