多轴平台用M100新月形螺母阀座结构

　　在多轴联动加工平台、多自由度变位工装这类需要多方向动力传递的设备中，螺纹连接的轴线适配一直是结构设计里容易被忽略却直接影响设备运行稳定性的细节。常规同轴螺纹连接仅能满足轴线重合的装配需求，一旦遇到螺纹轴保持垂直或水平布置、而配套螺栓部件需要呈特定角度安装的场景，普通六角螺母、圆螺母就会出现贴合面受力不均、螺纹副偏载磨损、密封失效等问题，这款新月形结构的螺母阀座就是针对这类特殊装配场景开发的集成式连接件。

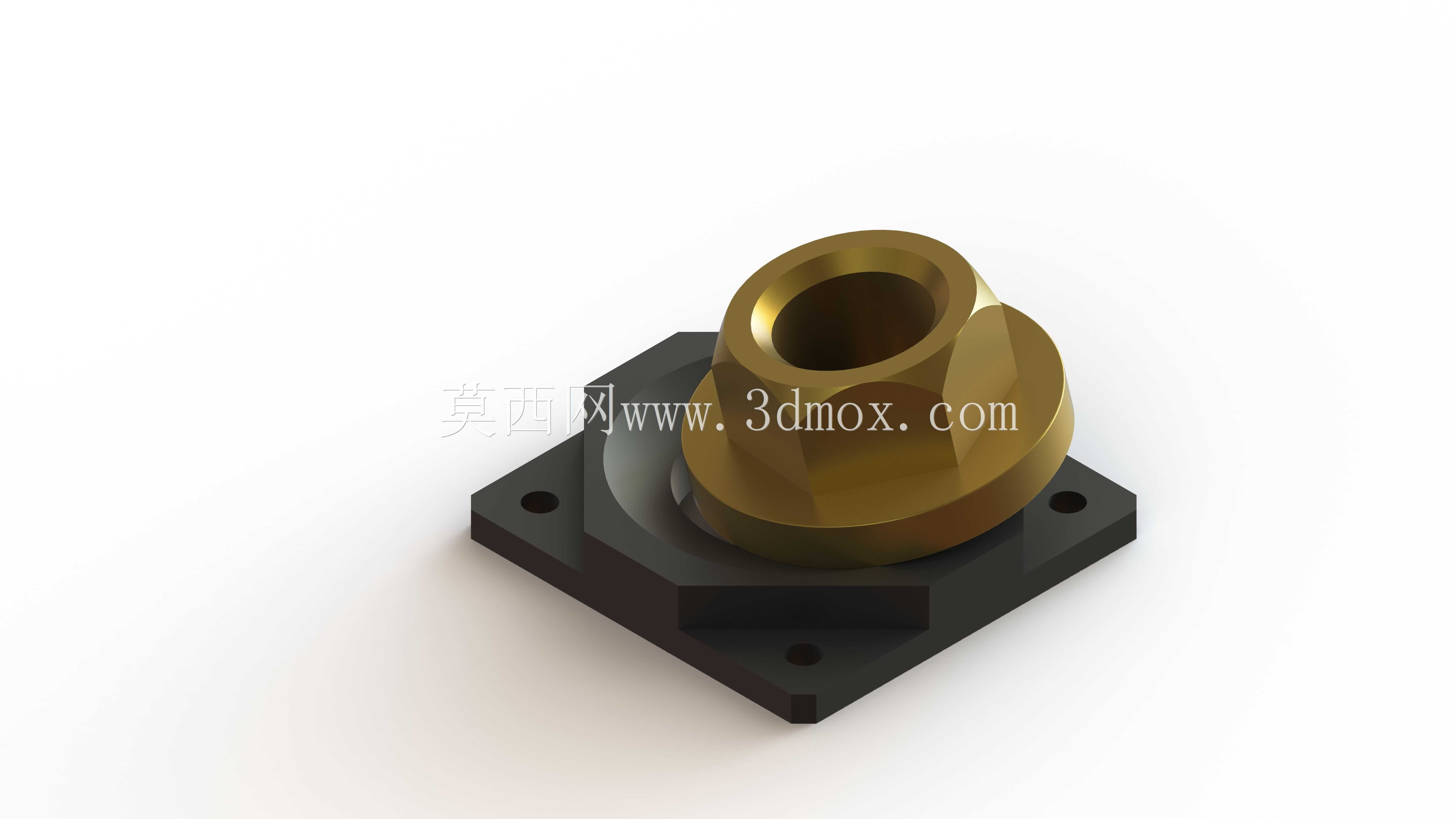

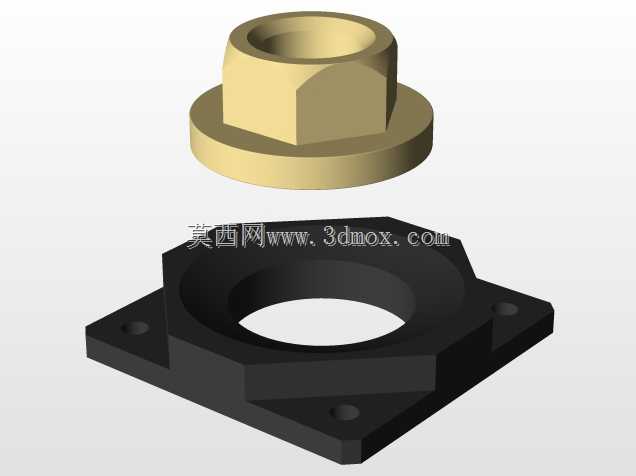

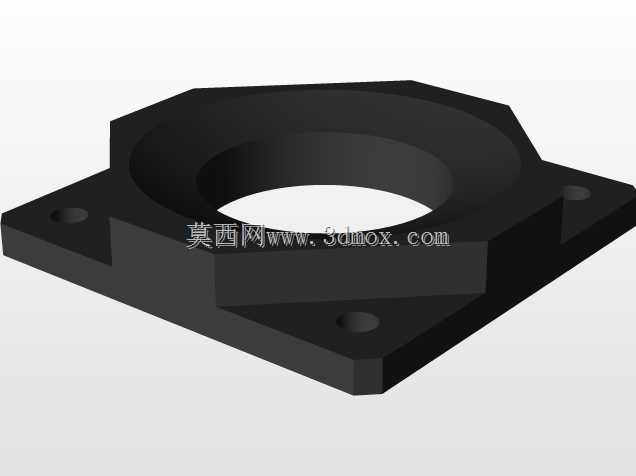

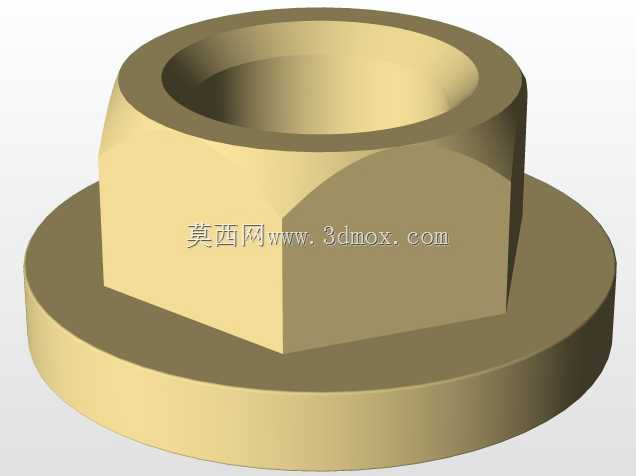

　　从结构功能来看，这款零件同时集成了螺纹紧固与阀座密封的双重作用，上部的新月形偏心内腔加工有M100规格的内螺纹，用来和垂直或水平布置的螺纹轴配合，螺纹段的精度按照普通传动内螺纹的中等公差等级加工，既保证螺纹旋合的顺畅性，也能控制螺纹副的配合间隙，避免传动过程中出现窜动。下部的方形安装法兰是整个零件的安装基准，法兰四个角位置加工有贯通的安装孔，用来穿设呈角度布置的螺栓部件，法兰和上部偏心螺纹段的衔接位置做了渐变过渡的加强结构，避免应力集中在转角位置，在承受交变载荷的时候出现断裂风险。

　　设计这类偏心结构的连接件时，首先要确认的是螺纹轴线和安装法兰基准面的夹角参数，这个角度直接匹配多轴平台上螺栓部件的倾斜角度，保证螺栓穿入后能和对应螺纹孔完全同轴，不会出现别劲的情况。上部的新月形外形不是随意设计的曲面，一方面是为了避让多轴平台上相邻的其他运动部件，避免平台在多自由度转动时零件和周边结构发生干涉，另一方面曲面的弧度经过受力校核，在螺纹拧紧的时候，扳手可以卡在新月形的两个平行侧面上施加扭矩，不需要额外加工扳手位，减少了零件的加工工序。下部法兰和设备安装面接触的一侧加工有环形的密封槽，可以嵌入O型密封圈，当这个零件作为阀座使用时，能保证介质不会从安装贴合面泄漏，兼顾了紧固件的连接强度和阀座的密封性能。

　　实际选型装配的时候，需要先确认安装边界：下部方形法兰的对角安装孔中心距要和设备安装位的螺栓孔位完全匹配，法兰的厚度要满足螺栓的旋合长度要求，避免螺栓穿入后啮合牙数不足导致连接失效。上部螺纹段的总高度要控制在周边运动部件的运动包络线以内，尤其是多轴平台做摆角动作时，要预留足够的安全间隙，防止零件和相邻的传动轴、工装夹具发生碰撞。螺纹孔的入口位置做了倒角导向，方便螺纹轴快速对中旋入，即使在设备维护空间狭小、视线受阻的装配场景下，也能快速完成对接。

　　从受力角度分析，这款零件的偏心结构会在螺纹副受轴向力的时候产生附加弯矩，所以在材质选择上通常会选用综合力学性能较好的合金结构钢，整体经过调质处理提升强度和韧性，表面做发黑或者镀覆处理提升防锈能力，适配车间多油污、多切削液的工作环境。和普通的分体式螺母加密封座的结构相比，这种集成式的设计减少了两个零件之间的配合面，也就减少了一个可能出现泄漏或者松动的故障点，同时装配的时候只需要固定一次法兰，就能同时完成螺纹连接和阀座密封的装配，大幅提升了多轴平台的装配效率。在日常维护中，只需要定期检查法兰螺栓的预紧力、检查密封槽内的密封圈老化情况，不需要额外调整螺纹副的配合间隙，维护成本远低于分体式结构。
