桌面级有源低音音箱外观结构设计

　　日常做消费类电声产品结构设计时，这类桌面低音单元的建模往往要兼顾声学性能、装配逻辑与外观质感的平衡，不能只盯着曲面造型好看忽略实际落地的问题。先从实际应用场景说起，这类低音单元主要搭配桌面2.0声道卫星箱组成2.1音响系统，多用于个人桌面影音娱乐、小型工作室近场监听补全低频段，也可嵌入小型一体式多媒体终端做内置低音模块，覆盖近场1-3米的听音范围，负责重放80Hz以下的低频信号，弥补小尺寸全频单元下潜不足的问题。

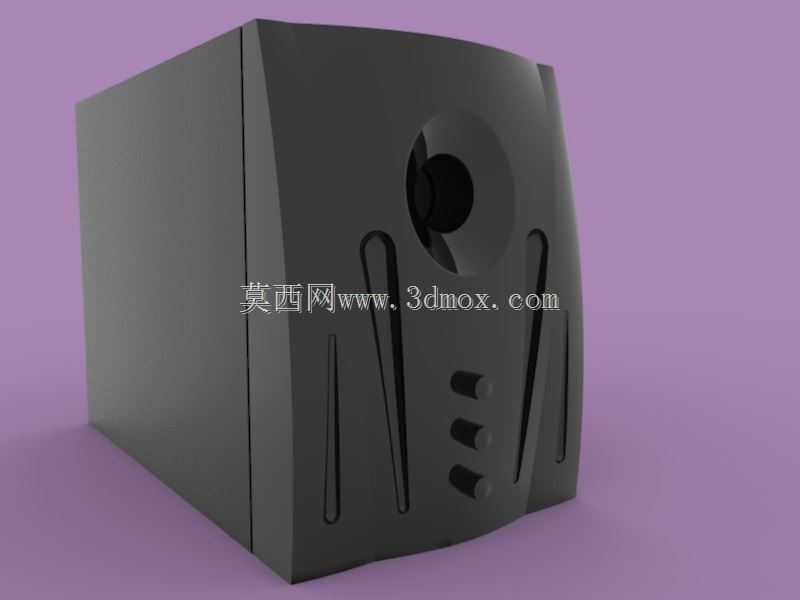

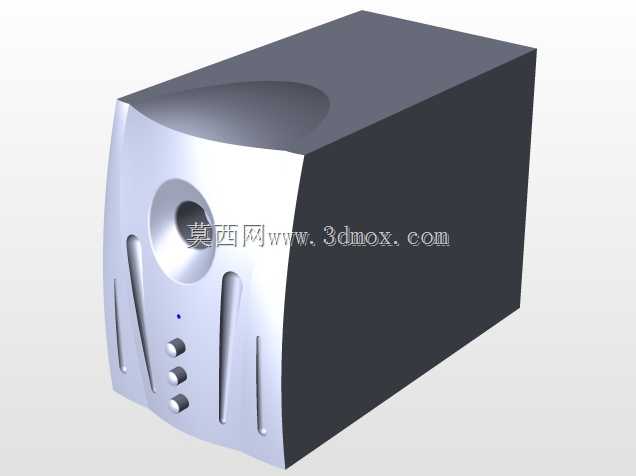

　　从功能特性来看，这个箱体采用密闭式加倒相结构的混合设计思路，正面的圆形开孔是低音单元的安装位，预留的沉台尺寸刚好匹配常规4英寸长冲程低音驱动单元，单元安装后正面的装饰圈可以遮盖固定螺丝，保证外观完整性。正面下方三个凸起的按键位分别对应电源开关、音量调节、低频增益调节，按键的凸起高度控制在3mm，既保证按压手感，又不会因为突出过多在运输过程中被磕碰误触，按键周边做了0.5mm的圆角过渡，避免注塑成型时出现尖角应力集中，也能减少日常使用的积灰死角。

　　设计思路上，箱体整体采用近似立方体的切角造型，没有用生硬的直角边，正面两侧做了内收的斜切曲面，一方面是打破方正箱体的呆板感，另一方面斜切的曲面可以减少箱体内侧的平行面驻波，降低低频重放时的声染色，不需要额外在箱体内贴过多的吸音棉就能达到不错的声学效果。箱体侧面的两条长条形凹槽是装饰性造型槽，同时也能作为搬运时的借力位，凹槽深度控制在2mm，不会穿透箱体壁厚影响结构强度，常规箱体壁厚设置为2.5mm，采用ABS注塑成型时可以保证足够的刚性，避免大音量下箱体谐振产生杂音。

　　再说到外形尺寸与安装边界，这个箱体的整体长宽高控制在180mm×160mm×220mm，属于典型的桌面级小尺寸低音炮，摆放时不需要占用过多桌面空间，底部预留了四个直径10mm的脚垫安装位，脚垫高度5mm，可以将箱体与桌面抬离一定间隙，减少箱体振动直接传递到桌面引发的共振，同时也能在底部预留出倒相管的出气空间——这个设计把倒相孔设置在箱体底部，相比正面或背面开孔的设计，不会因为摆放时贴墙过近堵住倒相孔影响低频输出，对摆放位置的宽容度更高。

　　结构装配层面，箱体采用前后壳扣合的装配方式，前后壳的结合面预留了0.8mm的止口配合位，打胶后可以保证箱体的气密性，毕竟低音箱体的气密性直接影响低频的下潜深度与力度，止口位置均匀分布了8颗M3的螺丝柱，螺丝柱周边做了三角加强筋，避免锁螺丝时柱体开裂。内部预留了功放板的安装位，尺寸为100mm×60mm，安装位周边设置了走线槽，方便电源线、音频输入线、喇叭线的规整固定，避免线材晃动碰到喇叭单元产生异响。背面预留了音频输入、电源接口的开孔位，开孔尺寸匹配常规的RCA接口与DC电源插座，接口周边做了下沉1mm的沉台，方便接口面板的贴合安装，不会出现缝隙不均的问题。

　　实际建模过程中，所有的曲面都做了曲率连续检查，外观面没有出现褶皱、曲率突变的问题，拔模角度统一设置为1.5度，满足注塑脱模的要求，所有的加强筋厚度都控制在壁厚的0.6倍以内，避免注塑时出现缩痕影响外观质感。按键位置的内部预留了轻触开关的安装柱，开关与按键帽的间隙设置为0.3mm，既不会出现卡键的问题，也不会因为间隙过大导致按键晃动产生异响。箱体内部还预留了吸音棉的粘贴空间，距离内壁3mm的位置没有设置凸起结构，方便粘贴10mm厚的聚酯纤维吸音棉，进一步吸收箱体内的杂波，优化低频的清晰度。
