多通路集成式歧管安装连接块结构

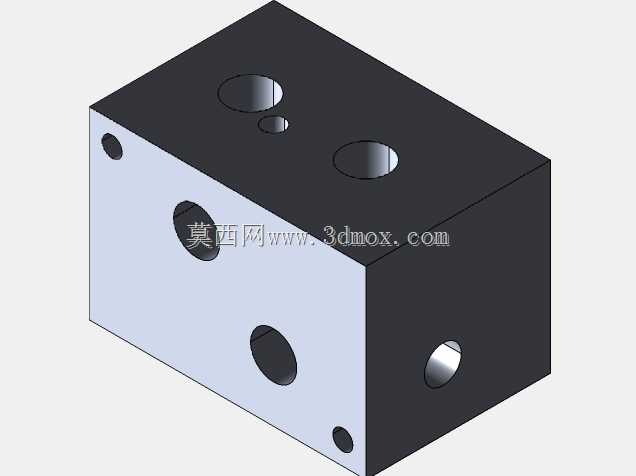

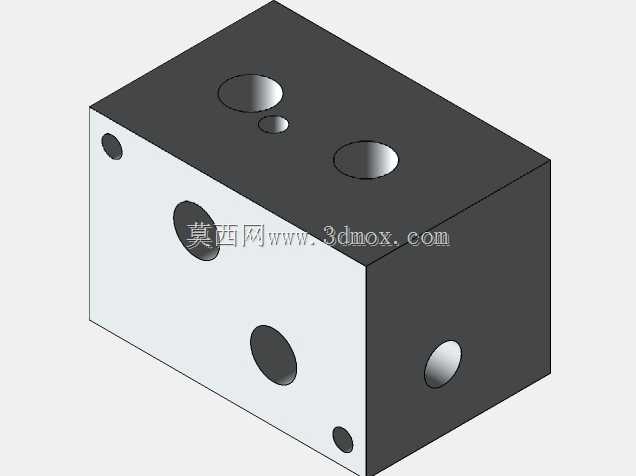

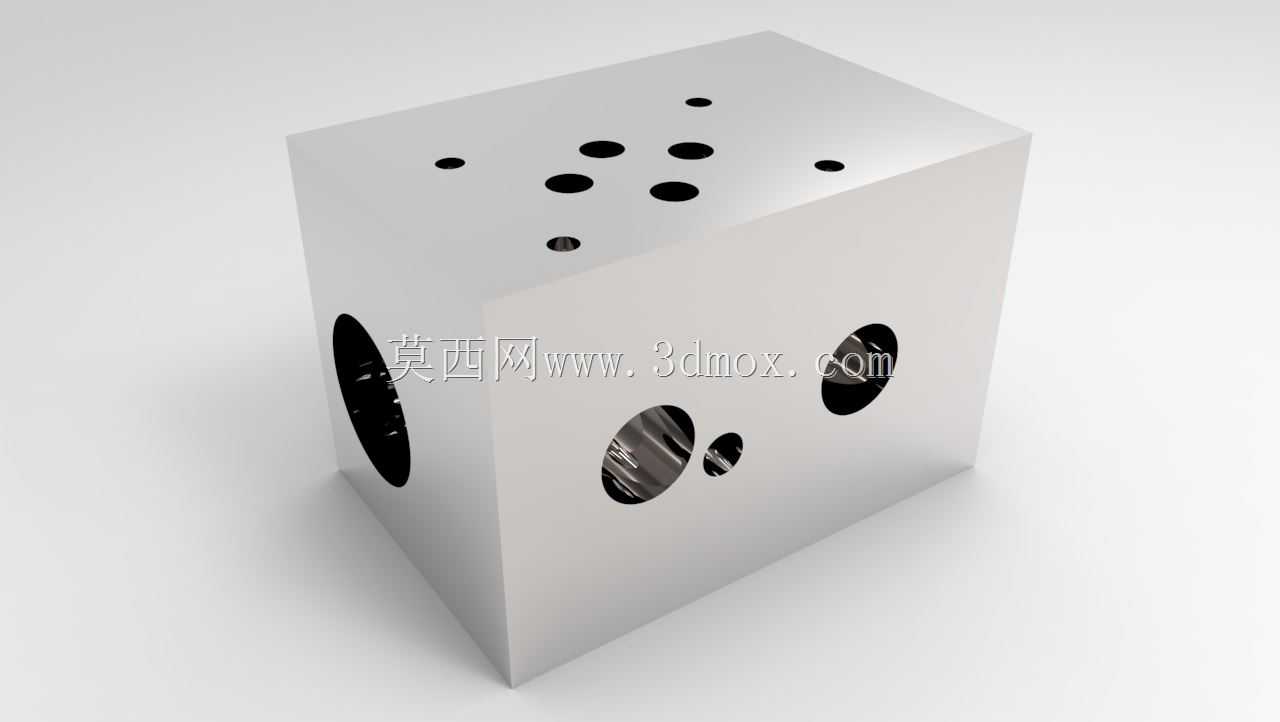

　　在流体控制系统的集成化设计中，这类多通路集成块是替代分散管路连接的核心部件，常见于小型液压站、气动控制回路、实验台流体分配单元等场景，能够大幅减少外接管路的接头数量，降低系统泄漏点，同时压缩整体安装空间，提升管路布局的整洁度与维护便利性。从结构设计逻辑来看，该块体采用长方体基体构型，三个互相垂直的安装面上分别布置不同通径的流体通道，顶面的小直径孔道多为控制油/气通路、测压接口或者固定安装孔位，侧面的大直径孔为主通路接口，用于对接主管路或者插装阀、电磁阀等控制元件，不同孔道在块体内部通过正交或者斜交的流道连通，实现多通路的流体汇流、分流或者方向切换功能。设计这类块体时，首先要确定各通路的通径匹配对应流量需求，

　　主通路通径需满足额定流量下的流速要求，控制通路通径可适当缩小以提升响应速度，内部流道的相交处需要做工艺倒角或者沉孔处理，避免锐角造成的流阻增大或者应力集中，同时要严格控制各孔道的位置公差，保证外接元件安装时的同轴度，避免密封件偏磨造成泄漏。外形尺寸方面，90x60x60mm的长方体构型属于小型集成块范畴，安装边界可适配多数小型阀组的安装间距，块体的六个面均可作为安装基准面，实际使用时可根据设备内部的布局空间选择安装朝向，固定孔位可配合顶面的小孔或者额外加工的安装沉孔完成固定，无需额外的转接支架。这类块体的材质通常根据流体介质选择，液压系统多采用铝合金或者45号钢锻件加工，气动系统可采用铝合金或者工程塑料，

　　加工时需要保证流道内部无铁屑残留，各密封面的平面度与粗糙度满足密封要求，外接接口多采用标准管螺纹或者插装式接口，可直接对接标准管路接头或者阀类元件。在实际设备装配中，这类集成块往往作为流体控制回路的核心载体，将原本需要多根管路、多个接头连接的阀组、通路集成在单个块体上，不仅减少了装配时的管路排布工作量，还能降低管路振动带来的接头松动风险，在紧凑型液压动力单元、小型气动机械手控制回路、实验室流体分配装置中应用十分广泛。设计建模过程中需要重点校验各内部流道的壁厚，避免相邻流道之间壁厚过薄造成压力击穿，同时要考虑加工工艺性，内部流道尽量采用直孔相交的设计，减少深孔、斜孔的加工难度，对于需要安装密封件的孔位，要预留合适的密封槽尺寸，保证O型圈或者组合密封的压缩量在合理区间，块体的棱边需要做倒角处理，避免装配时划伤操作人员或者密封件，各接口的位置标注需要清晰明确，方便装配时识别对应通路，避免管路接错造成的功能故障。
