5英寸方形高音扬声器波导管结构设计

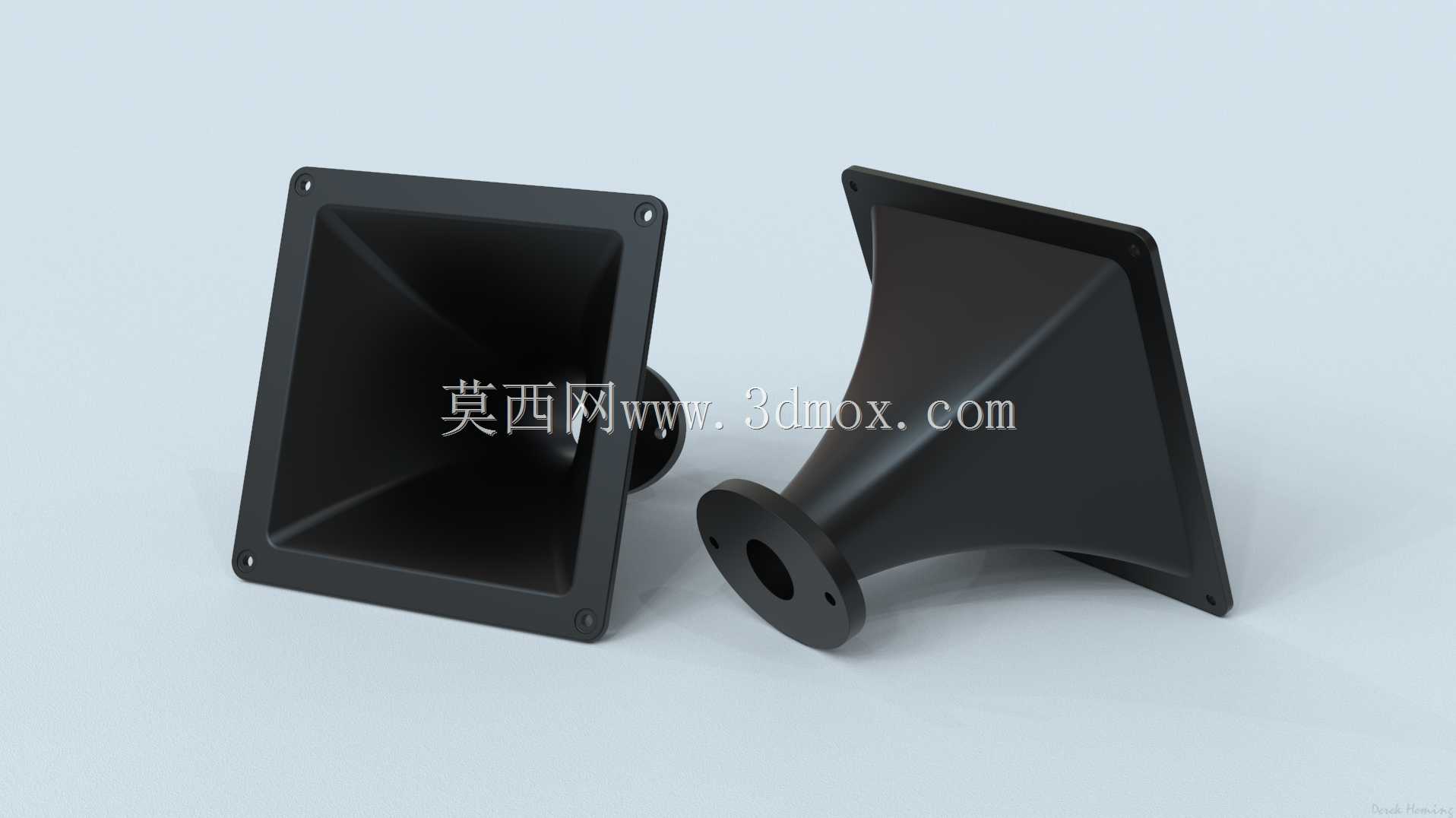

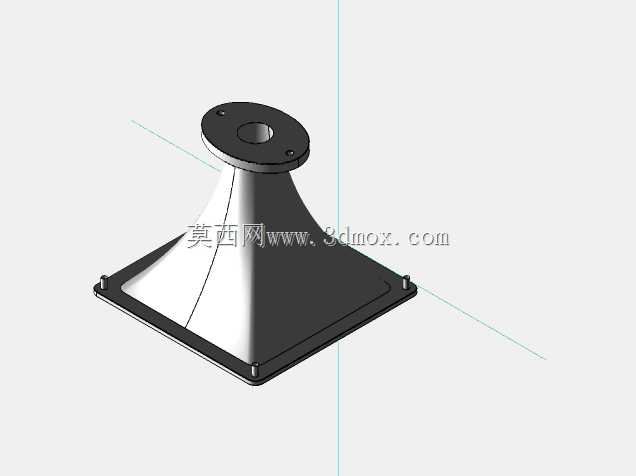

　　在专业扩声系统的搭建过程中，高音单元的声辐射控制一直是影响声场覆盖均匀度的核心环节，这类方形高音波导管，主要适配19mm喉口规格的压缩式高音驱动头，常见于线阵列音箱、舞台返听音箱、固定安装的场馆扩声音箱内部，用来约束高音单元的声波扩散角度，避免高频声波在传播过程中出现过度发散、近场声压过高远场衰减过快的问题，同时能在一定程度上提升高频段的耦合效率，减少声能在喉口位置的反射损耗。从结构设计逻辑来看，这款波导管采用了圆转方的渐变流道结构，入口端是圆形的法兰安装接口，和压缩驱动头的输出喉口精准对接，接口处预留了均匀分布的安装孔位，可通过标准紧固件和驱动头端面紧密贴合，保证声腔的密封性，避免声波从连接缝隙泄漏导致的高频响应畸变。

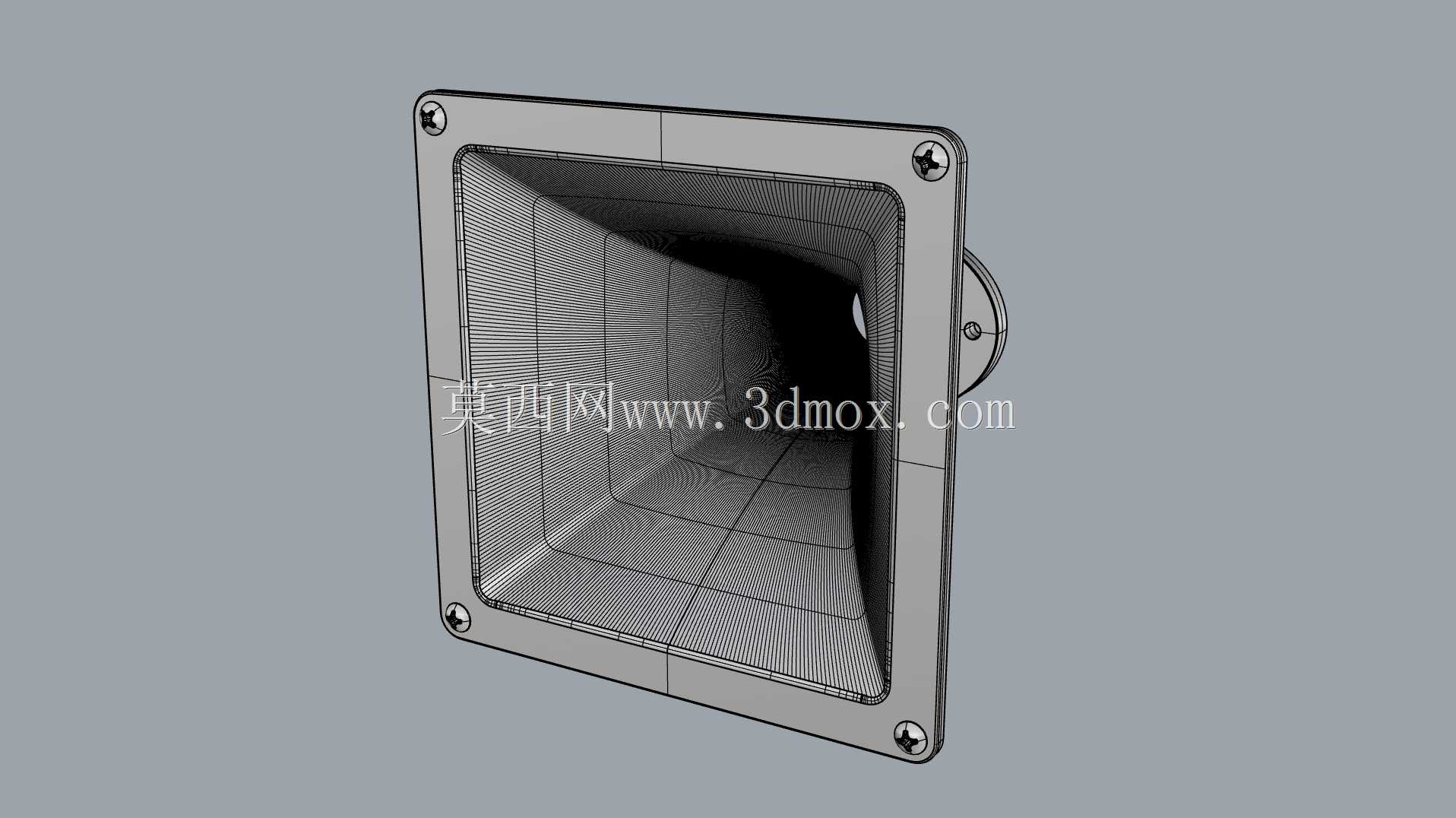

　　出口端为正方形法兰结构，边长对应5英寸的安装边界，四个角位预留了沉头安装孔，可直接固定在音箱的高音安装面板上，方形的出口轮廓能够更好地和音箱面板的矩形安装位匹配，相邻单元拼接时可以减少声中心的间距，优化多单元阵列的耦合效果。流道的内壁采用平滑过渡的曲面设计，没有突变的台阶或者棱角，能够让声波在波导管内部传播时保持均匀的波前形状，避免内部声反射带来的相位失真，需要注意的是，这类用于视觉渲染的结构模型，其内壁曲率、光斑特征仅做外观示意，实际工程应用中需要结合目标扩散角度、驱动头的频响特性对内壁曲线做声学仿真优化，通过边界元法计算不同频率下的声压分布，调整流道的扩张速率，保证水平和垂直方向的指向性符合设计要求。从安装边界来看，

　　圆形入口端的法兰直径、安装孔的孔距均匹配常规19mm喉口压缩驱动头的通用安装尺寸，方形出口端的安装孔位中心距、法兰厚度均适配标准的5英寸高音安装位，安装时需要在波导管和驱动头的连接面、波导管和音箱面板的贴合面加装密封泡棉条，保证声腔的气密性，否则会出现高频漏声、灵敏度下降的问题。在实际的音箱装配场景中，这类波导管通常和压缩驱动头预先组装为一体，再从音箱面板的后侧装入安装位，通过法兰上的螺丝固定，波导管的出口端面需要和音箱前面板保持齐平，不能出现突出或者凹陷，否则会在面板位置产生声衍射，影响高频的离轴响应。对于三维建模从业者而言，这类波导管的建模核心在于圆转方渐变曲面的构建，需要保证曲面的G2连续性，避免出现曲面褶皱导致的渲染失真，

　　同时要准确还原两端法兰的安装孔位、沉头结构，保证装配尺寸的准确性，方便后续做整机的装配干涉检查。在电声结构设计场景中，这类波导管的尺寸参数直接影响音箱的高频指向性，12厘米的方形出口尺寸，对应的高频截止下限能够覆盖到专业扩声常用的中高频段，和低音单元的分频点可以做平滑衔接，避免出现分频区域的声压谷值。流道的长度设计也需要和驱动头的相位塞结构匹配，保证声波从驱动头振膜位置传播到波导管出口时，不同路径的声程差控制在合理范围内，减少相位干涉带来的频响波动。
