小尺寸压缩弹簧组配套导向安装结构

　　做小型工装夹具、精密定位机构的结构设计时，经常会遇到需要小行程弹性复位、同时要保证伸缩过程不发生偏摆的需求，这类场景下裸装弹簧很容易出现侧向卡滞、受力不均导致的弹簧永久变形问题，这套带导向安装座的弹簧组就是针对这类小空间弹性复位场景设计的。从实际使用场景来看，这类小外径弹簧组常应用在小型检测工装的定位顶针、电子设备的按键复位结构、小型自动化设备的缓冲挡停结构中，这类场景普遍安装空间紧凑，对弹簧伸缩的同轴度要求较高，一旦弹簧伸缩过程出现偏斜，很容易导致顶针卡滞、按键手感不均、挡停缓冲失效等问题。这套结构在设计时没有采用常规的外置导柱套在弹簧外侧的方案，而是将导向杆内置在弹簧中心，配合安装座上的沉孔对弹簧外圈做径向限位，

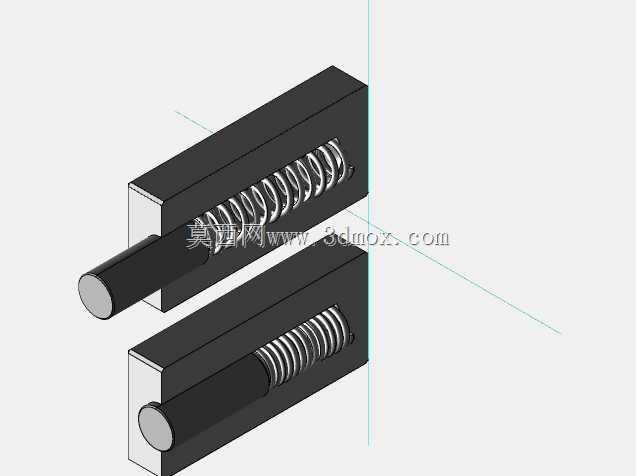

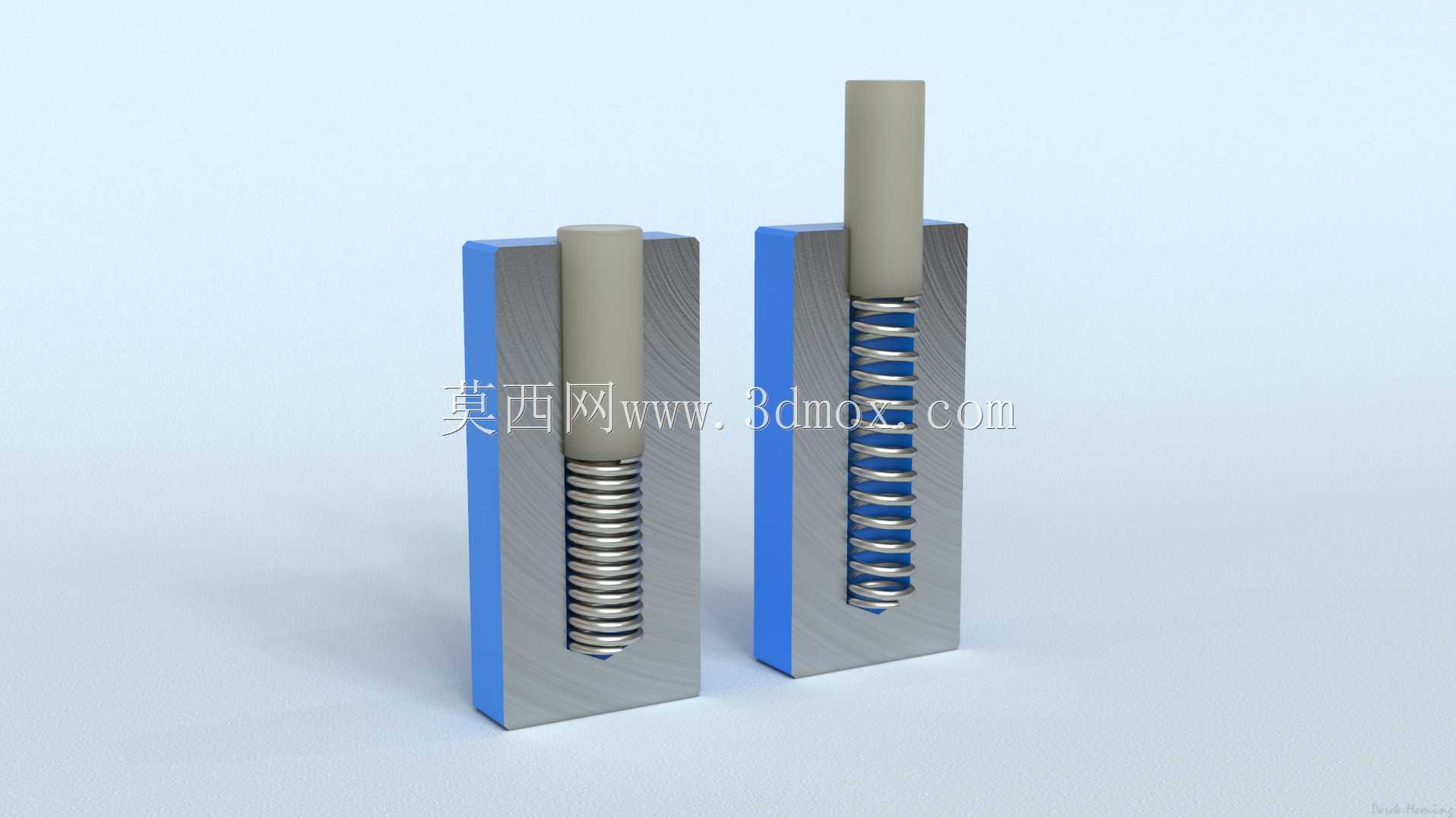

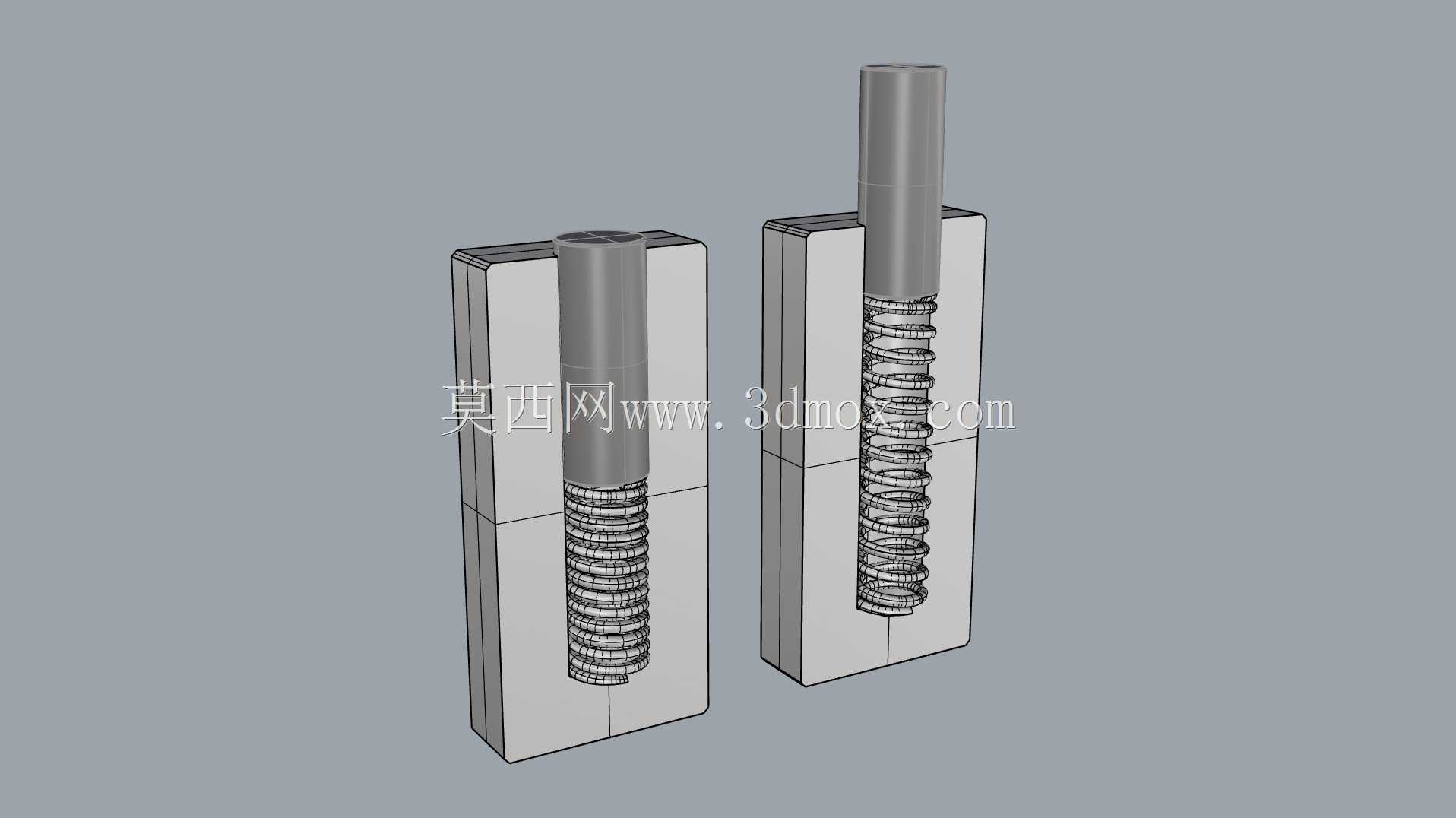

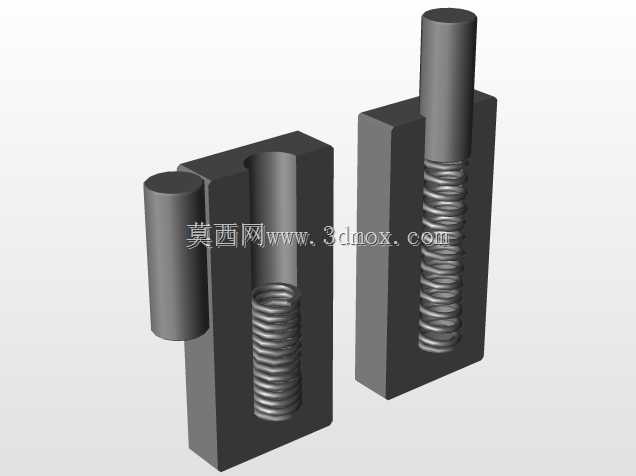

　　相当于从弹簧的内外两侧同时做导向约束，哪怕弹簧在压缩到极限行程时，也不会出现侧向弯折的情况。从安装边界来看，整套组件的安装座采用方块式结构，两个安装座并排布置时可以实现双点位同步弹性支撑，安装座的侧面做了平面处理，既可以直接嵌入工装的安装槽内做定位，也可以通过侧面的螺纹孔做锁紧固定，不需要额外设计复杂的固定结构。弹簧的线径、外径、自由长度和压缩行程都是经过匹配计算的，自由状态下弹簧顶端略高于安装座端面，当受到轴向压力时，导向杆沿着安装座中心的导向孔下行，弹簧被均匀压缩，当压力撤除后，弹簧推动导向杆复位，整个伸缩过程中弹簧的每一圈簧丝受力均匀，不会出现局部应力集中的情况。在做这类弹簧组件的三维建模时，

　　需要重点注意几个配合尺寸的公差控制：首先是导向杆和安装座中心导向孔的配合间隙，间隙过小会导致伸缩卡滞，间隙过大则会失去导向意义，一般采用小间隙滑配即可；其次是安装座上容纳弹簧的沉孔内径，要比弹簧外径大0.2到0.3毫米，既给弹簧外径留出微小的形变空间，又能限制弹簧的最大径向偏移量；另外要注意弹簧压并时的高度不能超过导向杆的下行极限，避免弹簧被压并后导向杆还未到行程终点，导致弹簧被过度压缩产生塑性变形。实际选型使用时，这类弹簧组适合行程在15毫米左右的小载荷弹性复位场景，不适合大载荷、大行程的缓冲场景，如果需要更大的承载能力，可以在保持安装尺寸不变的前提下，适当调整弹簧线径，同时对应调整沉孔和导向杆的尺寸，保证配合关系不变。

　　很多新手结构工程师在做小空间弹性结构时，往往只关注弹簧的弹力参数，忽略了弹簧伸缩过程的导向约束，最后做出来的结构要么弹簧容易弹出，要么伸缩卡滞，这套带双侧导向的弹簧组结构，刚好解决了小空间内弹簧安装导向的痛点，不需要额外设计复杂的导向零件，直接将安装座固定在基体上就可以使用，能大幅减少小型弹性机构的设计工作量，同时提升机构的运行可靠性。在装配时，只需要先将弹簧放入安装座的沉孔内，再将导向杆从弹簧中心插入导向孔，就可以完成整套组件的装配，不需要额外的紧固件固定弹簧，弹簧在沉孔内被径向约束，不会在伸缩过程中脱出，后期维护更换弹簧时也只需要拔出导向杆就可以取出弹簧，维护十分便捷。
